19

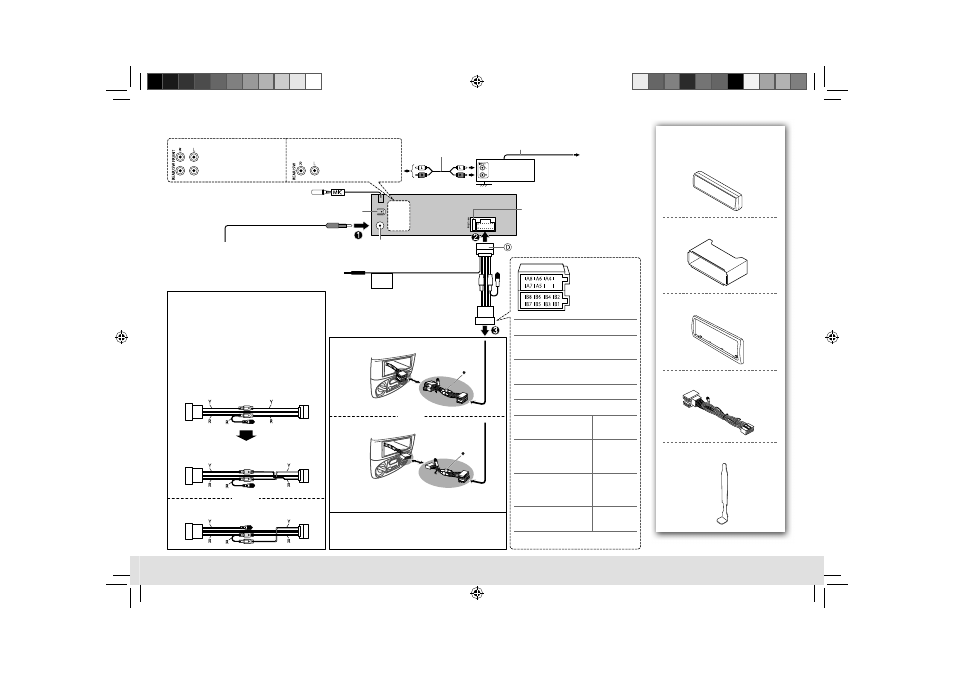

Список деталей для монтажу
( Ч2 )
( Ч1 )
( Ч1 )
( Ч1 )
( Ч1 )
A Передня панель
B Монтажний кожух
C Знімна пластина
D Пучок проводів
E Ключ для демонтажу
STEERING
WHEEL
REMOTE
KD-R841BT
KD-R741BT
Лампа синя/жовта
Підключення проводів
Сигнальний шнур
(не входить до комплекту поставки)
Кабель для дистанційного управління
(не входить до комплекту поставки)
Тильна клема заземлення
До адаптера пристрою дистанційного керування на кермі
Запобіжник (10 А)
До синього/білого
кабелю джгута
проводів D
Рознімання антени
Підсилювач JVC
Передній вихід
Підключення задніх
динаміків/сабвуфера
Підключення задніх
динаміків/сабвуфера
ВАЖЛИВО: Спеціальна електропроводка (можна придбати
окремо), що підходить для вашого автомобіля, рекомендується
для з’єднання пристрою з вашим автомобілем.
Якщо ваш автомобіль оснащений виводом за
стандартом ISO
Якщо ваш автомобіль НЕ оснащений виводом за
стандартом ISO
( або )
( або )
Рознімання ISO
* Спеціальна електропроводка (можна придбати окремо)
Для деяких авто марки VW/Audi або Opel
(Vauxhall)
Можливо, виявиться необхідним змінити, як
зображено на малюнку, схему джгута проводів D, що
входить до комплекту.
Якщо пристрій не вмикається зі зміненими
з’єднаннями 1, використайте змінене з’єднання 2.
Y: Жовтий
R: Червоний
Початкова схема з’єднання рознімань
Змінена схема з’єднання рознімань 1
Змінена схема з’єднання рознімань 2
A4: Жовтий: Акумулятор
A5: Синій/білий: Кабель для дистанційного
управління
A6: Оранжевий/білий: Перемикач
управління освітленням автомобіля
A7: Червоний: Запалювання (ACC)
A8: Чорний: З’єднання заземлення
B1: Багряний
ª
B2: Багряний/чорний
·
Задня колонка
(права)
B3: Сірий
ª
B4: Сірий/чорний
·
Передня
колонка
(права)
B5: Білий
ª
B6: Білий/чорний
·
Передня
колонка
(ліва)
B7: Зелений
ª
B8: Зелений/чорний
·
Задня колонка
(ліва)
MIC (вхід для підключення мікрофону) (➜ 9)
