Схема соединений, Предостережение – Инструкция по эксплуатации Kenwood M-909DV
Страница 6
6
Y
COMPONENT VIDEO INPUT
Cb
Cr

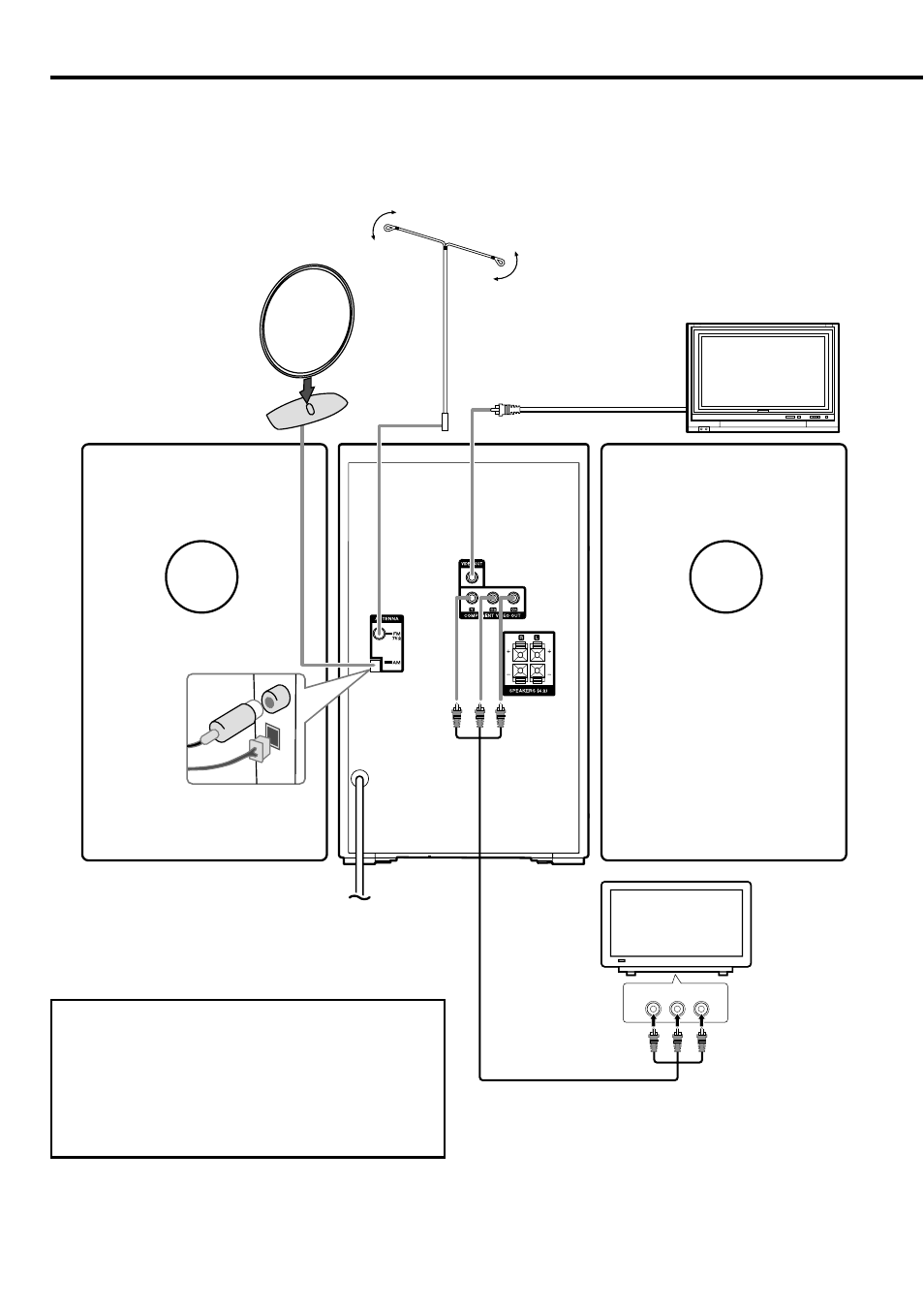

Схема соединений
Подключение антенны
Установите рамочную антенну диапазона АМ
на ее подставку.
Подключите рамочную антенну диапазона АМ к
системе.
Подключение антенны диапазона FM
Наилучшее качество приема достигается, если
два провода антенны находятся на одной, гори-
зонтальной линии.
¤
ПРЕДОСТЕРЕЖЕНИЕ
Когда система переключена в дежурный режим,
питание системы не отключается полностью. Уста-
навливайте систему так, чтобы сетевая розетка
была легко доступна и в экстренном случае немед-
ленно отключайте сетевой кабель от сетевой ро-
зетки.
Рамочная антенна
диапазона AM
Комнатная антенна
диапазона FM
Подключение к выходу VIDEO OUT
Воспользовавшись видеокабелем, соедини-
те выход VIDEO OUT системы с соответству-
ющими входными гнездами Вашего телеви-
зора.
К сетевой розетке
- Надежно подключите
сетевую вилку к сете-
вой розетке.
Подключение к компонентному видеовыходу
COMPONENT VIDEO OUT
Подключите один конец компонентного кабеля (Y CB CR) к вы-
ходу COMPONENT VIDEO OUT системы, а другой конец - к вхо-
ду COMPONENT INPUT Вашего телевизора.
