Замена лапки – Инструкция по эксплуатации ASTRALUX 9720
Страница 24
При выполнении данной операции установите сетевой тумблер на
Поднимите стержень (а) лапкодержателя в крайнее верхнее
положение.
Подсоедините лапкодержатель (b) прижимной лапки к стержню (а)
винтом, как показано на рис.
Опускайте лапкодержатель (b) до тех пор, пока паз (с) не окажется
прямо над осью (d).
Нажмите на рычаг (е) на себя.
Опустите лапкодержатель (b) и прижимная лапка (f) защелкнется
автоматически.
Поднимите прижимную лапку. Нажмите на рычаг (е) на себя.
Лапка отсоединится.
Установите направляющую для выстегивания (g) в паз лапкодержателя,
как показано на рисунке.
Отрегулируйте расстояние от игловодителя до направляющей для
выстегивания, в зависимости от того, какое необходимо расстояние
между строчками.
Внимание!

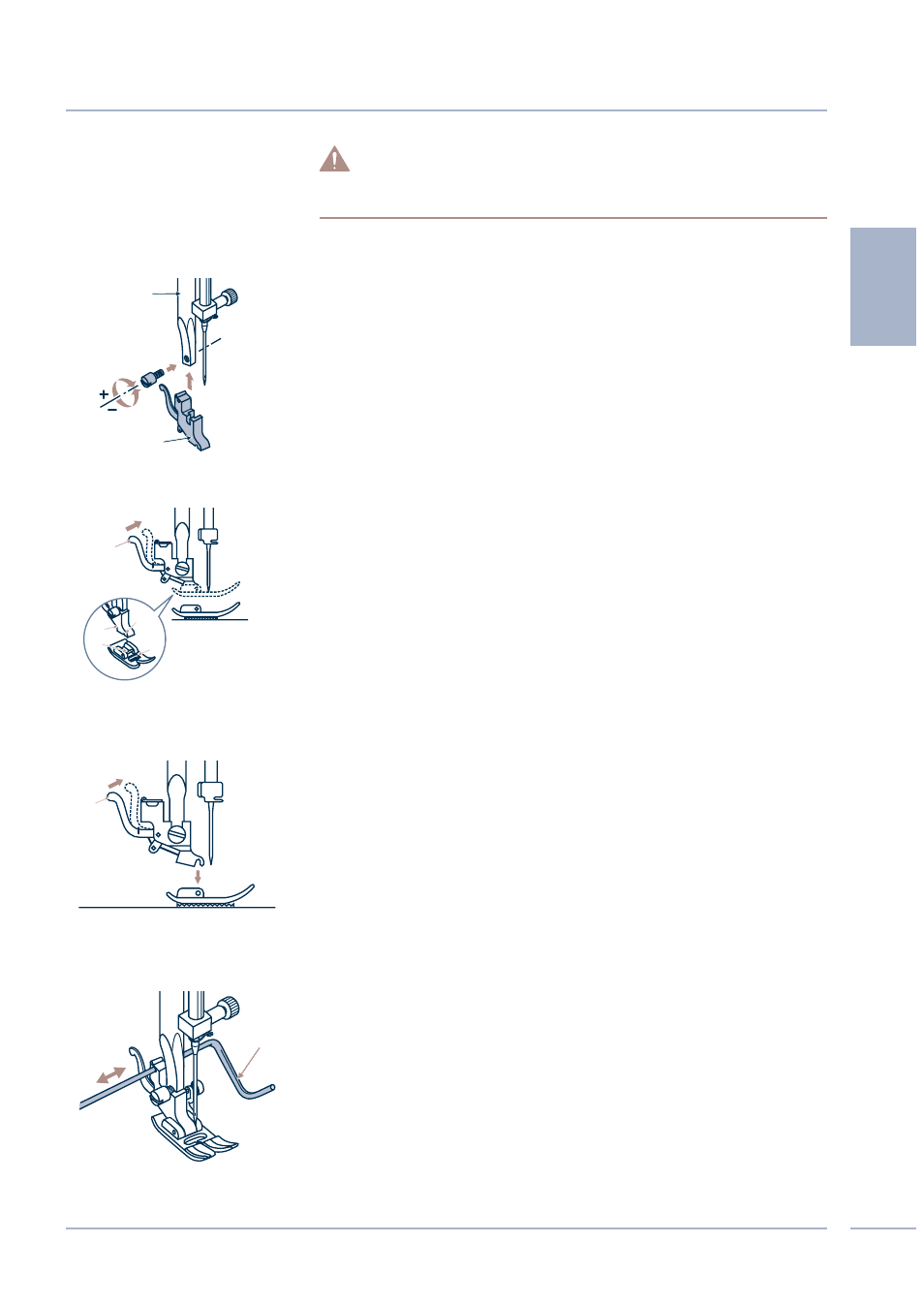

Подсоединение лапкодержателя (1)
Установка лапки (2)
Снятие лапки (3)
Установка направляющей для выстегивания (4)
