2. Установка сигнализации

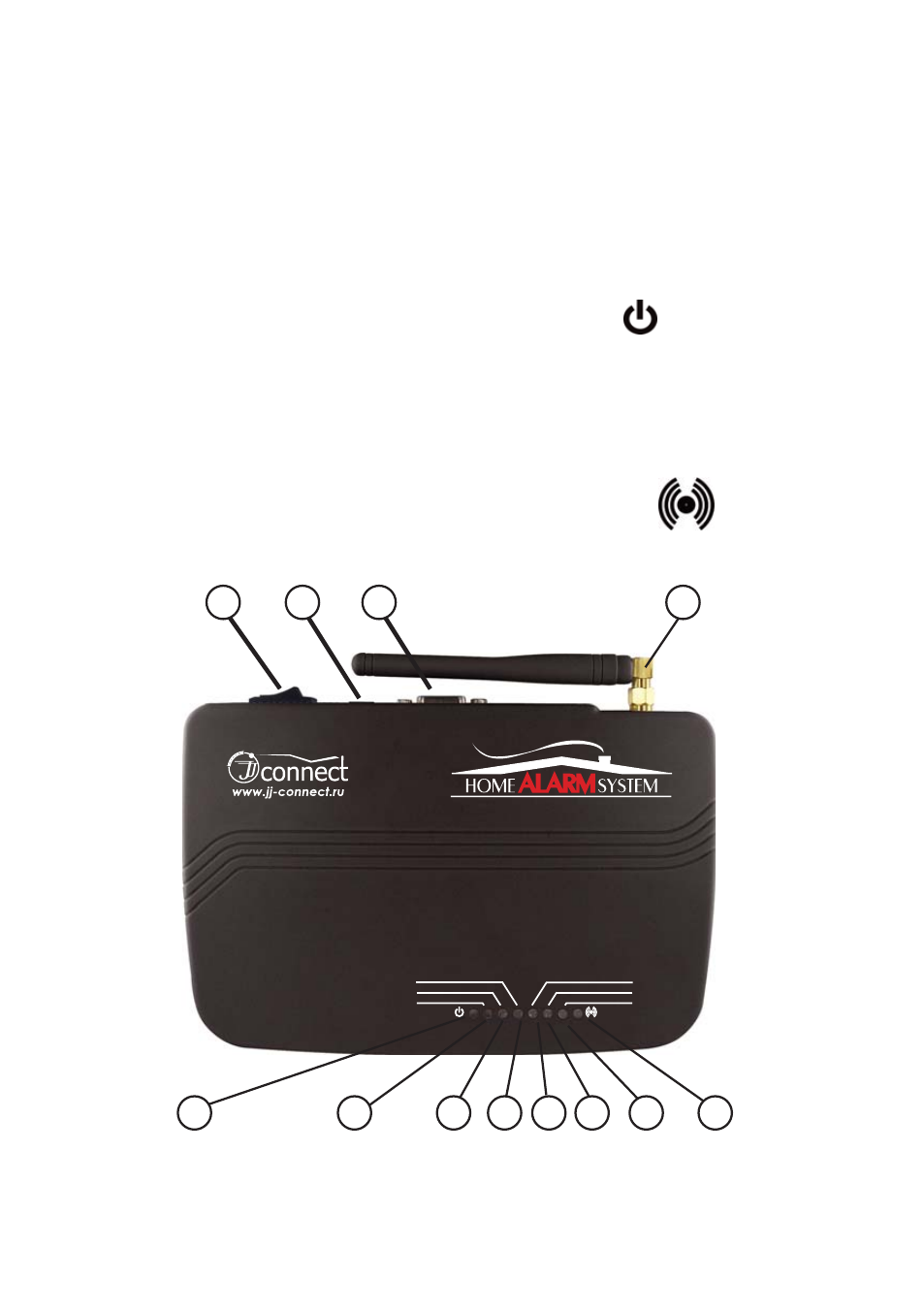

2.1 Общий вид сигнализации
1 - Кнопка включения/выключения;
2 - Разъем подключения питания;
3 - Разъем DB-9 для подключения проводных датчиков;
4 - GSM антенна;
5 - Индикатор включенного внешнего питания «Сеть»;
6 - Индикатор включения сигнализации «Локальный»;
7 - Индикатор включения сигнализации «Удаленный»;
8 - Индикатор срабатывания сигнализации «Тревога»;
9 - Индикатор работы сигнализации «Работа»;
10 - Индикатор приема GSM «Прием»;
11 - Индикатор передачи GSM «Передача»;
12 - Индикатор работы беспроводных датчиков «Беспро-
водной»;
Ра
а
П
П
а а
Л
а
У а
Т
а
Д
а
GSM
а
а
1
2
3
4
5
6
7
8
9 10
11
12
