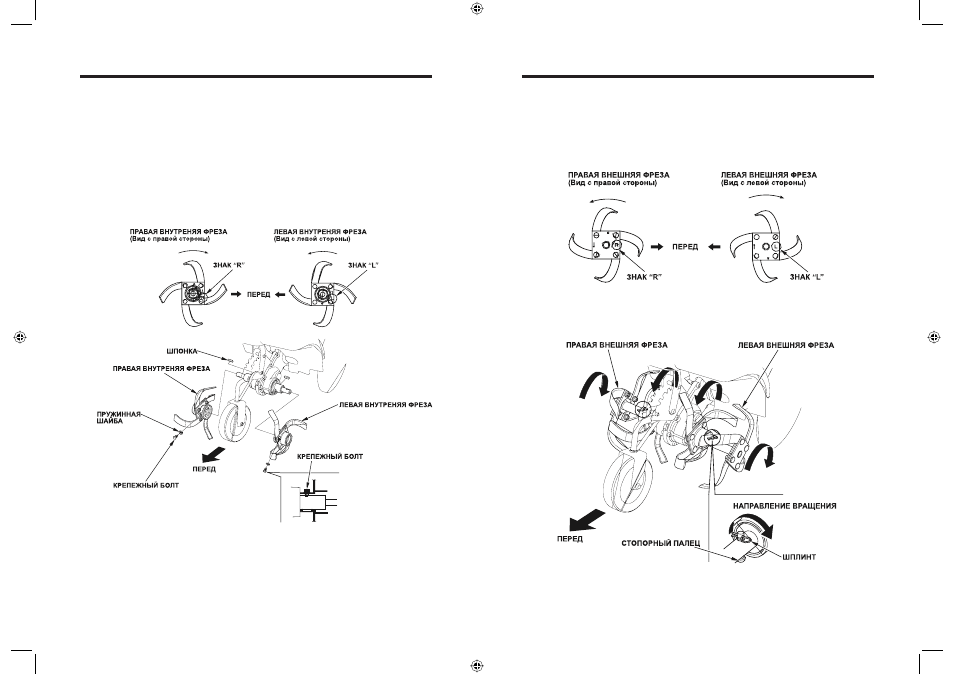

Установка фрез
1.смажьте шпонку и вставьте ее в желоб, расположенный на валу
привода.
2.установите внутренние фрезы. Для этого надо совместить шпо-
ночные пазы внутренних фрез со шпонкой. При этом метки “R” (на
правой фрезе) и “L” (на левой фрезе) будут направлены наружу, как
показано на рис.
3.установите пружинную шайбу и крепежный болт, крепко его закру-
тите.
Убедитесь в том, что крепежный болт плотно примыкает к шайбе.
4.установите внешние фрезы. Метки “R” (на правой фрезе) и “L” (на
левой фрезе) будут направлены наружу, как показано на рис.
5.совместите отверстия на валу привода и вставьте стопорные паль-
цы.
6.вставьте шплинты в отверстия в стопорных пальцах в направле-
нии, изображенном на рис.
