3

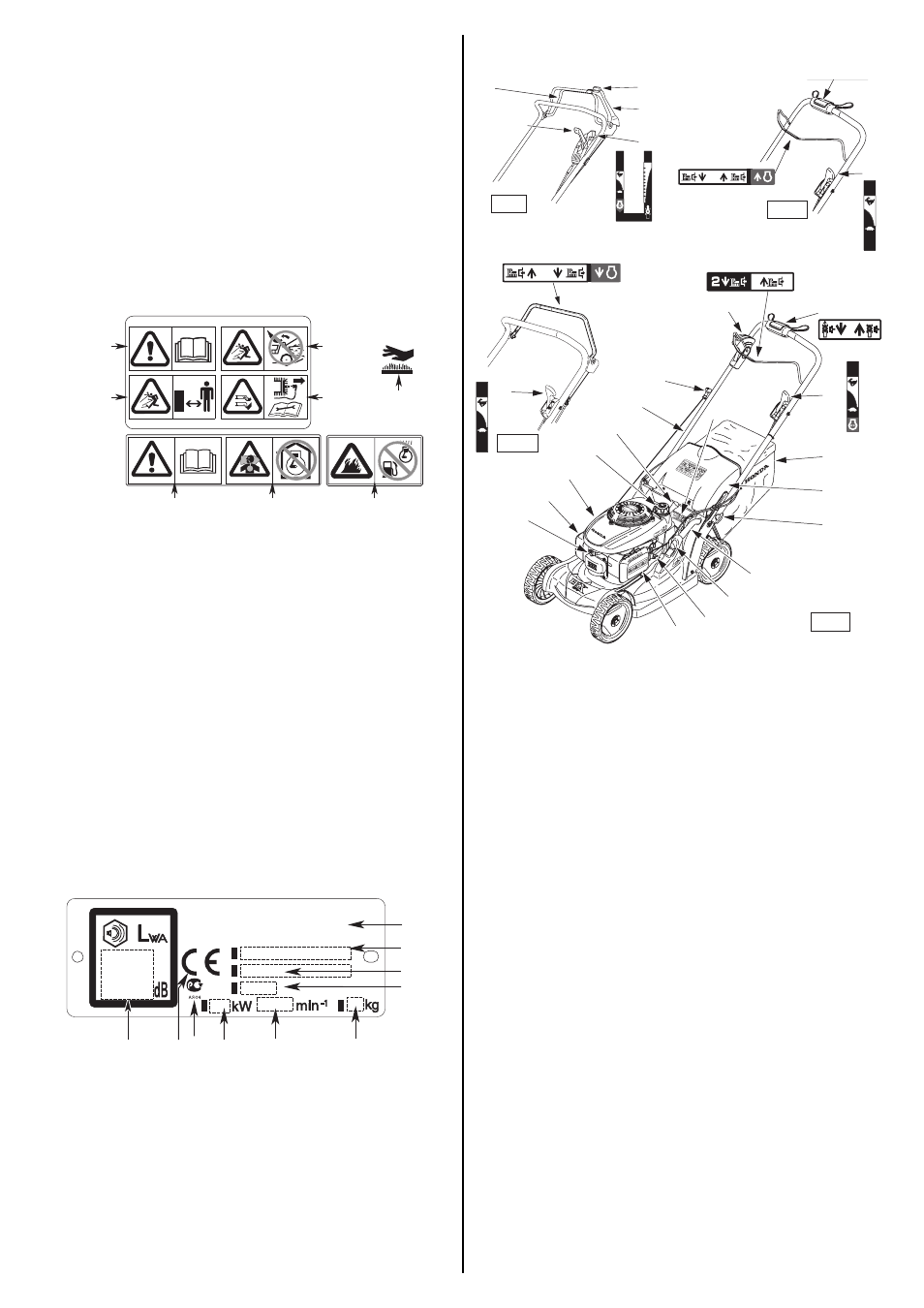

ОБЩЕЕ ОПИСАНИЕ
ОПИСАНИЕ УСТРОЙСТВА
ОРГАНЫ УПРАВЛЕНИЯ ФУНКЦИОНИРОВАНИЕ
[18] Ручка
[19] Рычаг сцепления привода ножей
(Rotostop) (*)...............................................
Включение и остановка ножей
[20] Рычаг регулировки высоты
скашивания.................................................
Служит для выбора нужной высоты
скашивания
[21] Рукоятка регулировки или складывания
ручки..........................................................
Позволяет регулировать высоту
расположения ручки газонокосилки
или складывать эту ручку
[22] Кнопка разблокировки рычага сцепления
привода ножей (*).......................................
Приводит рычаг сцепления привода
ножей в рабочее состояние
[23] Рычажок регулировки скорости (*)............ Регулирует величину максимальной
скорости движения газонокосилки
[24] Ручка включения привода (*)...................... Управление приводом задних колес
[25] Ручка тормоза ножей (*)............................. Останавливает вращение ножей и
работу двигателя / Разрешает пуск
двигателя
[26] Рычаг акселератора................................... Управляет частотой вращения
коленчатого вала двигателя
[27] Топливный бачок
[28] Воздушный фильтр
[29] Свеча зажигания
[30] Резервуар для моторного масла
[31] Кнопка разблокировки рычага
регулировки высоты скашивания
[32] Травосборник............................................. Служит для сбора скошенной травы
[33] Отбойный щиток........................................ Защищает от выбрасывания
предметов из-под рабочего органа
[34] Ручной стартер........................................... Предназначен для пуска двигателя
[35] Глушитель
[36] Топливный кран.......................................... Перекрывает или открывает подачу
топлива
[37] Управление режимом
мульчирования...........................................
Устанавливает количество
выбрасываемой травы
НАКЛЕЙКИ С ПРАВИЛАМИ
БЕЗОПАСНОСТИ
При работе с газонокосилкой следует соблюдать правила
безопасности. На газонокосилке имеются предупреждающие
таблички, призванные наглядно напоминать вам об основных
мерах предосторожности, которые необходимо соблюдать при
ее эксплуатации. Значение табличек расшифровывается ниже.
Предупреждающие таблички должны рассматриваться как
неотъемлемая часть газонокосилки. Если предупреждающие
таблички отклеиваются или текст на них стал неразличимым,
обратитесь к официальному дилеру компании Honda для их
замены.
Мы также рекомендуем вам внимательно ознакомиться со всеми
правилами безопасности (см. стр. 2).
[2]
[1]
[5]
[4]
[3]
[1] [6] [7]
[1] ПРЕДУПРЕЖДЕНИЕ: Прочитайте «Руководство по
эксплуатации» перед тем, как использовать газонокосилку.
[2] Риск выбрасывания предметов из-под рабочего органа:
Во время работы газонокосилки не допускайте присутствие
посторонних вблизи места работы.
[3] Опасность травмирования. Вращающиеся ножи: Не просо-
вывайте руки или ноги внутрь кожуха рабочего органа. Перед
выполнением работ по техническому обслуживанию или
ремонту снимайте наконечник свечи зажигания.
[4] Запрещается эксплуатация машины без отбойного щитка или
травосборника.
[5] При работе двигателя глушитель нагревается до очень высокой
температуры и остается горячим еще некоторое время после
выключения двигателя.
[6] Двигатель выделяет ядовитый оксид углерода. Не включайте
двигатель газонокосилки в закрытых помещениях.
[7] Бензин исключительно огнеопасен. Останавливайте двигатель
перед тем, как производить заправку топливом.
ХАРАКТЕРИСТИКИ
ГАЗОНОКОСИЛКИ
[8] Уровень звукового давления по методике 2000/14/EC,
2005/88/EC
[9] Маркировка безопасности согласно директивам 2006/42/EC,
2000/14/EC, 2005/88/EC, 2004/108/EC
[10] Российская маркировка соответствия
[11] Номинальная мощность в киловаттах
[12] Рекомендованная частота вращения вала двигателя в об/мин
[13] Масса в килограммах
[14] Год выпуска
[15] Серийный номер
[16] Модель - Тип
[17] Название и адрес компании-производителя
[A]
[8] [9]
[17]
[10] [11] [12]
[16]
[15]
[14]
[13]
Honda France Manufacturing S.A.S.
Rue des Chataigniers - Pole 45
45140 Ormes - France
[26]
VKE
[25]
STOP
[19]
[24]
[23]
[26]
HYE
[22]
PKE
[25]
[26]
STOP
VYE
[29]
[35]
[30]
[27]
[37]
[18]
[34]
[24]
[26]
[19]
[32]
[A]
[33]
[21]
[20]
[31]
[36]
[28]
[22]
