Аккумуляторная батарея
Если полюсные выводы аккумуляторной батареи загрязнились или окислились, то снимите
батарею и очистите штыри выводов.
1. Снимите заднюю крышку (см. стр. 33).
2. Ослабьте гайки крепления прижимной пластины.
3. Отсоедините клемму от вывода ( ) аккумуляторной батареи А и наденьте на него втулку.
4. Отсоедините клемму от вывода (+) аккумуляторной батареи В и наденьте на него втулку.
5. Ослабьте гайки крепления прижимной пластины аккумуляторной батареи.
6. Отсоедините провод перемычку от клеммы ( ) батареи В, и от клеммы (+) батареи А.
7. Снимите аккумуляторную батарею, очистите штыри полюсных выводов и клеммы
проводов с помощью проволочной щетки или шлифовальной бумаги. Промойте
аккумуляторную батарею снаружи теплым раствором питьевой соды, следя за тем, чтобы
вода или содовый раствор не попал в аккумуляторы батареи. Тщательно протрите акку
муляторную батарею насухо.
ПРИМЕЧАНИЕ:
Две аккумуляторные батареи номинальным напряжением 12 В соединены последовательно.

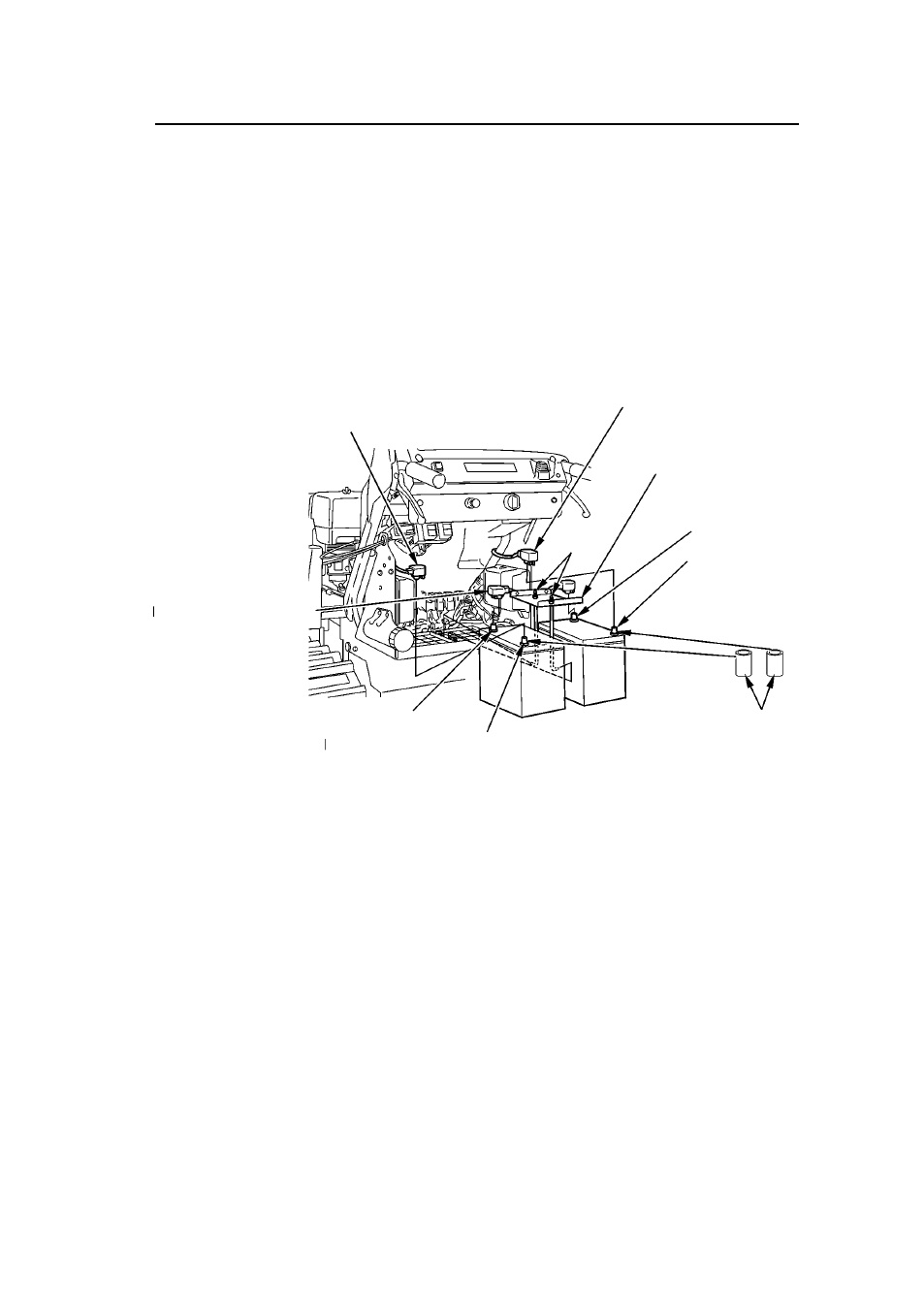

ПРОВОД К ОТРИЦАТЕЛЬНОМУ ( )
ПОЛЮСНОМУ ВЫВОДУ
ПРОВОД К ПОЛОЖИТЕЛЬНОМУ (+)
ПОЛЮСНОМУ ВЫВОДУ
ПЛАНКА ДЕРЖАТЕЛЬ
ПРОВОД ПЕРЕМЫЧКА
АККУМУЛЯТОРНАЯ
БАТАРЕЯ А
ОТРИЦАТЕЛЬНЫЙ ( ) ПОЛЮСНЫЙ
ВЫВОД
АККУМУЛЯТОРНАЯ
БАТАРЕЯ В
ПОЛОЖИТЕЛЬНЫЙ (+)
ПОЛЮСНЫЙ ВЫВОД
ОТРИЦАТЕЛЬНЫЙ ( )
ПОЛЮСНЫЙ ВЫВОД
ГАЙКИ
ВТУЛКИ
ПОЛОЖИТЕЛЬНЫЙ (+) ПОЛЮСНЫЙ
ВЫВОД
(Две аккумуляторные батареи номинальным напряжением 12В соединены последовательно)
