Aera 500 Краткая инструкция для пилотов
137
Подключение кабелей:
Выполните подключение необходимых кабелей.
Перенастройка подставки для зажимов с центральной стойкой:
1) Открутите и снимите регулировочный винт держателя, а также втулку и рези-
новую шайбу.
2) Поверните блок зажима на 90 градусов, чтобы отверстие зажима смотрело от
Вас.
3) Закрепите блок зажима на остальной части подставки с помощью регулиро-
вочного винта держателя, втулки и резиновой шайбы. Перед окончательным
затягиванием винта отрегулируйте угол зажима.

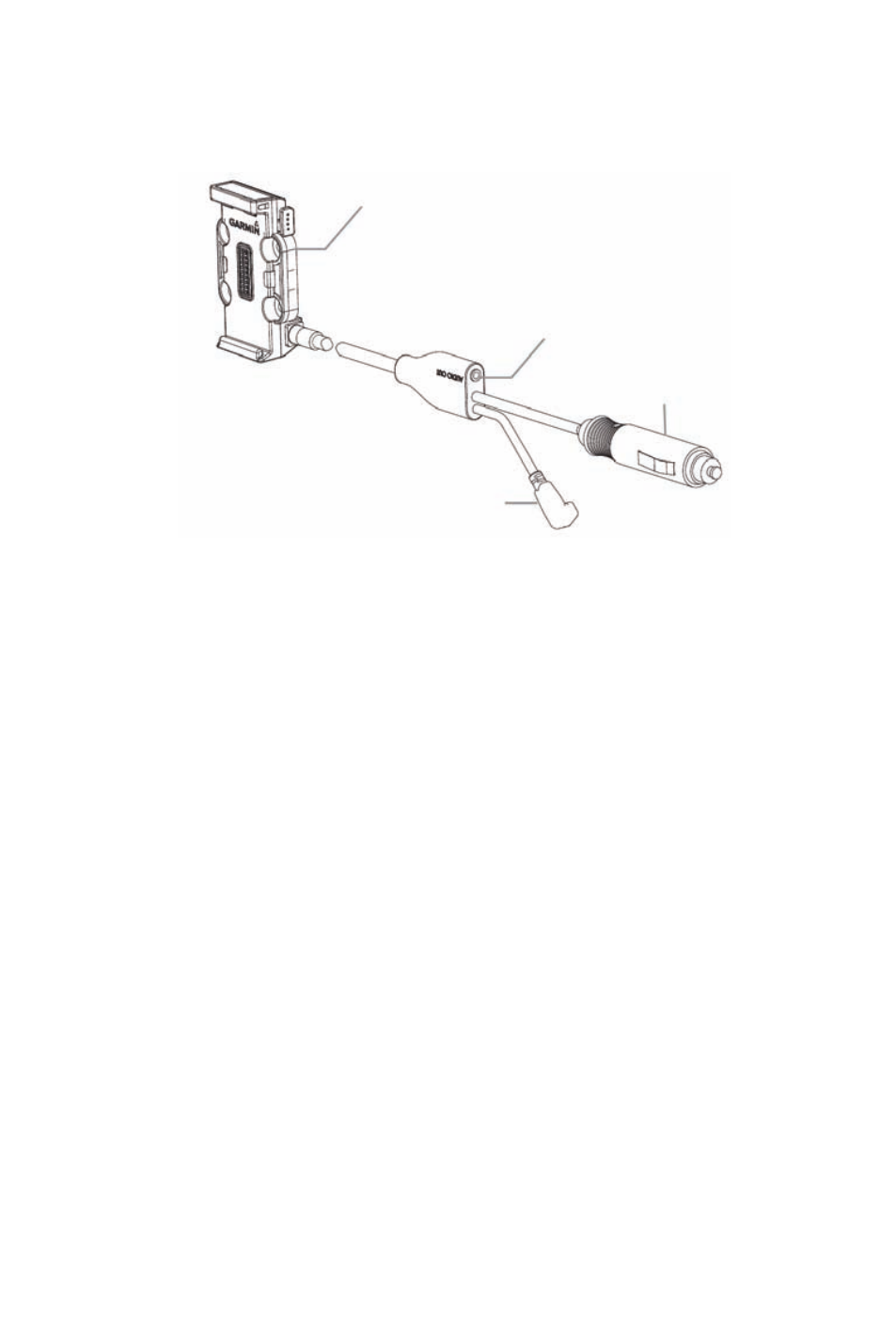

Разъем для наушников/ аудои 3,5 мм
Держатель
Pазъем питания
(предохранитель 3 А)
Коннектор Mini-USB к ХМ приемнику
(только для aera 510 и 560)
