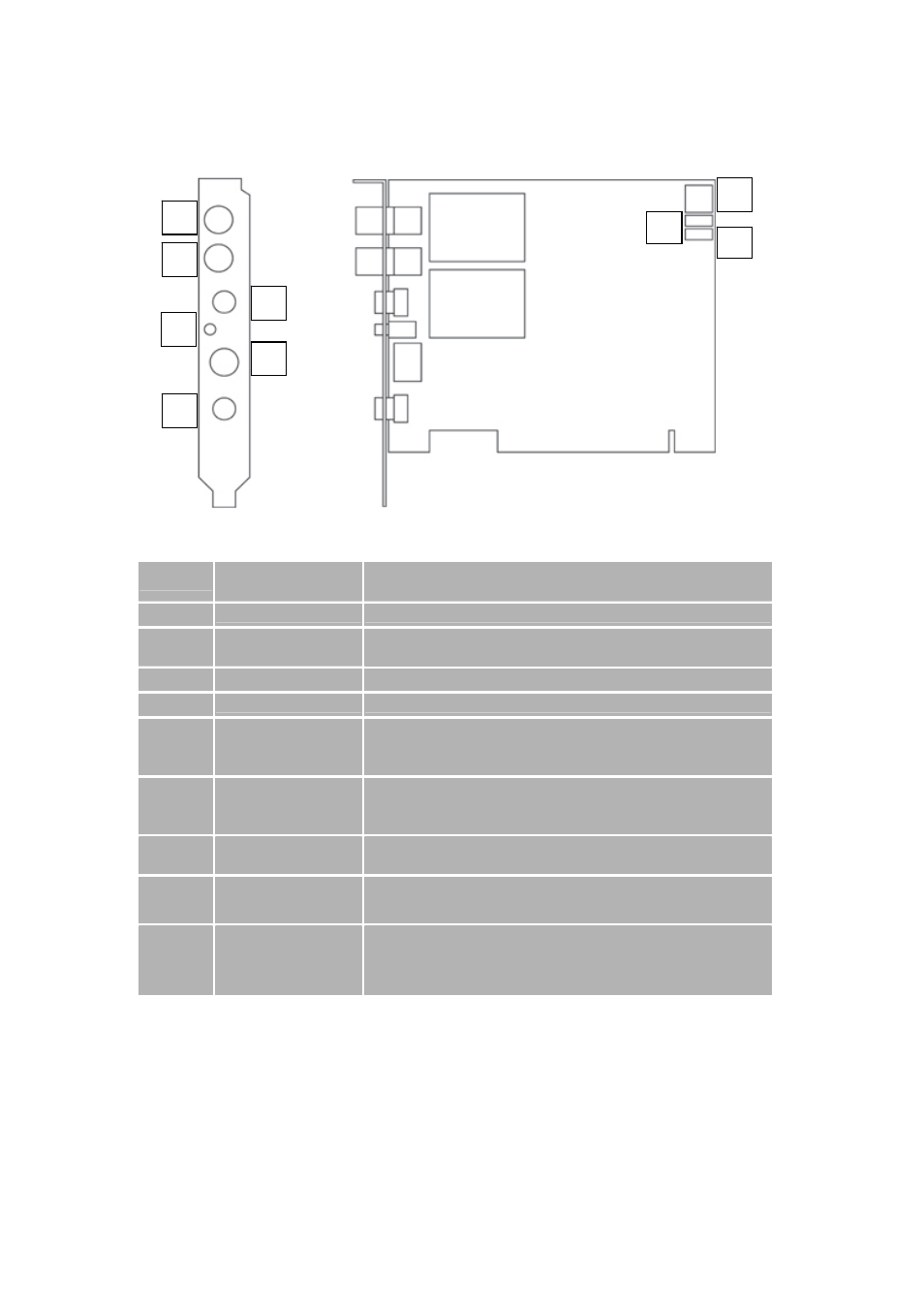

Разъемы на карте VideoMate T750
№
Функция
Описание
1
DVB-T
Подключение DVB-T антенны
2
TV
Подключение ТВ-антенны или высокочастотного
ТВ-кабеля
3
FM
Подключение FM антенны
4
IR
Подключение ИК-приемника.
5
S-Video-In
Подключение S-Video кабеля от внешнего
видеоисточника, например, видеомагнитофона,
DVD или VCD-плеера.
6
Composite-In
Подключение композитного кабеля от внешнего
видеоисточника, например, видеомагнитофона,
DVD или VCD-плеера.
7
Внутренний
аудиовыход
Подключение внутреннего аудио кабеля от
аудиовхода звуковой карты
8
Вход управления
питанием
Подключение кабеля от кнопки питания на
корпусе компьютера.
9
Выход
управления
питанием
Подключение поставляемого в комплекте кабеля
к разъему включения питания (Power) на
системной плате компьютера.
2
5
6
7
8
3
4
1
