Algorinet
ЭЛЕМЕНТЫ СИСТЕМЫ
LIF64-1
Модуль адресно-аналогового
шлейфа
• Контроль 2-проводного кольцевого
шлейфа. Автоматическое распоз-
навание подключенных устройств.
• Самодиагностика и защита от
короткого замыкания шлейфа.
• Длина шлейфа до 3300 м (неэкра-
нированная витая пара 2,5 мм 2 ).
GIF8-1
Модуль неадресных шлейфов
• 8 радиальных шлейфов для неад-
ресных извещателей. Совместим
с извещателями практически
любых фирм-производителей.
• Различные алгоритмы проверки
срабатывания извещателей.
• Напряжение шлейфов: 20 В пост.
тока. Ток питания извещателей: до
3,7 мА в каждом шлейфе.
SIM216-1
Модуль интерфейса RS-232
• Подключение ПК или принтера
с интерфейсом RS-232. Панели
в сети GSS могут использовать
один общий модуль SIM216-1.
LAB48-1
Плата светодиодной индикации
• Содержит 48 программируемых
пар светодиодов для индикации
состояния системы.
• Устанавливается в крышке корпу-
са панели или отдельно.
RL58-1 и RL58-2
Платы релейных выходов
• Каждое реле контролируется и
имеет светодиод для индикации
состояния.
• RL58-1 – 8 реле с напряжением
коммутации до 60 В.
• RL58-2 – 4 реле с напряжением
коммутации до 250 В.
NIF5-1
Сетевой интерфейс GSS
• Объединение до 127 панелей в
сеть GSS с кольцевой топологией.
• Практически неограниченное
число извещателей и модулей.
• Распределенная отказоустойчи-
вая архитектура сети.
FWI2-1
Интерфейс пожарной команды
• Интерфейс между панелью и кон-
солью пожарной бригады. Входы
интерфейса получают команды
от консоли, а выходы управляют
телефонными и радио коммуника-
торами, сиренами и пр.
КОНТРОЛЬНЫЕ ПАНЕЛИ И МОДУЛИ
BC216-2EPS
• Панель для монтажа в 19” стойке.
Включает: шасси, лицевую панель
с дисплеем и клавиатурой, источ-
ник питания, процессор и модуль
NIF5-1. Панель контролирует
2 модуля LIF64-1 или GIF8-1. В
шасси могут быть установлены 6
модулей по 2 адресно-аналоговых
или по 16 неадресных шлейфов.

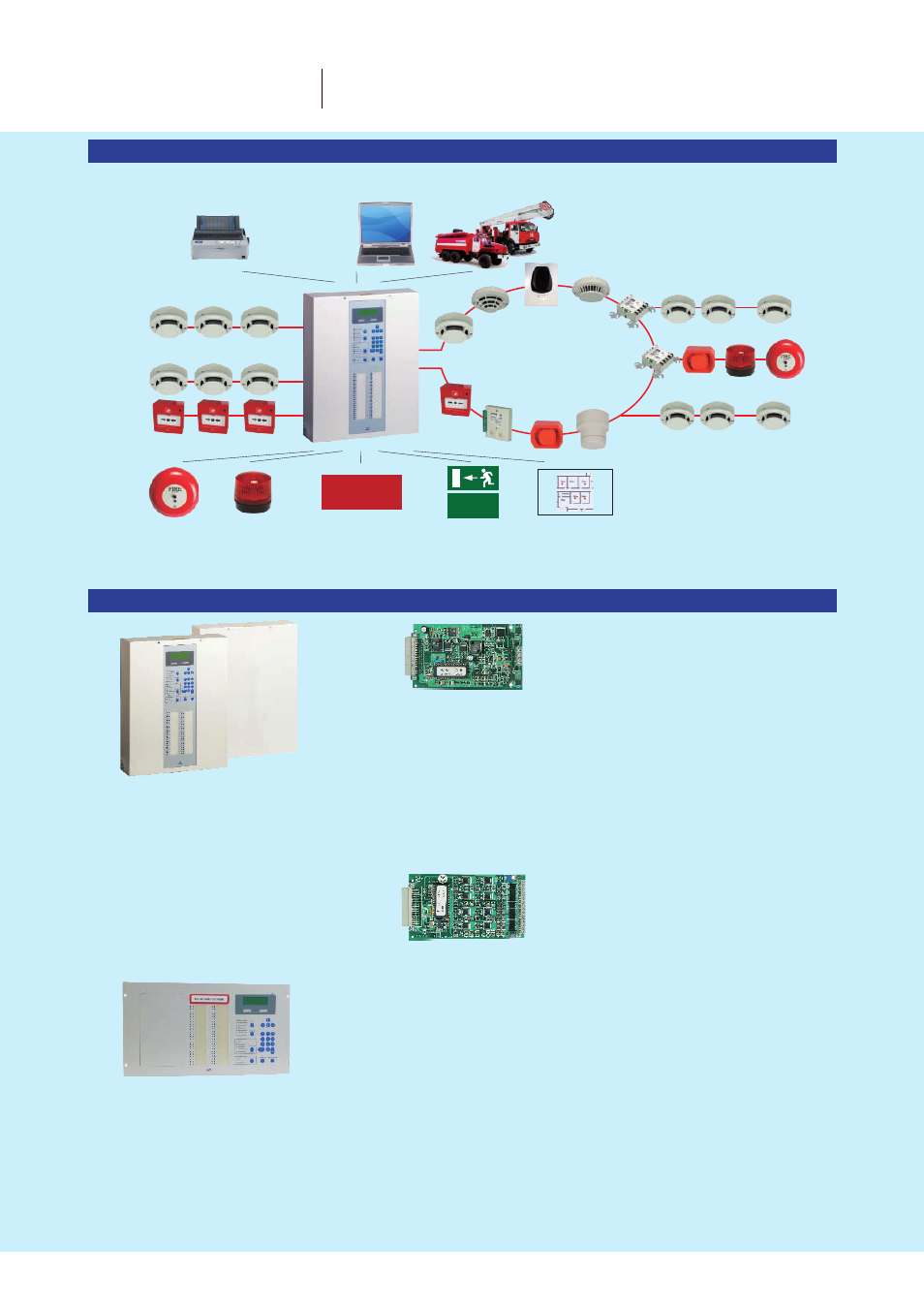

СТРУКТУРА СИСТЕМЫ НА БАЗЕ КОНТРОЛЬНОЙ ПАНЕЛИ
BC216-1 / BC216-3
• Панель BC216-1 включает в себя
корпус с дисплеем и клавиатурой,
источник питания и процессор.
Панель контролирует 2 модуля
LIF64-1 или GIF8-1. Подключается
в сеть GSS через NIF5-1. Допол-
нительно может быть установлен
модуль BCE216-3LG на 2 адресно-
аналоговых шлейфа.
• BC216-3 содержит NIF5-1, но не
имеет дисплея и клавиатуры.
ª¥
Й¼МЖОБГ½»ИГЪ
¨А»¿ЛАМИЦА
ŸЙ
ªËÃÈÍÀË
КАТ»НГ

©КЙ½АФ»НАЖГ

›¿ЛАМИЦА
¬ГЛАИ»
ЕЙИНЛЙЖАЗ
МЙМНЙЪИГЪ
¦»ЗК»
½МКЦУЕ»
МНЛЙ¼
®КЛ»½ЖАИГА
КЙБ»ЛИЦЗГ
½ЦРЙ¿»ЗГ
®КЛ»½ЖАИГА
МГМНАЗ»ЗГ
¿ЦЗЙО¿»ЖАИГЪ
КЙБ»ЛЙНОУАИГЪ
£И¿ГЕ»СГЪ
МЙМНЙЪИГЪ
И»
Й¼ХАЕН»
ŸЙ
»¿ЛАМИЙ
»И»ЖЙ¾Й½ЦР
УЖАДПЙ½
¶°©Ÿ
›­©§›­£¥›
¥¦¹² ¨›
ªÀËÀ¿»Т»
МЙЙ¼ФАИГД
ªЙ¿ЕЖЩТАИГА
КЙ
ГЖГ
