Модуль расширения на 2 считывателя PRO-2200
5
Подключение считывателей
Для питания считывателя может использоваться напряжение 5 В или 12 В пост. тока. Выбор
напряжения для считывателя 1 осуществляется перемычкой J2, а для считывателя 2 – перемычкой
J3. Установите перемычку в положение "5" для напряжения 5 В или в положение "12" для 12 В. По
умолчанию перемычки J2 и J3 установлены в положение "5". Каждый порт для подключения
считывателей поддерживает считыватели с информационными сигналами логических уровней ТТЛ.
При подключении считывателей используйте следующую таблицу.
Клемма
Цвет провода
Считыватель с
интерфейсом Виганда
Считыватель с
интерфейсом магнитных карт
1
Красный
Питание (5 В или 12 В)
Питание (5 В или 12 В)
2
Коричневый
Управление светодиодом
Управление светодиодом
3
Желтый
Управление зуммером
Управление зуммером
4 Белый
Линия
"Данные
1" Линия
"Синхронизация"
5
Зеленый
Линия "Данные 0"
Линия "Данные"
6 Черный
Общий
Общий
Выход управления светодиодом может быть сконфигурирован с помощью программного
обеспечения для управления по одной сигнальной линии одноцветным или двухцветным
светодиодом считывателя. Пример наиболее часто используемой конфигурации приведен в таблице
ниже. Если управление зуммером считывателя не используется, выход управления светодиодом
может быть запрограммирован как вторая клемма для управления двухцветным светодиодом с
двумя сигнальными линиями.
Конфигурация для управления светодиодом считывателя с одной сигнальной линией
Выход светодиода ->
Высокий Третье
состояние Низкий
Одноцветный светодиод
Светодиод включен
Светодиод
выключен
Светодиод выключен
Двухцветный светодиод
Зеленый светодиод
включен
Оба светодиода
включены
Красный светодиод
включен
Для подключения считывателя используется 6-жильный кабель с диаметром проводников 1 мм (18
AWG). Конфигурирование портов считывателей осуществляется с персонального компьютера с
программным обеспечением.

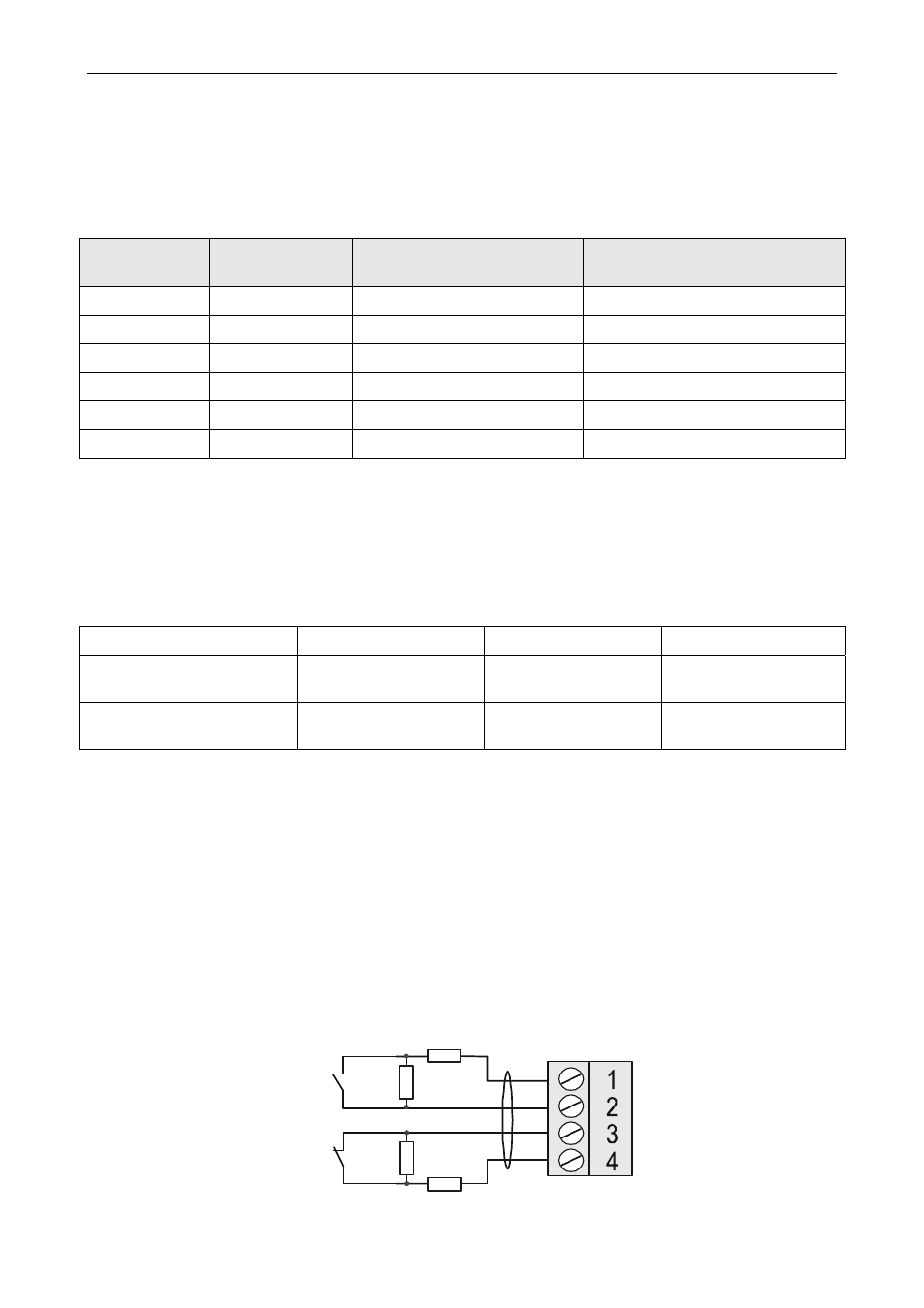

Подключение входов шлейфов сигнализации
Входы шлейфов сигнализации 1-8 могут быть сконфигурированы для работы с нормально
замкнутыми или нормально разомкнутыми контактами извещателей в шлейфе. Возможно
использование шлейфов с оконечными резисторами номиналом 1 кОм, различающих 4 состояния
(контролируемые шлейфы) или без резисторов (неконтролируемые шлейфы). Четыре входа имеют
предустановленные функции по умолчанию, однако все 8 входов могут быть сконфигурированы для
подключения извещателей сигнализации.
1 ˆ”˙
1 ˆ”˙
‚–¤
‚Ÿ¤
1 ˆ”˙
1 ˆ”˙
