2
Датчики вмешательства (TC)
Цепи контроля вмешательства для обоих считы-
вателей подключаются к одним клеммам модуля
DCM. Для различения сигналов от считывателей
используются оконечные сопротивления раз-
личных номиналов:
• считыватель 1 – 5,6 кОм,
• считыватель 2 – 12 кОм.

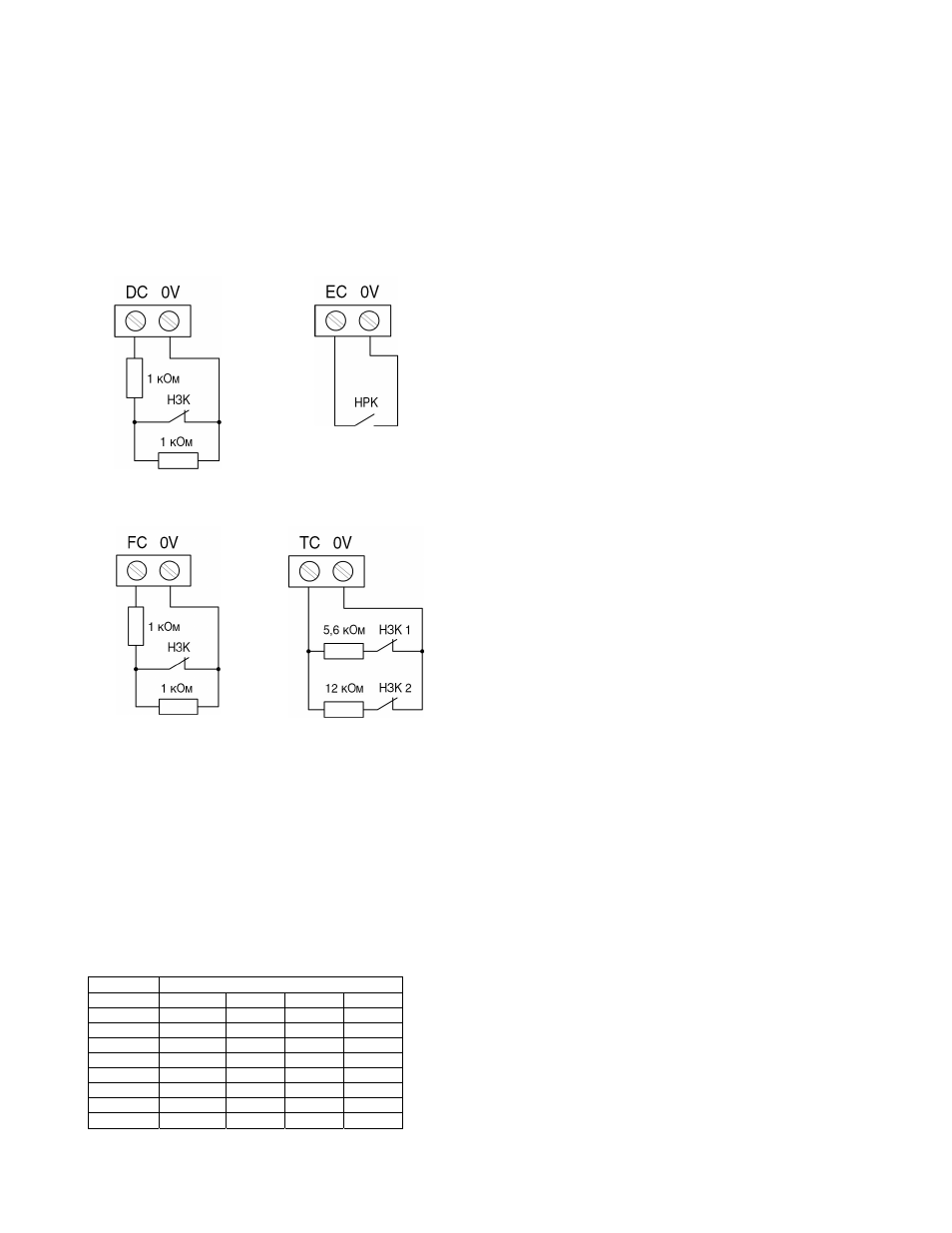

Подключение датчика
состояния двери
Подключение кнопки запроса
на выход
Подключение кнопки
вызова меню
Подключение датчиков вме-
шательства считывателей
Адресация
Перед подачей питания на модуль DCM, ему
необходимо назначить неповторяющийся адрес.
Адресация модуля выполняется с помощью DIP-
переключателей. В таблице ниже показано по-
ложение переключателей и соответствующие им
адреса. Переключатели 4-8 должны находиться в
положении OFF.
DIP-переключатели
Адрес
1
2
3
4 - 8
0
OFF OFF
OFF
OFF
1
ON OFF
OFF
OFF
2
OFF ON OFF
OFF
3
ON ON
OFF
OFF
4
OFF OFF
ON OFF
5
ON OFF
ON
OFF
6
OFF ON ON OFF
7
ON ON
ON
OFF
Подключение модуля DCM к
контрольной панели Galaxy
Все модули должны подключаться к шине дан-
ных RS485 (АВ) по последовательной схеме.
Звездообразная конфигурация или топология с
ответвлениями не должны использоваться. Пи-
тание модуля DCM (12 В пост. тока) может
осуществляться от контрольной панели или ис-
точника питания Power RIO (в зависимости от
модификации DCM).
На рисунке ниже приведе-
на схема подключений.
Примечание. Если модуль DCM является по-
следним устройством на шине RS485, необхо-
димо установить оконечный резистор номина-
лом 680 Ом между клеммами А и В.
Конфигурирование модуля DCM
Регистрация нового модуля DCM в системе про-
исходит после подачи питания или выхода из
инженерного режима. Состояние связи с кон-
трольной панелью индицируется зеленым свето-
диодом. Кратковременное мигание светодиода
один раз в секунду означает наличие связи. Вто-
рой светодиод индицирует наличие питания мо-
дуля.
Подключение считывателей
К модулю DCM можно подключить 2 считыва-
теля или клавиатуры со стандартным интерфей-
сом Виганда. Клавиатура должна работать в 8-
битном пакетном режиме.
Входы интерфейса Виганда
Провода считывателя подключаются в соответ-
ствии с приведенной схемой. Информация по
подключению считывателя приведена в его до-
кументации.
Выход управления зуммером
считывателя
Этот выход позволяет включать зуммер считы-
вателя при успешном считывании карты, откры-
вании двери или запрете доступа. Используется
выход открытого коллектора с максимальным
коммутируемым током 12 мА.
