Корпуса для установки модулей

Модули подключения входов и выхо-
дов аудио- и видеосигналов распола-
гаются в корпусах, выполненных из
нержавеющей стали. Корпуса могут
использоваться отдельно или уста-
навливаться в стандартных стойках
19”. Высота корпуса измеряется в
системных единицах – “U” (1U=44
мм). Поставляются корпуса высотой
2, 4, 8 и 12 U.
Стандартный модуль расширения
входов/выходов имеет высоту 1/2U.
Для расчета количества модулей
расширения, которые можно размес-
тить в корпусе, необходимо его вы-
соту (в “U”) умножить на 2 и вычесть
1. Например, корпус высотой 8U
позволяет установить 15 стандарт-
ных модулей.

Модуль основного процессора

Модуль основного процессора (CPU)
является ключевым элементом
системы VideoBloX и выполняет
управление всеми модулями рас-
ширения и внешними устройствами.
CPU имеет встроенные 32 входа
шлейфов и 4 выхода. Дальнейшее
увеличение числа шлейфов и выхо-
дов достигается путем подключения
модулей расширения к шинам I

2

C

или RS-422.

В версии VideoBloX Lite основной
процессор имеет 8 встроенных виде-
овыходов, 8 входов шлейфов и 4
выхода. Модуль основного процессо-
ра не требуется при использовании
системного контроллера MAXPRO-
Net.

Модуль видеовходов

Каждый модуль видеовходов имеет
16 разъемов BNC для подключения
источников видеосигнала. На ли-
цевой панели расположены регуля-
торы уровня сигнала для каждого
входа. Для получения сквозных ви-
деовходов к задней стороне модуля
подключается плата, содержащая 32
разъема BNC.

Модуль видеовыходов

Модуль видеовыходов используется
для подключения 16 мониторов или
других устройств отображения или
записи видеосигнала. Для каждого
выхода формируются титры в любом
месте экрана. Для получения тре-
буемого количества видеовыходов
необходимо соответствующее число
модулей. Например, для системы,
содержащей 48 мониторов, требует-
ся 3 модуля HVB16TOX.

Клавиатуры операторов

С помощью клавиатур различных
типов операторы осуществляют
управление системой VideoBloX (в
том числе через системный кон-
троллер MAXPRO-Net). Клавиатуры
имеют джойстик, позволяющий
управлять положением камеры и
параметрами объектива. Клавиату-
ра UltraKey имеет сенсорный экран с
программируемыми “виртуальными”
клавишами и может подключаться
по интерфейсам RS-232, RS-422
или непосредственно в компьютер-
ную сеть Ethernet. Функции клавиш
назначаются при программирова-
нии. Каждый оператор имеет пароль
для доступа к различным камерам,
мониторам и выполнению действий
в системе.

Расширитель входов шлейфов

Модуль расширения шлейфов
HVBI2C16I имеет 16 входов для
подключения извещателей сигна-
лизации. Модуль подключается
либо непосредственно к основному
процессору VideoBloX через шину
I

2

C, либо через преобразователь PIT

по интерфейсу RS-422.

www.honeywellvideo.com

VideoBloX / MAXPRO-Net

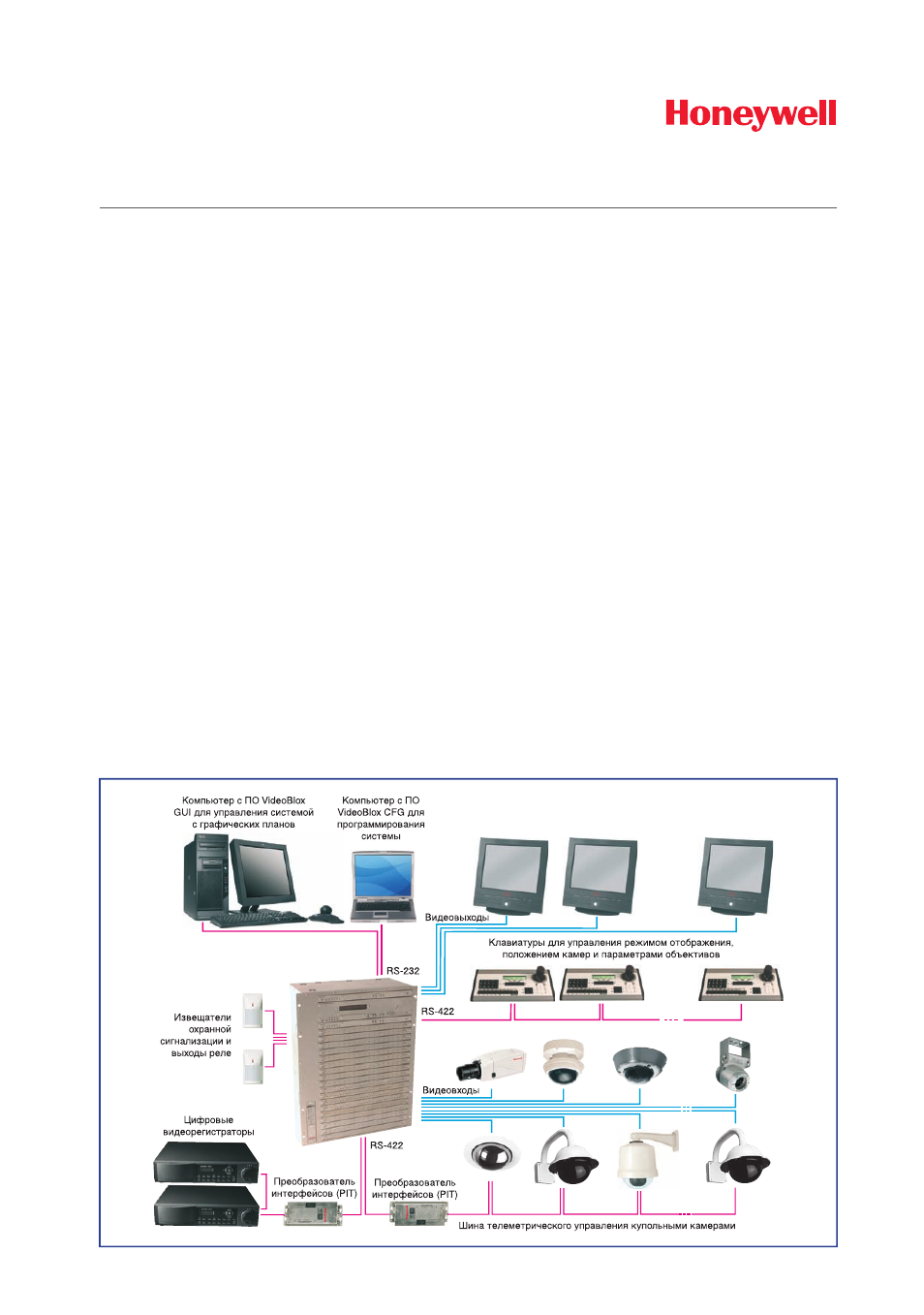

СОСТАВ СИСТЕМЫ VIDEOBLOX
