Модуль расширения входов шлейфов сигнализации PRO-2200
7

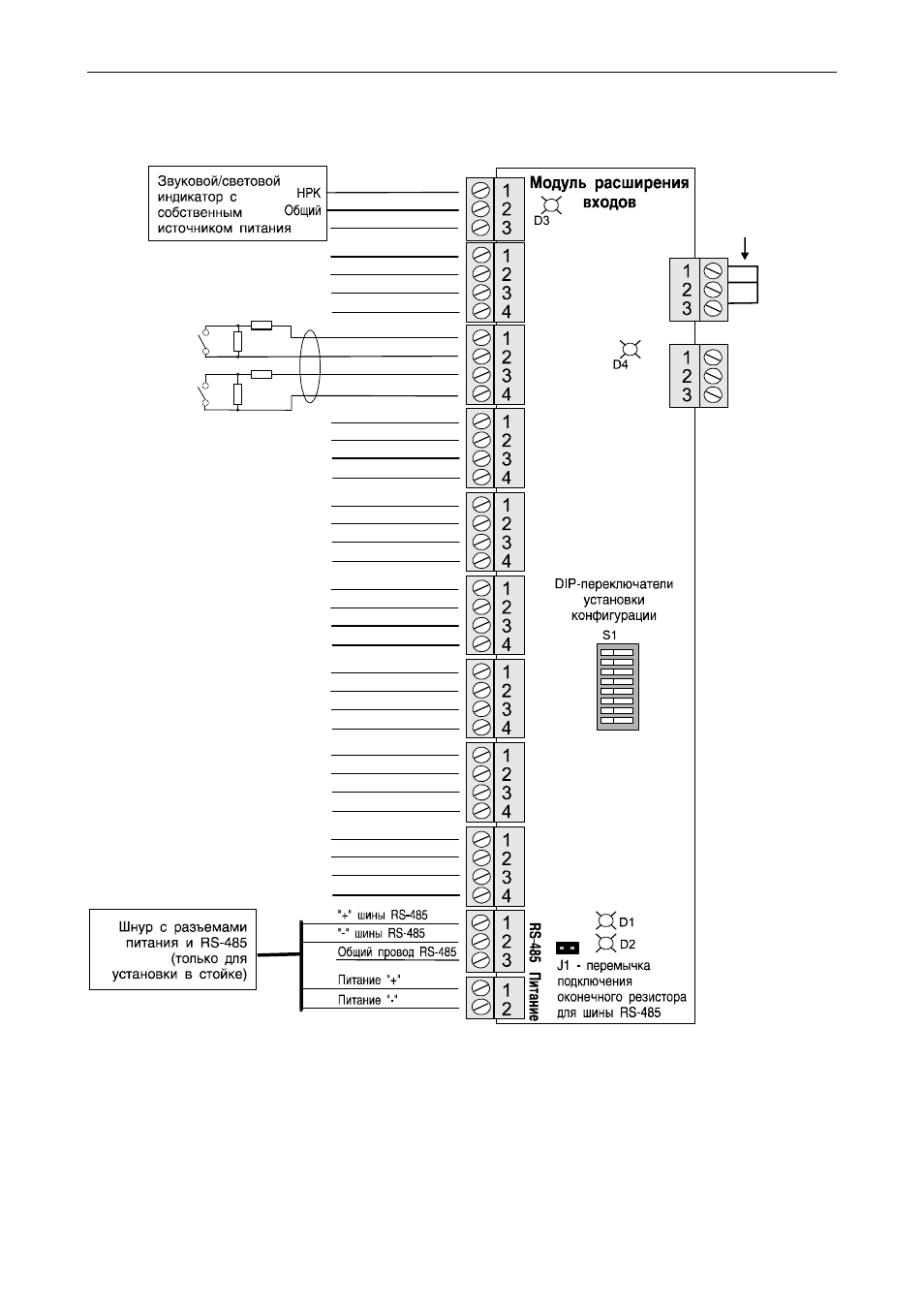

Схема подключения разъемов с 1 по 12
Примечание. Для подключения к N-485 соедините вместе провода синего цвета и используйте их как общий
провод (сигнальное заземление). Используйте оранжевую пару проводов для передачи данных, соблюдая
полярность подключения. На одном конце линии соедините внешнюю оплетку проводников с электрическим
заземлением.
