Техническое обслуживание
84
7
№

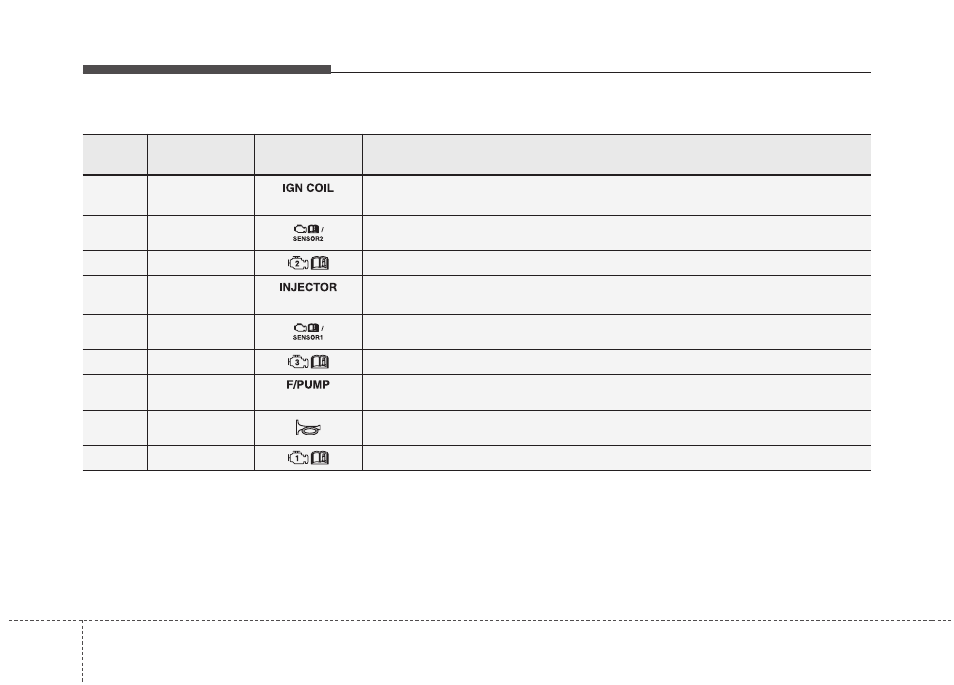

Номинал
предохранителя
Символ
Защищаемый компонент
F31
20A
Катушки зажигания
#
1 - 4, конденсатор
F32
10A
Датчик положения распред. вала
#
1/
#
2, гидравлический клапан
#
1/
#
2,
блок реле и предохранителей моторного отсека (реле 3: реле вен.конд., выс.)
F33
10A
-
F34
10A
Блок EMS (реле 1: реле топливного насоса), инжекторы
#
1-4
F35
15A
Датчик положения колен. вала, датчик кислорода (верхн./нижн.), электромагн. клапан
прод. адсорб., PCM, электромагнитный клапан с переменным усилием на впуске
F36
15A
PCM
F37
20A
Блок EMS (реле 1: реле топливного насоса)
F38
15A
Блок EMS (реле 2: реле звукового сигнала), блок реле ICM (реле звуковой охранной
сигнализации)
F39
30A
Блок EMS (реле 3: реле управления двигателем)
Главный предохранитель (2.4L)
КАТ. ЗАЖ.
ФОРСУНКА
ТОПЛ. НАСОС
