7 95
Техническое обслуживание

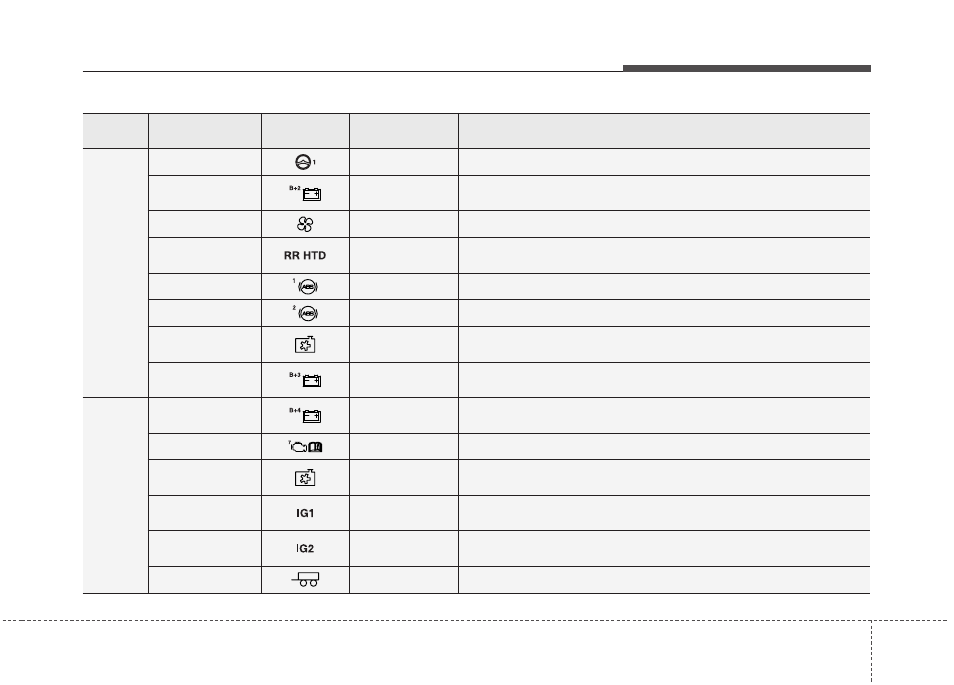

Описание Символ
Номинал
предохранителя
Защищаемый компонент
МУЛЬТИП
РЕДОХРА
НИТЕЛЬ
MDPS 80A Блок MDPS
B+2 60A
Интеллектуальная распределительная коробка (IPS 1 (4CH),
IPS 2 (1CH), IPS 5 (1CH), предохр.: F31/F36/F41/F45)
ВЕНТИЛЯТОР 40A Реле 4 (реле вентилятора)
ЗАДНИЙ
ОБОГРЕВАТЕЛЬ
40A Реле 12 (реле обогревателя заднего стекла)
АБС1 40A ЭБУ АБС, ЭБУ ESC, многофункциональный диагностический разъем
АБС2 40A Блок управления АБС, блок управления ESC
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ
60A
Кроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))
B+3 60A
Интеллектуальная распределительная коробка (предохр.:
F4/F5/F10/F21/F26, устройство прерывания тока утечки
ПРЕДОХР
АНИТЕЛЬ
B+4 50A
Интеллектуальная распределительная коробка (IPS 3 (4CH),
IPS 4 (2CH), IPS 6 (2CH), предохр.: F35/F38/F40/F44)
EMS 40A Блок EMS (система управления двигателем)
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ
50A
Кроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))
ЗАЖ1 40A
Выключатель зажигания (без электронного ключа),
реле 7/8 (реле ACC/ЗАЖ1, с электронным ключом)
ЗАЖ2 40A
Выключатель зажигания (без электронного ключа),
реле 2 (реле стартера)/реле 9 (реле ЗАЖ2)
Прицеп 30A Фонарь прицепа и розетка питания
