ОСНОВНЫЕ ФУНКЦИИ
Обнаружение сигналов радара во всех диапазонах (X, K и широкополосном Ka),
включая режимы
Круговое обнаружение сигналов лазера (оптический диапазон La)
Отключаемый режим обнаружения пеленгатора VG-2
Обнаружение импульсных сигналов Ultra-X, Ultra-K, в том числе РОР
Конфигурация рабочих каналов. Отключение диапазонов Х, К, Ка, Laser, VG-2 и
РОР
Функции микро сканирование и интеллектуальное сканирование
Три режима ГОРОД. Изменение чувствительности детектора
Два режима фильтрации. ФИЛЬТР 1, ФИЛЬТР 2, ФИЛЬТР 3
Синие светосигнальные огни («стробоскопы» - улучшает визуальное восприятие
световых сигналов)
Жидкокристаллический дисплей (7 цветов фоновой подсветки)
Отображение частоты принятого сигнала. Функция RSID
Условная индикация уровня принимаемого сигнала
Индикация уровня напряжения автомобильной батареи. Вольтметр
Изменение яркости дисплея. Режим DIM
Речевой информатор. Голосовое оповещение
Индивидуальный тональный сигнал
Автоматическое приглушение звука. Режим AUTOMUTE
Дискретная регулировка громкости звука
Оперативное отключение звука. Режим MUTE
Дистанционное управление прибором
Энергосберегающий режим. Автоматическое отключение питания
Режим обучения. Демонстрация работы Лазер/Радар-детектора
Режим МЕНЮ настроек
Автоматическое тестирование
Сохранение настроек после отключения питания
Два варианта установки. Ветровое стекло, панель приборов
STINGER
RX-95U Pro
-6-
RX-95U Pro
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

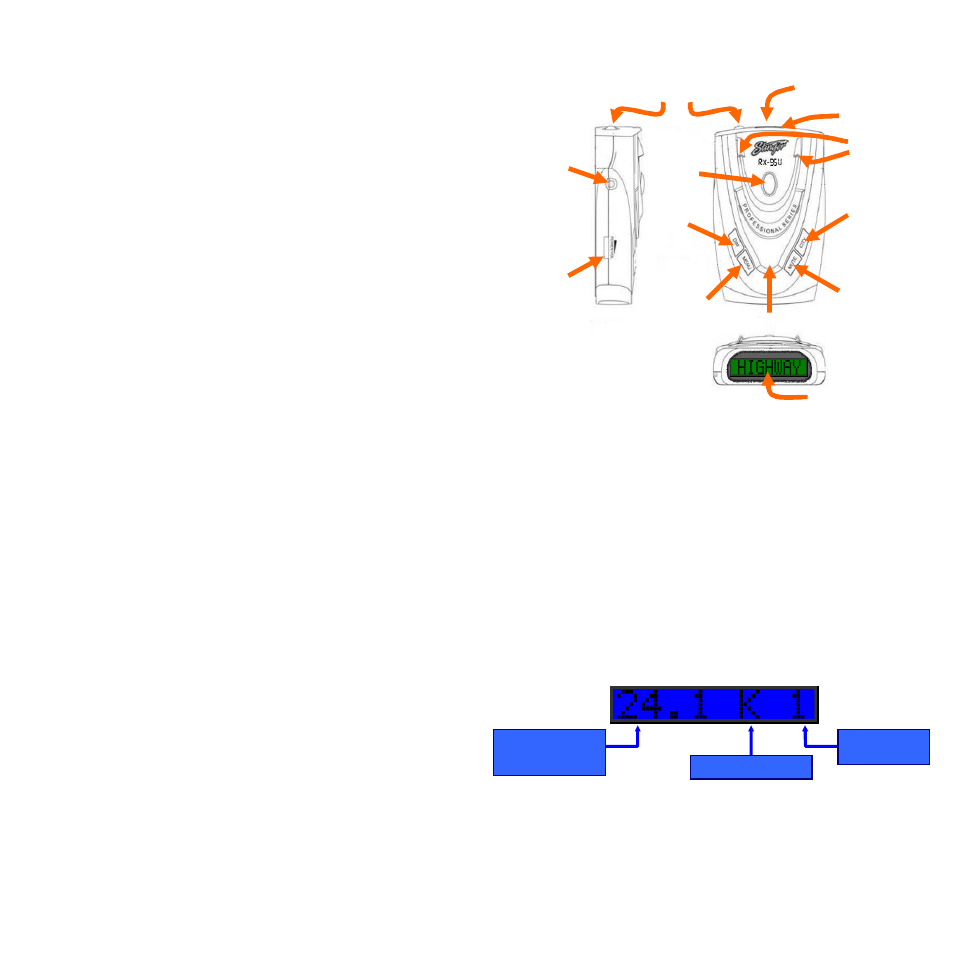

Внешний вид, органы управления и индикация радар-детектора показаны
на рисунке:
Рупорная антенна
приёмника радио-
диапазона
Задняя линза.
Светодиодные
перископы.
Датчик ПДУ.
Слот установки
кронштейна
Линза приёмника
оптического диапазона
Трёх
позиционный
джойстик
Кнопка
фиксатор
Разъём
питания
Кнопка
«DIM»
Кнопка
«CITY»
Кнопка
«MENU»
Кнопка
«MUTE»
Звуковой
сигнализатор
Дисплей
STINGER
RX-95U Pro
-7-
RX-95U Pro
Разъём питания: электрический разъём, предназначенный для подключе-
ния штатного кабеля питания и коммутации радар-детектора к бортовой
сети автомобиля.
Трёх позиционный джойстик: орган управления, предназначенный для
включения (отключения) прибора, а так же регулировки громкости звуко-
вого оповещения.
Слот установки кронштейна: технологический паз, предназначенный для
установки прибора на крепление кронштейна.
Кнопка фиксатор: механическое устройство, предназначенное для фик-
сации прибора на креплении кронштейна.
Линза приёмника оптического диапазона: оптическое устройство,
предназначенное для приёма и усиления оптического сигнала (лазера) и
передачи в приёмник.
Рупорная антенна приёмника радиодиапазона: антенное устройство,
предназначенное для приёма сигнала СВЧ диапазона и передачи в приём-
ное устройство детектора.
Кнопка «DIM»: орган управления, предназначенный для изменения ярко-
сти свечения дисплея. Кроме того, длительное нажатие кнопки «DIM» акти-
вирует функцию ВОЛЬТМЕТР (подробности в главе «Режимы работы»).
Кнопка «MENU»: орган управления, определяющий статус функции меню
настройки (подробности в главе «Режимы работы»).
Кнопка «MUTE»: орган управления, предназначенный для оперативного
отключения звукового оповещения Лазер/Радар-детектора (подробности в
главе «Режимы работы»).
Кнопка «CITY»: орган управления, предназначенный для управления
расширенным режимом ГОРОД. Дополнительно, длительное нажатие кнопки,
запускает режим ОБУЧЕНИЯ (подробности в главе «Режимы работы»).
Звуковой сигнализатор: акустическое устройство, предназначенное для
воспроизведения сигналов тревоги и подтверждения (подробности в главе
«Режимы работы»).
STINGER
RX-95U Pro
-8-
RX-95U Pro
Задняя линза. Светодиодные сигнализаторы (синего цвета). Датчик
ПДУ: Многофункциональное устройство.
(1) Задняя линза лазерного приёмника. Расширяет сектор обнаружения
лазера до 360°.
(2) Светодиодные перископы - дополнительная визуальная индикация тре-
воги при обнаружении радара и сигнала лазера.
(3) Датчик пульта дистанционного управления - приёмное устройство сиг-
нала пульта дистанционного управления.
Дисплей: жидкокристаллическое табло синего цвета. Дисплей является
основным визуальным сигнализатором и предназначен для индикации тре-
воги при обнаружении радара или сигнала лазера. Кроме этого, дисплей
формирует подтверждение при изменении настроек прибора.
ОПИСАНИЕ ДИСПЛЕЯ
На примере сигнала в диапазоне К:
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по направле-
нию движения автомобиля, относительно радиоантенны и передней линзы
оптического приёмника (фронтальная часть прибора). Для эффективной
работы радар-детектора необходимо выбрать место установки, обеспечи-
вающее максимальный обзор прибора. Сектор обнаружения детектора не
должен ограничиваться посторонними предметами. Присутствие декоратив-
Индикация значения
частоты принятого
сигнала. Функция
RSID
Индикация диапазона
принятого сигнала
Индикация
интенсивности
принятого сигнала
