Звуковой
сигнализатор:
Электромагнитное
устройство,
предназначенное для воспроизведения мультитональной звуковой
тревоги.
Светодиодный дисплей: Светодиодное табло, предназначенное для
отображения визуальной информации о типе обнаруженного сигнала.
О П И С А Н И Е Д И С П Л Е Я :
Индикатор зелёного цвета [
P
]: Индикация состояния радар-
детектора.
Загорается после включения и прохождения цикла
автоматического тестирования прибора. Постоянное свечение данного
индикатора подтверждает правильность подключения прибора, его
исправность и готовность к работе.
Индикатор
зелёного
цвета
[
Х
]:
Индикатор
тревоги.
Сигнализирует (мигает) пользователю при обнаружении сигнала радар
в
диапазоне
Х
.
Визуальное
оповещение
сопровождается
индивидуальной мультитональной тревогой.
Индикатор
красного
цвета
[
К
]:
Индикатор
тревоги.
Сигнализирует (мигает) пользователю при обнаружении сигнала радара
в диапазоне
К
. Синхронно с визуальным оповещением звучит
мультитональная звуковая тревога, соответствующая диапазону К.
Индикаторы [
Х
] и [
К
]: Индикация тревоги. Совместное мигание
двух индикаторов [
Х
] и [
К
] сигнализирует об обнаружении присутствия
сигнала радара в диапазоне Ku. Синхронно с визуальной сигнализацией,
прозвучит, соответствующий диапазону, мультитональный сигнал.
Индикатор
красного
цвета
[
Ка
]:
Индикатор
тревоги.
Предупреждает пользователя об обнаружении присутствия сигнала
радара в диапазоне
Ка
. Совместно со световым индикатором, прозвучит
звуковая тревога которая соответствует диапазону Ка.
Примечание: Каждому диапазону присвоена отдельная звуковая,
мультитональная
тревога.
Интенсивность
звукового
сигнала
соответствует мощности обнаруженного сигнала, а значит и дальности
до полицейского радара. Чем ближе источник сигнала (радар), тем
интенсивнее звучит тревога. В непосредственной близости к источнику
сигнала,
мультитональное
звуковое
оповещение
переходит
в
монотонный режим.
УСТАНОВКА ПРИБОРА
Руководство по монтажу
Радар-детектор ориентируется строго горизонтально и по
направлению движения. Для успешной работы прибора, необходимо
выбрать место установки, которое обеспечивает максимальный обзор
радиоантенны. Сектор обнаружения прибора (внешняя
сторона
детектора) должен просматриваться. Различные декоративные и другие
элементы, расположенные между детектором и ветровым стеклом,
РАДАР-ДЕТЕКТОР
LKT RD-15
-6-
снижают эффективность работы устройства или его блокируют.
В то же время детектор должен располагаться, таким
образом, при котором исключается ограничение обзора водителя и
угроза
причинения
вреда
водителю
(пассажиру)
при
резком
торможении или другой не штатной ситуации на дороге.
Примечание! Некоторые виды тонировки стекла снижают
эффективность радар-детектора. Наличие встроенного (электрического)
обогрева
стекла
может
блокировать
прохождение
сигнала,
соответственно радар-детектор не отреагирует на сигнал полицейского
радара.
Некоторые
виды
датчиков
(датчик
объёма)
Вашей
сигнализации могут вызывать непрерывные ложные сигнала. При
наличии таких датчиков постарайтесь максимально разнести друг от
друга радар-детектор и датчик.
СПОСОБЫ УСТАНОВКИ
Монтаж на панели приборов
Велкро застёжка (липучка), входящая в комплект поставки
прибора, возможно, является лучшим способом крепления для
некоторых моделей автомобилей.
Для установки Радар-детектора
LKT RD
на панель приборов
необходимо:
1.
Тщательно протереть место предполагаемой установки радар-
детектора на приборной панели, а также
основание самого прибора, используя для
этого
влажную
ткань.
Дождаться
высыхания поверхностей.
2.
Удалить защитное бумажное покрытие
с клейкой основы велкро и прижать к
основанию детектора на 10 - 15 секунд.
3.
Удалить защитное бумажное покрытие
с другой стороны велкро и прижать
клейкой стороной, к выбранному месту установки на панели приборов,
на 10 - 15 секунд.
Монтаж на ветровое стекло
Установка
прибора
на
ветровое
стекло
автомобиля
предполагает использование кронштейна с вакуумными крепежами,
входящими в комплект поставки.
Для
этого
необходимо
выполнить
следующие операции:
1.
В первую очередь, следует закрепить
присоски на кронштейне, вставив их в
специально выполненные отверстия (если это
необходимо).
2.
Для фиксации кронштейна на ветровом
РАДАР-ДЕТЕКТОР
LKT RD-15
-7-
стекле нужно прижать присоски с небольшим усилием к поверхности
стекла.
3.
Чтобы
установить
детектор
на
держателе
кронштейна,
используйте технологический паз в верхней части прибора.
4.
Для наилучшего обзора и оптимального угла обнаружения, при
необходимости, можно подогнуть держатель.
ВНИМАНИЕ! Подгибание держателя необходимо производит при
снятом с держателя радар-детекторе, в противном случае велика
вероятность повреждения технологического паза и корпуса прибора.
Для подключения питания малый штекер (Jack-F) кабеля
питания вставляют в гнездо питания прибора (Jack-M), на корпусе (с
левой стороны).
Большой штекер кабеля питания (адаптер) подключают в гнездо
прикуривателя автомобиля.
Подключение питания
Питание Радар-детектор
LKT RD
рассчитано от сети
постоянного напряжения в диапазоне 12 - 16В, минус на корпусе
автомобиля. Не соответствие питающего напряжения приводит к
снижению эффективности (пропуск сигнала радара или увеличение
количества ложных срабатываний) или неисправности прибора.
В комплект поставки прибора входит специальный кабель
питания, с адаптером для подключения в гнездо прикуривателя
автомобиля и штекером (Jack-F connector) подключения в гнездо
питания прибора.
1.
Подключите малый штекер (Jack-F connector) кабеля питания в
гнездо питания детектора. Штекер должен войти до упора.
2.
Вытащите прикуриватель из гнезда прикуривателя автомобиля и
подключите адаптер кабеля питания до упора.
Замена предохранителя
В штекере кабеля питания используется 2-х амперный предохранитель
(запасной предохранитель входит в комплект).
Если детектор
LKT RD
не включается, возможно, причина этого
неисправный предохранитель, встроенный в штекер кабеля питания.
Неисправный предохранитель меняется следующим образом:
1. Открутите верхнюю часть штекера (адаптера прикуривателя).
Помните: откручивать нужно медленно, так как предохранитель прижат
пружиной, которая может вылететь при снятии крышки штекера и
затеряться.
2. Извлеките предохранитель и установите на его место новый.
РАДАР-ДЕТЕКТОР
LKT RD-15
-8-
РАБОТА РАДАР-ДЕТЕКТОРА

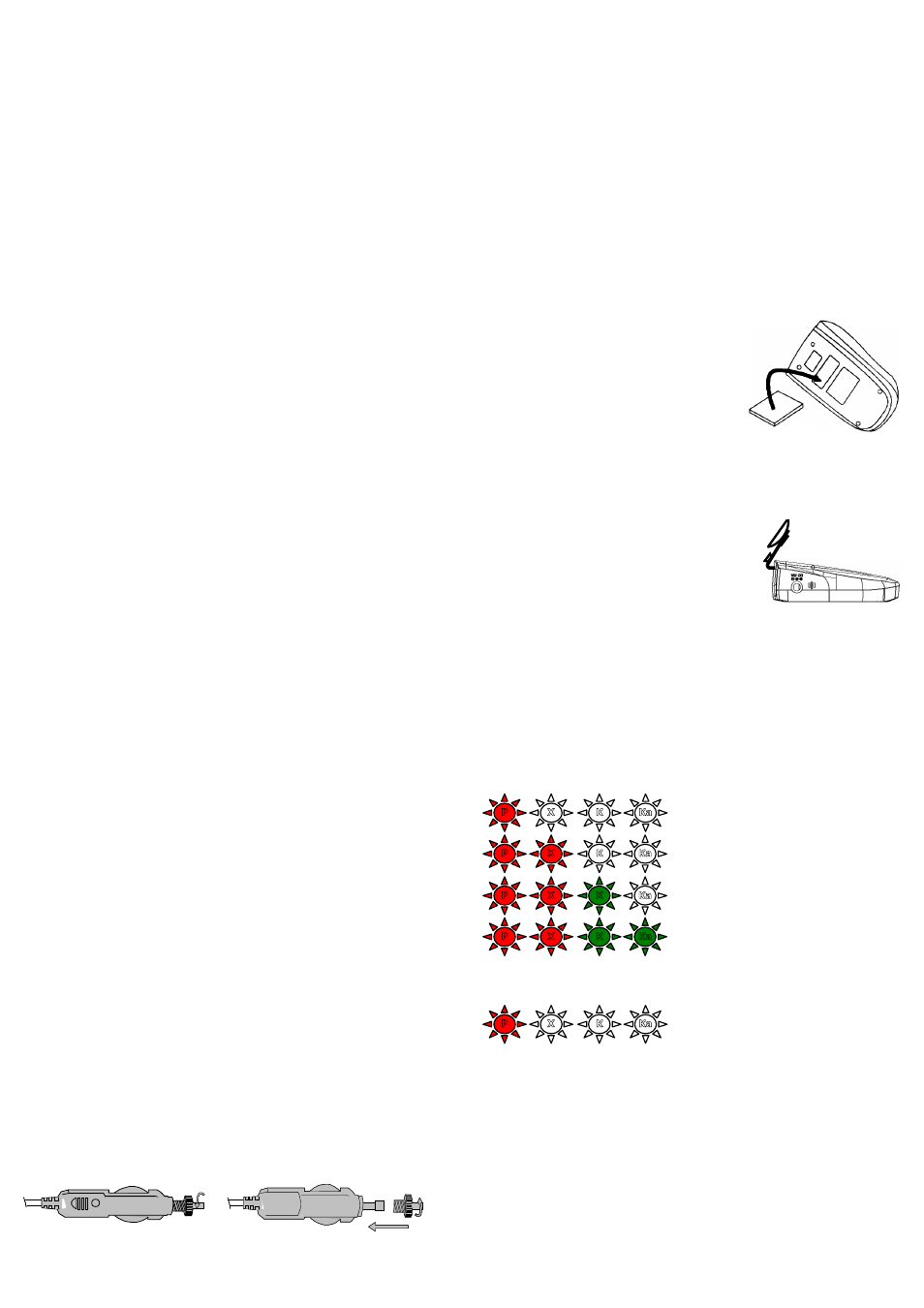

Включение и автоматическое тестирование (автотест)
Для включения прибора необходимо подключить радар-
детектор к бортовой сети автомобиля, использую штатный кабель
питания (входит в комплект).
После подключения детектор запустит цикл автоматического
тестирования: все индикаторы дисплея начнут последовательно
загораться
После окончания автоматического тестирования, загорится
индикатор [
P
] - Устройство подключено правильно, исправно и готово к
работе.
Прием и распознавание сигналов радара
1. При обнаружении сигнала радара в диапазоне Х радар-детектор
оповестит оператора в виде мигания индикатора красного цвета [
Х
] и
синхронной звуковой сигнализацией. Частота вспыхивания индикатора
и
частота
звучания
сигнала
пропорциональна
интенсивности
принимаемого
сигнала
радара.
Чем
ближе
источник
сигнала
(полицейский
радар),
тем
выше
частота
оповещения.
В
непосредственной близости полицейского радара, мультитональный
сигнал перейдёт в монотонный режим звучания.
2. При обнаружении сигнала радара в диапазоне К радар-детектор
отреагирует
миганием
индикатора
красного
цвета
[
К
]
и
воспроизведением
соответствующего
мультитонального
предупреждения. Частота вспыхивания индикатора и частота звучания
сигнала пропорциональна интенсивности принимаемого сигнала. Чем
ближе полицейский радар, тем выше частота оповещения. В
- проверка канала приёма сигнала в
диапазоне Х
- проверка канала приёма сигнала в
диапазонах К и Ku
- проверка канала приёма сигнала в
диапазоне Ка
- проверка правильности подключения и
готовность прибора к работе
