STINGER CAR ST
Z-1 -5- Z-2
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

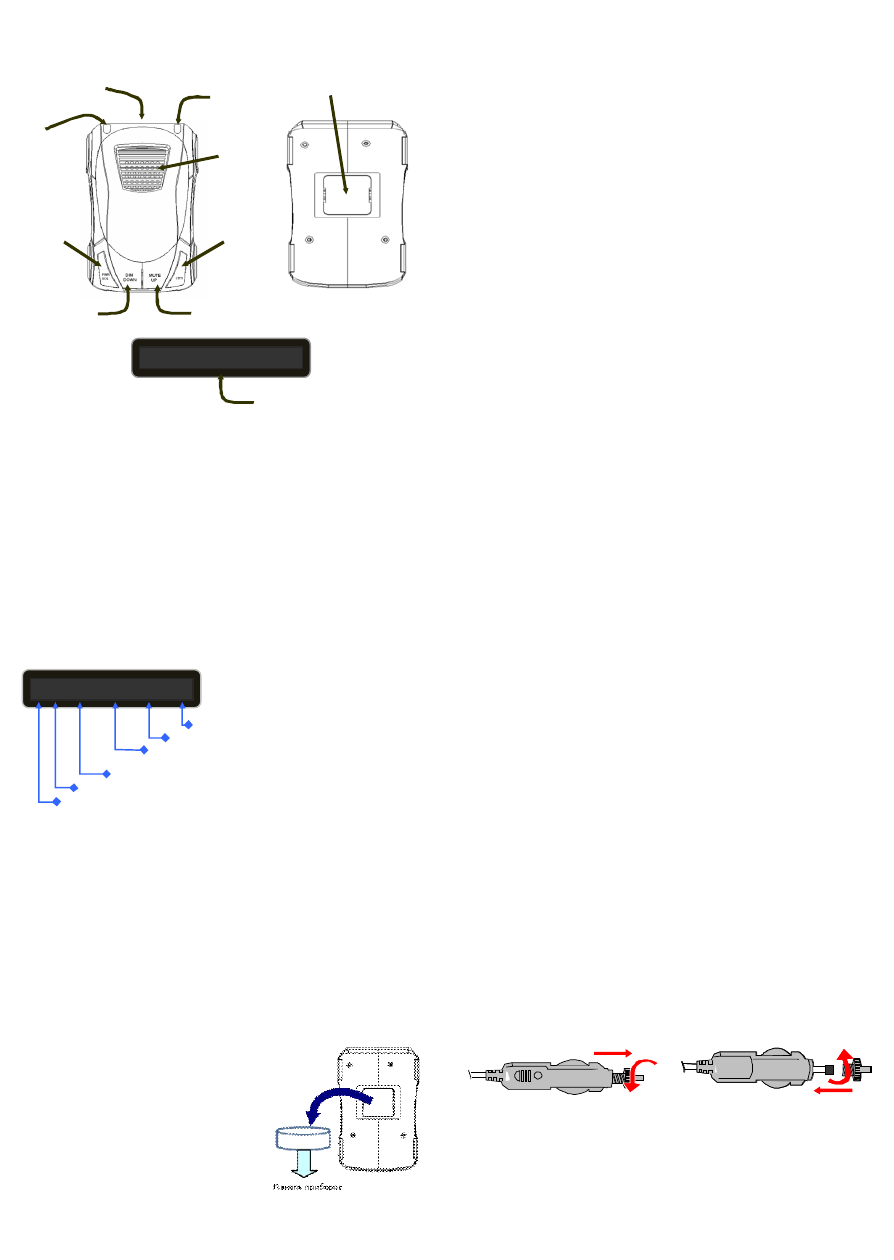

Внешний вид, органы управления и индикация радар-детектора пока-
заны на рисунке:
Разъём питания: Электрический разъём, предназначенный для по д-
ключения радар-детектора к источнику питания по средствам кабеля
питания.
Кнопка «Pwr/Vol»: Многофункциональный орган управления -
кнопка. Предназначается для отключения (включения) устройства, а
так ж е активации реж има регулировки громкости. Кроме этого являет-
ся светодиодным сигнализатором - стробоскопом (дополнительная
светодиодная тревога) и задней линзой оптического приёмника (при-
ёмник сигнала лазера).
Кнопка «Dim/Down»: Многофункциональный орган управления -
кнопка. Предназначается для изменения яркости свечения дисплея и
дискретного уменьшения громкости звука (в реж име регулировки
P X K/Ka C 2 3 4 L
Светодиодный
символьный
дис плей
Кнопка
«MUT E/UP»
Кнопка
«DIM/ DOWN»
Кнопка
«CITY »
Кнопка
«PWR/VOL»
Зуммер
Разъём
питания
Рупорная
антенна СВЧ
приёмника
Передняя
линза лазер-
ного приём-
ника
Монтажное
металлическое
ос нование
STINGER CAR ST
Z-1 -6- Z-2
ЛАЗЕР/РАДАР-ДЕТЕКТОР
громкости).
Кнопка «Mute/Up»: Многофункциональный орган управления -
кнопка. Предназначается для оперативного отключения звука прибора
(реж им ТИШИНА), а так ж е дискретного увеличения громкости звука
(в реж име регулировки громкости).
Кнопка «C ity»: Орган управления, предназначенны й для управления
функцией ГОРОД - выбор чувствительности приёмного устройства
детектора. Кроме этого является светодиодным сигнализатором -
стробоскопом (дополнительная светодиодная тревога).
Передняя линза оптического приёмника: Оптическое устройство,
предназначенное для приёма, усиления и передачи в лазерный при-
ёмник сигнала оптического диапазона (лазера). Задняя оптическая
линза встроена в кнопку «PWR/VOL» и предназначена для расширения
сектора обнаруж ения сигнала лазерного радара до 360° в модели
Z-2 .
Рупорная антенна СВЧ приёмника: Антенное устройство, предна-
значенное для приёма радиосигнала СВЧ диапазона и передачи в при-
ёмное устройство детектора для дальнейшей обработки.
Монтажное металл ическое основание: Механическое устройство,
предназначенное для обеспечения надёж ного крепления радар-
детектора к установочному магниту.
Зу ммер (звуковой сигнализатор): Аудио устройство, предназна-
ченное для воспроизведения звуковых сигналов тревоги и сигналов
подтверж дения изменений в настройке прибора.
Светодиодные сигнал изаторы. С игнал фарами (модель Z-2)
Радар-детектор
Stinger Z-2 оборудован дополнительными светодиод-
ными сигнализаторами (стробоскопами), встроенны ми в кнопки (кно п-
ки «Pwr/Vol» и «City» стилизованы под фары автомобиля).
Оригинальное решение производителя для гарантированного привле-
чения внимания пользователя при обнаруж ении детектором сигнала
радара (лидара). Совместно с основной визуальной тревогой на дис-
плее прибора и сигналом звукового оповещения, радар-детектор се-
рии
Car (машина) предупредит о полицейской засаде короткими
вспышками фар.
Светодиодный символьный дисплей: Символьный трафарет, под-
свеченный восьмью светодиодами в трёх цветах. Обеспечивает визу-
альное предупреж дение пользователя о присутствии сигнала радара
(лазера), условной индикации интенсивности принимаемого сигнала, а
так ж е визуального подтверж дения перехода на другой реж им работы
детектора.
STINGER CAR ST
Z-1 -7- Z-2
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОПИСАНИЕ ДИСПЛЕЯ
УСТАНОВКА ПРИБОРА
Рекомендац ии по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движ ения автомобиля, относительно радиоантенны и пе-
редней линзы оптического приёмника (фронтальная часть прибора).
Для успешной работы радар-детектора необходимо выбрать место
установки, обеспечивающее максимальны й обзор прибора. Сектор
обнаруж ения детектора не должен ограничиваться посторонними
предметами. Присутствие декоративных элементов, цифровых уст-
ройств или других приложений меж ду детектором и ветровым стеклом,
сниж ает эффективность устройства или блокируют его работу.
ВНИМАНИЕ! Устройство не долж но ограничивать обзор водителя,
кроме того, радар-детектор не долж ен угрож ать водителю (пассаж и-
ру) причинением вреда при резком торможении или другой не шта т-
ной ситуации на дороге.
Установка на магнит
Для радар-детектора
Stinger Car преду-
смотрен единственно удобный способ
установки. Устройство удерж ивается на
панели приборов автомобиля с помощью
установочного магнита.
Порядок установки следующий:
 Тщательно протрите, влаж ной тряпкой,
поверхность выбранного места установки
на приборной панели.
 Дождитесь высыхания поверхности.
 Удалите защитное покрытие с клейкого
основания магнита.
 Приж мите магнит клейким основанием
P X K/Ka C 2 3 4 L
Обнаружение в ыс окоприоритетного сигнала
Визуальное подтверждение активации режима ГОРОД
Обнаружение сигнала радара в диапазоне Х
Условная индикация уровня принимаемого с игнала
Обнаружение с игнала радара в диапазоне К или Ка. Различия
в звуковом мультитональном сигнале тревоге
Инд икатор питания. Подтверждает готовнос ть детектора к работе
STINGER CAR ST
Z-1 -8- Z-2
ЛАЗЕР/РАДАР-ДЕТЕКТОР
к выбранной поверхности на 10-15 секунд.
 Совместите металлическое основание прибора с магнитом.
ВНИМАНИЕ! Приклеивать установочный магнит необходимо при тем-
пературе поверхности не ниже +5°С. При температуре ниж е +5°С
свойства клейкой основы резко сниж ается и удерж ание детектора на
поверхности панели становится не надёж ным.
Необходимо помнить! Переустановка магнита ухудшает свойства
клейкой основы и сниж ает надёж ность крепления устройства на при-
борной панели.
Подключение питания
Питание Лазер/Радар-детектора
Stinger Car ST рассчитано от сети
постоянного напряжения в диапазоне 12 - 15В, с отрицательным по-
тенциалом (минусом) на корпусе автомобиля. Не соответствие питаю-
щего напряж ения приводит к сниж ению эффективности или неисправ-
ности прибора (пропуск сигнала радара, увеличение количества лож-
ных срабатываний) .
В комплектацию прибора входит кабель питания с адаптером прику-
ривателя автомобиля и штекером подключения в гнездо питания при-
бора.
1. Подключите малый штекер кабеля в гнездо питания детектора.
Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабе-
ля питания прибора в гнездо прикуривателя до упора.
Замена предохранителя
В адаптере кабеля питания используется 2-х амперны й предохра-
нитель (входит в комплект).
Неисправный предохранитель меняется следующим образом:
1. Аккуратно открутите верхнюю часть адаптера прикуривателя, при-
держ ивая приж имную пруж ину.
Помните: откручивать необходимо осторожно, так как предохранитель
приж ат пруж иной, которая при высвобож дении может вылететь.
2. Извлеките предохранитель и установите на его место новый.
РЕЖИМЫ РАБОТЫ
Включение и автоматическое тестирование (автотест) прибора
Для включения детектора, необходимо подключить питание к прибору,
с помощью штатного кабеля питания (входит в комплект). В подтвер-
ждение включения прибора, прозвучит звуковой сигнал и запустится
цикл автоматического тестирования (последовательная проверка ка-
налов приёма и реж имов работы). Последовательность сигналов дис-
