STINGER CAR ST
Z-7 -5- Z-7
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

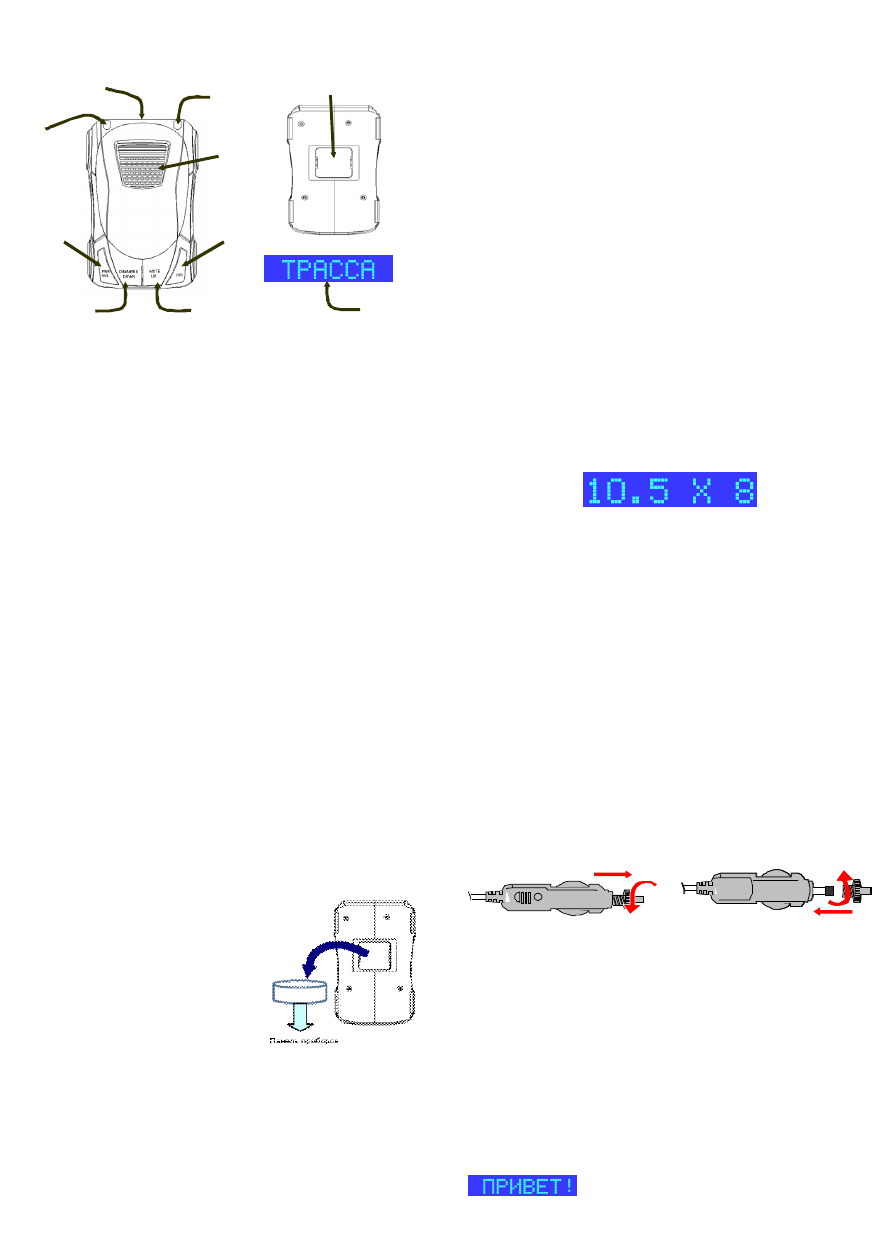

Внешний вид, органы управления и индикация радар-детектора пока-
заны на рисунке:
Разъём питания: Электрический разъём, предназначенный для по д-
ключения радар-детектора к источнику электрического тока по средст-
вам кабеля питания.
Кнопка «Pwr/Vol»: Многофункциональный орган управления - кноп-
ка. Предназначается для отключения (включения) устройства, а так же
активации реж има регулировки громкости. Кроме этого является свето-
диодным сигнализатором - стробоскопом (дополнительная светодиодная
тревога) и задней линзой оптического приёмника (приёмник сигнала
лазера). Подробности в главе «Режимы работы».
Кнопка «Dim/Menu/Down»: Многофункциональный орган управле-
ния - кнопка. Предназначается для изменения яркости свечения дис-
плея, перехода в режим настройки прибора (Меню настроек) и дискрет-
ного уменьшения громкости звука (в режиме регулировки громкости).
Подробности в главе «Режимы работы».
Кнопка «Mute/Up»: Многофункциональный орган управления - кноп-
ка. Предназначается для оперативного отключения звука прибора (ре-
жим ТИШИНА), а так ж е дискретного увеличения громкости звука (в
реж име регулировки громкости). Подробности в главе «Режимы работы».
Дис плей Кнопка
«MUT E/UP»
Кнопка
«DIM/MENU/DOWN»
Кнопка
«CITY»
Кнопка
«PWR/VOL»
Звуковой
сигнализатор
Разъём
питания
Рупорная
антенна СВЧ
приёмника
Передняя
линза лазер-
ного приём-
ника
Монтажное
металлическое
ос нование
STINGER CAR ST
Z-7 -6- Z-7
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Кнопка «City»: Орган управления, предназначенный для управления
функцией ГОРОД - выбор чувствительности приёмного устройства де-
тектора. Кроме этого является светодиодным сигнализатором - стробо-
скопом (дополнительная светодиодная тревога). Подробности в главе
«Реж имы работы».
Передняя линза оптического приёмника: Оптическое устройство,
предназначенное для приёма, усиления и передачи в лазерный приём-
ник сигнала оптического диапазона (лазера). Задняя оптическая линза
встроена в кнопку «PWR/VOL» и предназначена для расширения секто-
ра обнаружения сигнала лазерного радара до 360°.
Рупорная антенна СВЧ приёмника: Антенное устройство, предна-
значенное для приёма радиосигнала СВЧ диапазона и передачи в при-
ёмное устройство детектора для дальнейшей обработки.
Монтажное металл ическое основание: Механическое устройство,
предназначенное для обеспечения надёжного крепления радар-
детектора к установочному магниту.
Звуковой сигнал изатор: Аудио устройство, предназначенное для
воспроизведения звуковых сигналов тревоги (голосовых сообщений) и
сигналов подтверж дения изменений в настройке прибора.
Светодиодные сигнализаторы. С игнал фарами
Радар-детекторы
Stinger серии Car оборудованы дополнительными
светодиодными сигнализаторами (стробоскопами), встроенными в кно п-
ки (кнопки «Pwr/Vol» и «City» стилизованы под фары автомобиля).
Оригинальное решение производителя для гарантированного привлече-
ния внимания пользователя при обнаружении детектором сигнала рада-
ра (лидара). Совместно с основной визуальной тревогой на дисплее
прибора и сигналом звукового оповещения, радар-детектор серии
Car
(машина) предупредит о полицейской засаде короткими вспышками фар.
Дисплей: Жидкокристаллический дисплей. Является основным визу-
альным сигнализатором радар-детектора. Представляет собой восьми-
разрядное ж идкокристаллическое табло. Обеспечивает визуальное
предупреж дение пользователя о присутствии сигнала радара. Отобра-
жает частоту и интенсивность принятого сигнала, а так ж е оповещение
при обнаружении сигнала лазера и высвечивает визуальные подтвер-
ждения при смене реж има работы детектора.
Восемь буквенно-цифирных разрядов отображают информацию о при-
нятом сигнале радара в диапазоне Х с частотой 10,5 ГГц и мощностью 8
(в числовом эквиваленте).
STINGER CAR ST
Z-7 -7- Z-7
ЛАЗЕР/РАДАР-ДЕТЕКТОР
УСТАНОВКА ПРИБОРА
Рекомендации по установке прибора
Лазер/Радар-детектор ориентируется строго горизонтально и
по направлению движения автомобиля, относительно радиоантенны и
передней линзы оптического приёмника (фронтальная часть прибора).
Для успешной работы радар-детектора необходимо выбрать место уста-
новки, обеспечивающее максимальный обзор прибора. Сектор обнару-
жения детектора не должен ограничиваться посторонними предметами.
Присутствие декоративных элементов, цифровых устройств или других
приложений между детектором и ветровым стеклом, сниж ает эффектив-
ность устройства или блокируют его работу.
ВНИМАНИЕ! Устройство не долж но ограничивать обзор водителя, кро-
ме того, радар-детектор не долж ен угрож ать водителю (пассаж иру)
причинением вреда при резком тормож ении или другой не штатной
ситуации на дороге.
Установка на магнит
Для радар-детектора
Stinger Car ST предусмотрен единственно удоб-
ный способ установки. Устройство удерж ивается на панели приборов
автомобиля с помощью установочного
магнита.
Порядок установки следующий:
 Тщательно протрите, влажной тряпкой,
поверхность выбранного места установки
на приборной панели.
 Дож дитесь высыхания поверхности.
 Удалите защитное покрытие с клейкого
основания магнита.
 Приж мите магнит клейким основанием
к выбранной поверхности на 10-15 се-
кунд.
 Совместите металлическое основание
прибора с магнитом.
ВНИМАНИЕ! Приклеивание магнита к панели приборов необходимо при
температуре поверхности не ниж е +5°С. При температуре ниж е +5°С
свойства клейкой основы резко снижается и удерж ание детектора на
поверхности панели становится не надёж ным.
Необходимо помнить! Переустановка магнита ухудшает свойства
клейкой основы и сниж ает надёж ность крепления устройства на при-
борной панели.
Подключение питания
Питание Лазер/Радар-детектора
Stinger Car ST рассчитано от сети
постоянного напряж ения в диапазоне 12 - 15В, с отрицательным потен-
циалом (минусом) на корпусе автомобиля. Несоответствие питающего
STINGER CAR ST
Z-7 -8- Z-7
ЛАЗЕР/РАДАР-ДЕТЕКТОР
напряж ения приводит к сниж ению эффективности или неисправности
прибора (пропуск сигнала радара, увеличение количества ложных сра-
батываний или полный отказ детектора).
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания детек-
тора. Штекер долж ен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя
В адаптере кабеля питания используется 2-х амперный предохранитель
(входит в комплект).
Неисправный предохранитель меняется следующим образом:
1. Аккуратно открутите верхнюю часть адаптера прикуривателя, при-
держ ивая приж имную пружину.
Помните, откручивать необходимо осторожно, так как предохранитель
прижат пруж иной, которая при высвобож дении мож ет вылететь.
2. Извлеките предохранитель и установите на его место новый.
РЕЖИМЫ РАБОТЫ
Включение и автоматическое тестирование (АВТОТЕСТ) прибора
Для включения детектора, необходимо подключить питание к
прибору, с помощью штатного кабеля питания (входит в комплект),
если электропитание уже подключено, наж мите на кнопку «Pwr/Vol».
В подтверж дение включения прибора, прозвучит звуковой сигнал, ими-
тирующий запуск двигателя автомобиля и в зависимости от настройки,
автоматически запустится цикл автоматического тестирования (после-
довательная проверка каналов приёма и реж имов работы). С помощью
меню настройки системы, возможно, изменить алгоритм включения
прибора.
Существует три варианта настройки:
1. Реж им АВТОТЕСТ включен
2. Реж им АВТОТЕСТ выключен
3. Работа
В реж име «АВТОТЕСТ включен» проходит полный цикл автоматического
тестирования прибора. Последовательность сигналов дисплея в процес-
се прохож дения автоматического тестирования показана на рисунке:
- Начало автотеста. Речевой информатор воспроизводит
приветствие: «Радар-детектор Стингер приветствует Вас. Не
забудьте пристегнуть рем ни без опасности».
