ОСОБЕННОСТИ МОДЕЛИ
1. Обнаружение радара в частотных диапазонах Х, К, широкополосном Ка
2. Детектирование импульсных сигналов Ultra X, Ultra K; короткоимпульс-
ный SP (Short Pulse)
3. Отключаемый режим обнаружения системы VG-2
4. Круговое обнаружение сигнала лазера (360°)
5. Цифровая обработка сигнала
6. Защита от ложных срабатываний. ТРАССА, ГОРОД
7. Светодиодный символьный дисплей
8. Индикация уровня принимаемого сигнала
9. Дискретное изменение яркости дисплея. Режим DIM. Три уровня
10. Индивидуальное для каждого вида сигнала оповещение
11. Интенсивность тревоги пропорциональна дальности до радара
12. Плавное изменение громкости
13. Изменение тональности сигнала тревоги
14. Оперативное отключение звуковой тревоги. Режим MUTE
15. Режим ОБУЧЕНИЯ. Демонстрация работы детектора
16. Автоматическое тестирование после включения
17. Сохранение настроек после отключения прибора
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

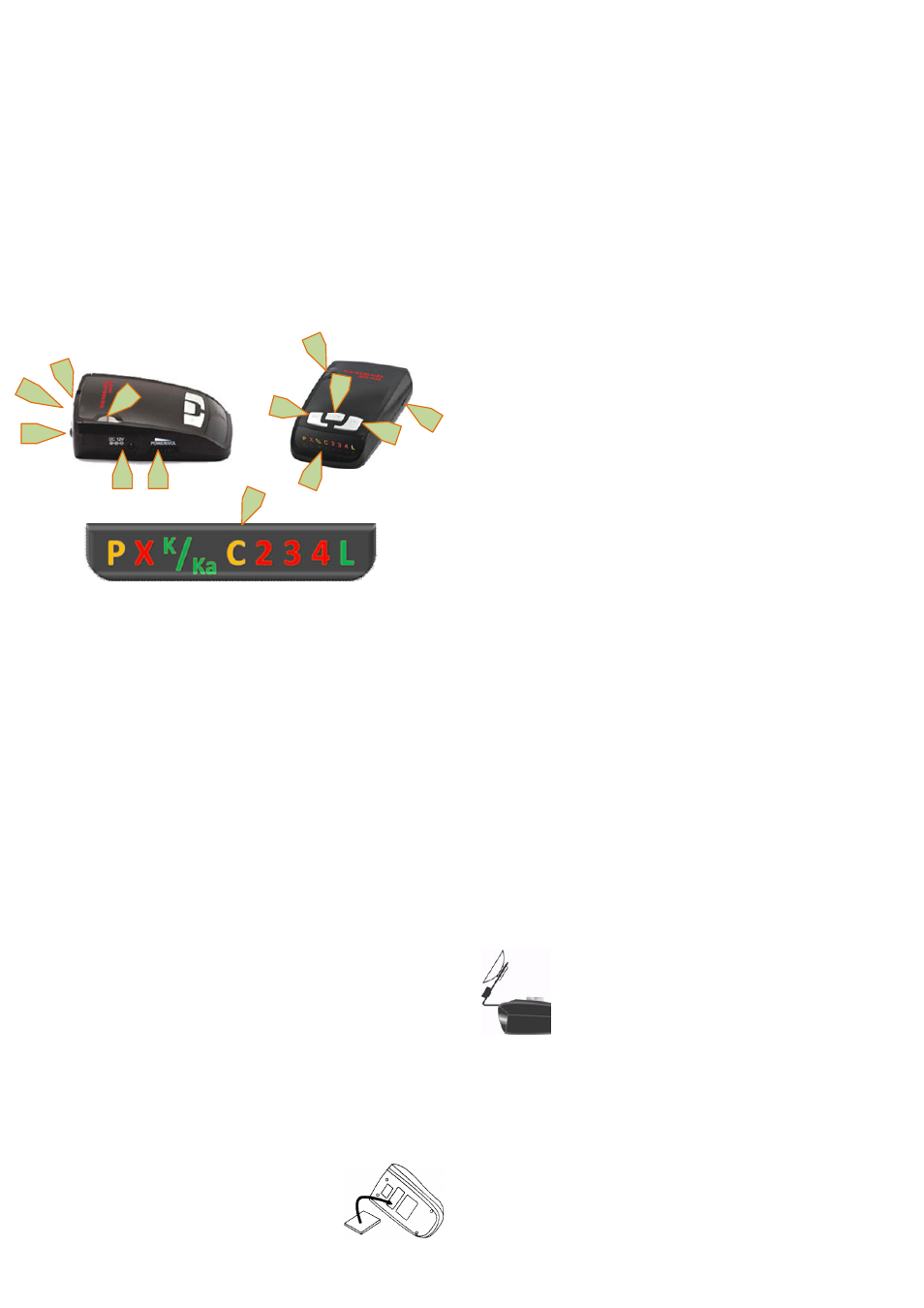

На рисунке показан внешний вид прибора, органы управления и инди-
кации:
1 2
8
7
6.1
6 5
4
3
6.1
10
9
10
ЛАЗЕР/РАДАР-ДЕТЕКТОР
224Black -6- 224Black
CRUNCH
1. Гнездо подключения кабеля питания. Электрический разъём,
предназначенный для подключения электрического тока, от сети авто-
мобиля, с помощью кабеля питания.
2. Выключатель/Регулятор громкости – «POWER/VOL». Электри-
ческий выключатель с функцией реостата. Данный элемент выполняет
две функции, это включение (выключение) устройства и регулировка
громкости звука.
3. Кнопка «DIM». Орган управления яркостью дисплея. Кратковре-
менное нажатие кнопки изменяет яркость свечения индикаторов дис-
плея. Подробности в главе «Режимы работы».
4. Кнопка «MUTE». Кнопка отключения звуковой тревоги. Кратковре-
менное нажатие кнопки блокирует звуковую тревогу. Подробности в
главе «Режимы работы».
5. Кнопка «CITY». Орган управления чувствительностью приёмного
устройства прибора. Кратковременным нажатием кнопки включается
режим ГОРОД. Подробности в главе «Режимы работы».
6. Фронтальная линза лазерного приёмника. Оптическое устройст-
во, предназначенное для обнаружения сигнала лазера.
Примечание. В Лазер/Радар-детекторе CRUNCH 224В верхняя оптиче-
ская линза (6.1) расширяет сектор обнаружения лазера до 360°.
7. Защитный экран. Радиопрозрачная пластина, выполняющая функ-
цию механической защиты рупорной антенны детектора. Кроме того, на
входе оптического приёмника, защитный экран, формирует пассивный
оптический усилитель (линзу), который фокусирует рассеянный сигнал
лазера точно на датчик приёмника.
8. Технологический паз. Слот (щель) установки прибора на держа-
тель кронштейна. Подробности в главе «Установка прибора».
9. Зуммер. Звуковой сигнализатор. Аудиоустройство, предназначенное
для формирования сигналов тревоги и звуковых подтверждений при
настройке режима работы прибора.
10. Дисплей. Светодиодное символьное табло. Матовый трафарет,
подсвеченный разноцветными светодиодами. Каждый символ трафарета
формирует индикатор, который сигнализирует пользователю об обна-
ружении радара или подтверждает включение режима.
 Индикатор [
P ]. Символ жёлтого цвета (Power-Питание). Непрерыв-
ное свечение индикатора подтверждает готовность устройства к
работе.
 Индикатор [ X ]. Символ красного цвета. Мигание индикатора преду-
преждает пользователя об обнаружении присутствия сигнала в
диапазоне «Х». Изменение периодичности мигания светодиода, го-
ворит об изменении интенсивности принимаемого сигнала. Т.е. ме-
няется дальность до источника сигнала (полицейского радара).
ЛАЗЕР/РАДАР-ДЕТЕКТОР
224Black -7- 224Black
CRUNCH
 Индикатор [ К/Ка ]. Групповой символ зелёного цвета. Мигание
индикатора предупреждает об обнаружении сигнала в диапазоне
«К» или диапазоне «Ка». Изменение периодичности мигания све-
тодиода, говорит об изменении интенсивности принимаемого сиг-
нала (дальности до полицейского радара). Подробности в главе
«Обнаружение сигнала».
 Индикатор [ С ]. Символ жёлтого цвета. Загорается после активации
режима ГОРОД.
 Индикаторы [ 2 ], [ 3 ], [ 4 ]. Символы красного цвета. Последова-
тельное вспыхивание данных символов указывает на изменение
интенсивности принимаемого сигнала радара.
 Индикатор [ L ]. Символ зелёного цвета. Мигает с максимальной
интенсивностью при обнаружении, радар-детектором, сигнала ла-
зера.
УСТАНОВКА ПРИБОРА
Установка Лазер/Радар-детектора CRUNCH 224В внутри са-
лона автомобиля возможна двумя способами: на панели приборов и на
ветровом стекле. Процесс установки не требует участие технического
персонала, радар-детектор может поставить любой автолюбитель, не
обладающий специальными навыками.
При установке прибора необходимо придерживаться следующих пра-
вил:
1. Место расположения должно обеспечивать свободный доступ води-
теля к органам управления прибора
2. После установки прибор не должен ограничивать обзор водителю
3. Радар-детектор не должен угрожать водителю или пассажиру нане-
сением травмы в случае резкого торможения или другой нештатной
ситуации в пути
4. Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения
5. Место расположения детектора необходимо выбирать, с учетом дли-
ны штатного кабеля питания
6. Установка прибора на панель приборов, с использованием велкро,
необходимо производить при температуре поверхностей не ниже +5°С.
Установка на панель приборов
Велкро застёжка (липучка), входящая в ком-
плект поставки прибора, для некоторых моделей авто-
мобилей, наиболее удобный вариант крепления.
Для установки Лазер/Радар-детектора
CRUNCH на
панель приборов необходимо:
1. Тщательно протереть место предполагаемой уста-
новки на панели приборов, а также основание самого радар-детектора,
ЛАЗЕР/РАДАР-ДЕТЕКТОР
224Black -8- 224Black
CRUNCH
используя для этого влажную ткань. Дождаться высыхание поверхно-
стей.
2. Удалить защитное бумажное покрытие с клейкой стороны велкро и
прижать к основанию детектора на 10 - 15 секунд.
3. Удалить защитное бумажное покрытие с другой стороны велкро и
прижать клейкой стороной к выбранному месту установки на панели
приборов. Так же придерживайте велкро в течение 10 - 15 секунд.
4. Установить детектор, совместив обе части велкро застёжки.
ВНИМАНИЕ! Приклеивание велкро застёжки необходимо производить
при температуре поверхностей не ниже +5°С. При температуре ниже
+5°С свойства клейкого основания резко ухудшаются и удержание де-
тектора на поверхности панели становится не надёжным.
Необходимо помнить! Переустановка велкро снижает надёжность
крепления устройства на приборной панели по причине потери удержи-
вающего качества клейкого основания.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предпола-
гает использование кронштейна с вакуумными крепежами (присосками),
входящими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на крон-
штейне, вставив их в специально выполненные отверстия
(если это необходимо).
2. Для фиксации кронштейна на ветровом стекле нужно
прижать присоски, с небольшим усилием, к поверхности
стекла.
3. Чтобы установить детектор на держатель кронштейна,
используйте технологический паз в верхней части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, возможно выгибание держателя кронштейна.
ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения технологического паза и корпуса при-
бора.
Подключение питания
Электропитание Лазер/Радар-детектора CRUNCH 224В рас-
считано от источника постоянного напряжения в диапазоне 12 - 15В, с
отрицательным потенциалом (минусом) на корпусе автомобиля. Не со-
ответствие питающего напряжения приводит к снижению эффективно-
сти прибора (пропуск сигнала радара, увеличение количества ложных
срабатываний) или полной его неисправности.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
