DTG(E)130 - 35/45/65/90/115 Eco.NOxPlus, MC35E / MC45 / MC65 / MC90 / MC115
09/05/07 - 300005853-001-D

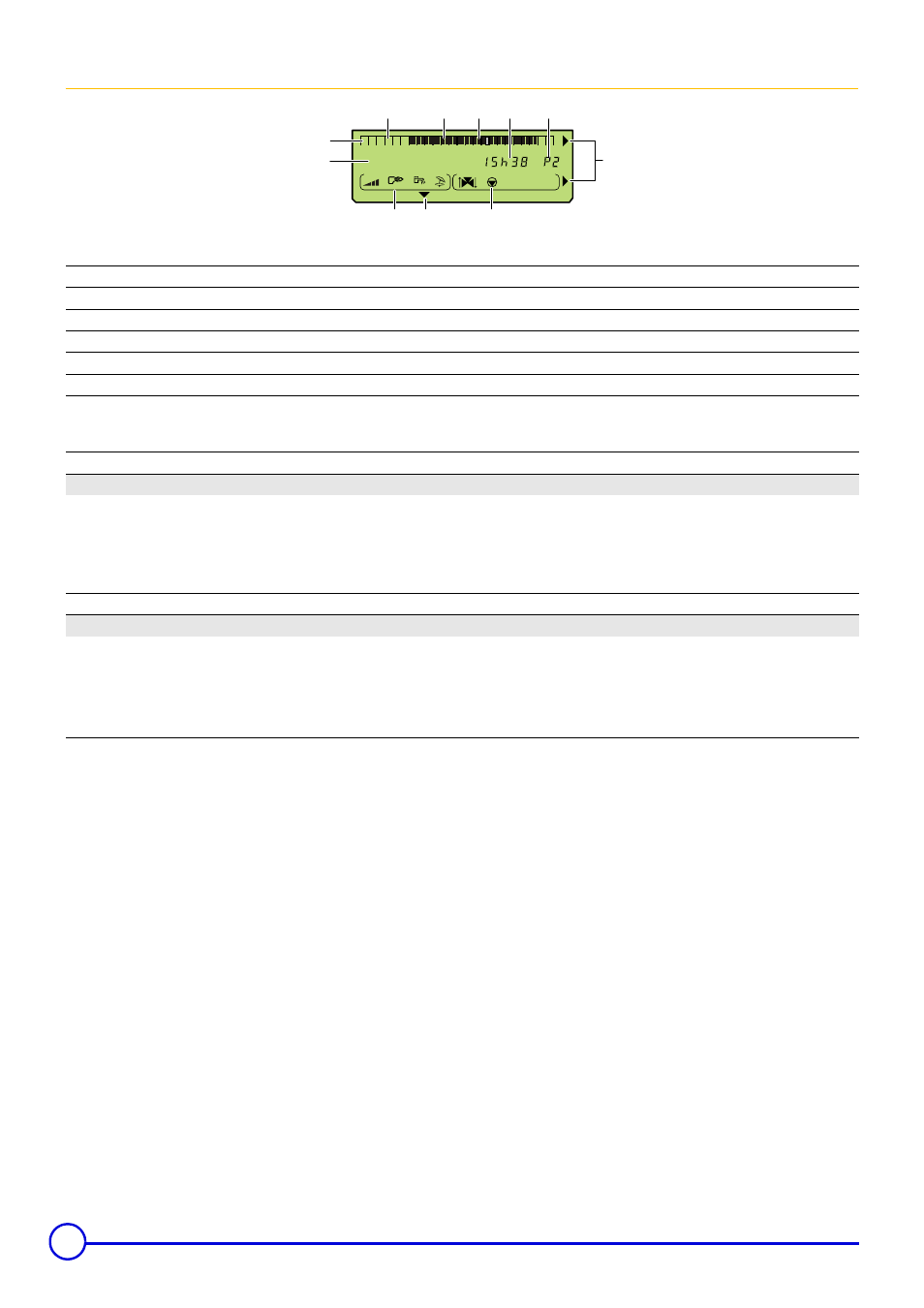

Дисплей
1
Текстовая и цифровая индикация
2
Графический индикатор отображения программы для контура А, В или С
3
Светлый участок : Период отопления с пониженной комнатной температурой или запрещенного нагрева водонагревателя
4
Темный участок : Период отопления с комфортной комнатной температурой или разрешенного нагрева водонагревателя
5
Мигающий курсор, обозначающий текущий час
6
Цифровая индикация (текущий час, изменяемые величины, параметры и т.д.)
7
Индикация активной программы, P1, P2, P3, P4
или
E : автоматическое отключение отопления в летнем режиме работы
8
Мигающие стрелки обозначают, что значения параметров могут быть изменены при помощи клавиш + и -
9
Символы работы контуров
>
=
:
A, B, C
Открытие 3-ходового смесителя
Закрытие 3-ходового смесителя
Насос отображаемого контура работает
Имя отображаемого контура
10
Стрелка, отображаемая над активным режимом работы
11
Символы, обозначающие активное состояние входов/выходов
D
#
T
Горелка работает
Загрузочный насос ГВС работает
Летний режим работы
Недоступно
0
2
4
6
8
10
12
14
16
18
20
22
24
A
bar
3
4
5
6
7
9
10
11
8
2
1
B C
BOCKP.
