11
29/05/06 -300008933-001-A
BMR 80
4.8
Контур циркуляции горячей санитарно-технической воды
Для обеспечения подачи горячей воды с момента открытия
кранов можно установить контур циркуляции между точками
разбора и трубопроводом рециркуляции водонагревателя
горячей санитарно-технической воды. В этом контуре должен
быть предусмотрен обратный клапан.
4.9
Меры, необходимые для предотвращения обратного течения горячей воды
Предусмотреть обратный клапан на контуре холодной
санитарно-технической воды.
В случае, когда водонагреватель закрыт, обратный клапан
должен быть легко доступен.

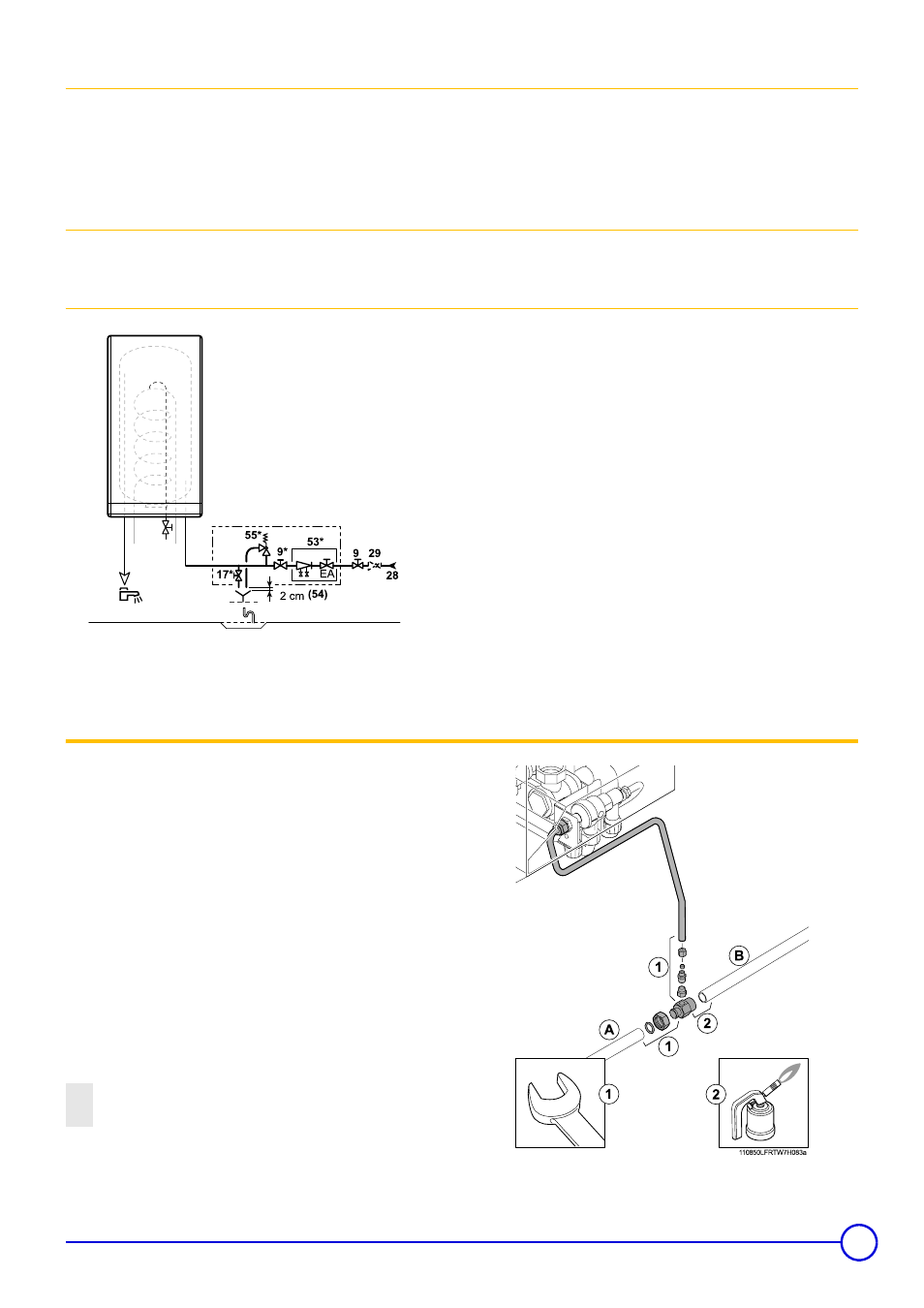

4.10
Примеры установок
9.
Отсечной вентиль
17.
Сливной вентиль
24.
Первичный вход теплообменника водонагревателя горячей
санитарно-технической воды
25.
Первичный выход теплообменника водонагревателя горячей
санитарно-технической воды
28.
Вход холодной санитарно-технической воды
29.
Редуктор давления :- Если питающее давление превышает
80% калибровки клапана или группы безопасности (например,
5,5 бар для опломбированной группы безопасности при 7 бар),
редуктор давления должен быть установлен до
водонагревателя горячей санитарно-технической воды
53.
Защитный набор тип ЕА (запорный вентиль + обратный клапан)
54.
Окончание отводящего трубопровода должно быть свободным
и видимым на 2-4 см выше сливной воронки
55.
Опломбированный и тарированный на 7 бар
предохранительный клапан санитарно-технической воды
56.
Воздухоотводчик
57.
Выход горячей санитарно-технической воды
5 Заполнение установки
Соединительная деталь, тройник и трубопровод из отожженной
меди поставляются с рамой.
Отрезать медную трубу нужной длины при помощи
трубореза.
24
25
28
57
56
8953N029B
A Вход холодной санитарно-технической воды
B к группе безопасности
