Названия и назначение компонентов
1-5
Пе
ре
д нач
ало
м
испо
льзов
ани
я данн
ог
о
п
рин
тер
а
1
c Световые индикаторы и клавиша
замены тонера
Индикаторы отображают статус принтера, а
клавиша используется для замены тонерного
картриджа. (См. стр. 1-7)
d Универсальный лоток
Для подачи бумаги в принтер из универсального
лотка откройте данную панель и загрузите в
лоток бумагу. (См. стр. 2-18)
e Направляющие для бумаги
Положение направляющих для бумаги можно
настроить согласно ширине бумаги, загруженной
в универсальный лоток. Лоток также оснащен
ограничительными направляющими, таким
образом, бумага может загружаться до уровня
этих направляющих. (См. стр. 2-21)
f Вспомогательный лоток
Данный следует выдвигать при загрузке бумаги
в универсальный лоток. Убедитесь, что
выдвинули данный лоток перед тем, как
загружать бумагу в универсальный лоток.
g Удлиняющий лоток
Откройте удлиняющий лоток при загрузке
бумаги большей длины, такой как бумага
формата А4, во избежание свисания бумаги из
лотка.
h Вентиляционные отверстия (для забора
воздуха)
Данные отверстия втягивают воздух в принтер
для охлаждения внутренних деталей.
i Ручки для перемещения принтера
При перемещении принтера возьмитесь за эти
ручки и крепко держите принтер. (См. стр. 5-44)
j Выключатель питания
При помощи данного выключателя питания
осуществляется включение и выключение
принтера.

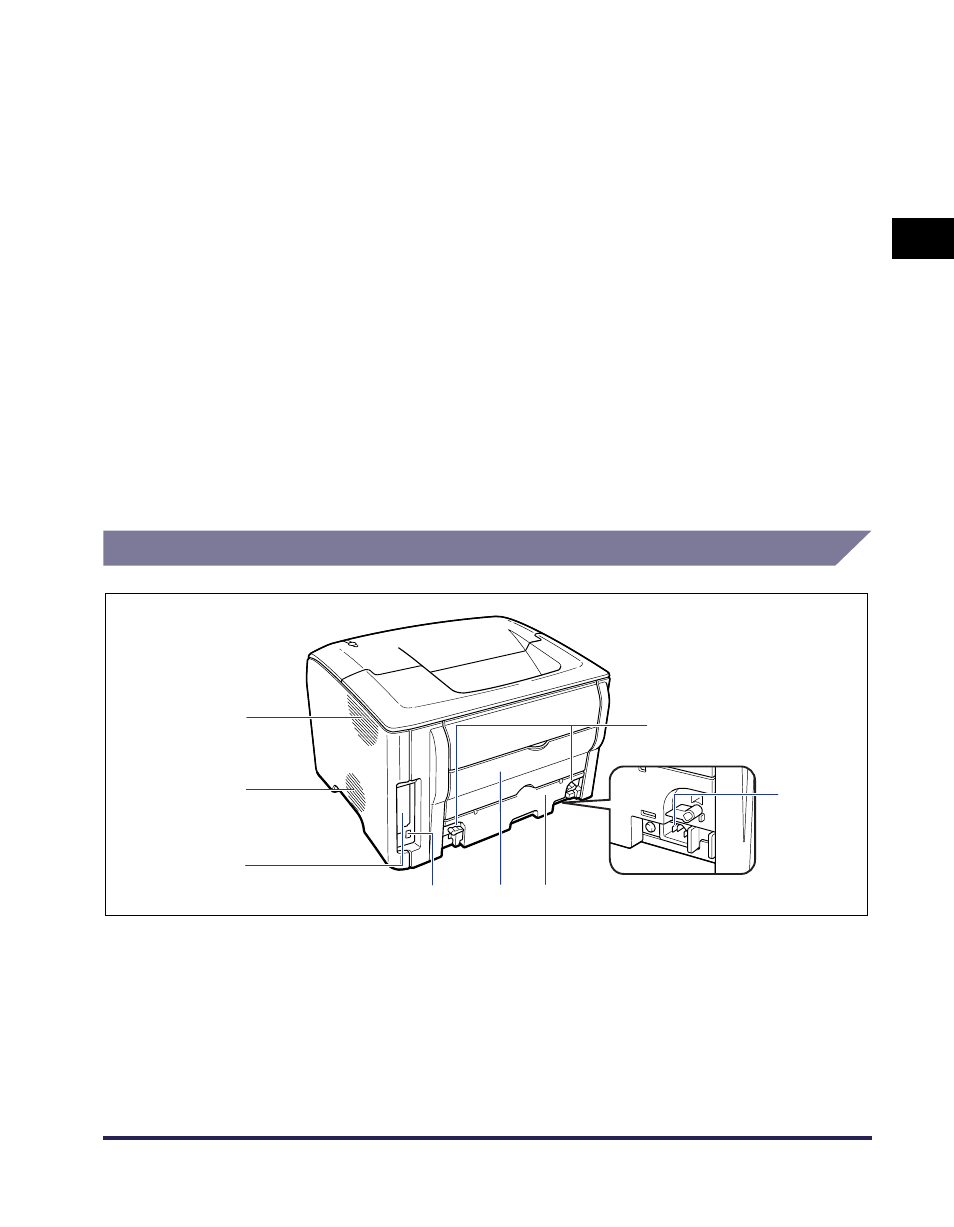

Вид сзади
a Вентиляционные отверстия
(выпускные)
Выпускные вентиляционные отверстия
используются для охлаждения внутренних
деталей принтера.
b Рычаги освобождения блокировки
Используйте данные рычаги для извлечения
термофиксатора при его замене или извлечении
из него застрявшей бумаги. (См. стр. 7-22)
c Разъем питания
Подключите входящий в комплект шнур питания
к этому разъему.
d Термофиксатор
Этот блок закрепляет тонер на бумаге.
e Нижний выходной лоток
На этот лоток выводятся листы бумаги
отпечатанной стороной вверх. (См. стр. 2-15)
a
h
f
e
d
b
c
g
