TL-WDR4300
Беспроводной гигабитный маршрутизатор серии N
5
Вкл.
Беспроводное устройство было успешно подключено к сети
посредством функции WPS.
Быстро
мигает
Не удалось подключить беспроводное устройство к сети
посредством функции WPS.
Выкл.
К порту USB нет подключённых устройств хранения данных
или принтера.
(USB на
задней панели)
Вкл.
К порту USB подключено устройство хранения данных или
принтер.
Табл. 1-1 Светодиодная индикация
)
Примечание:
После того, как устройство было успешно подключено к сети через функцию WPS,
индикатор WPS будет продолжать гореть примерно 5 минут, а затем погаснет.
1.4.2 Задняя панель

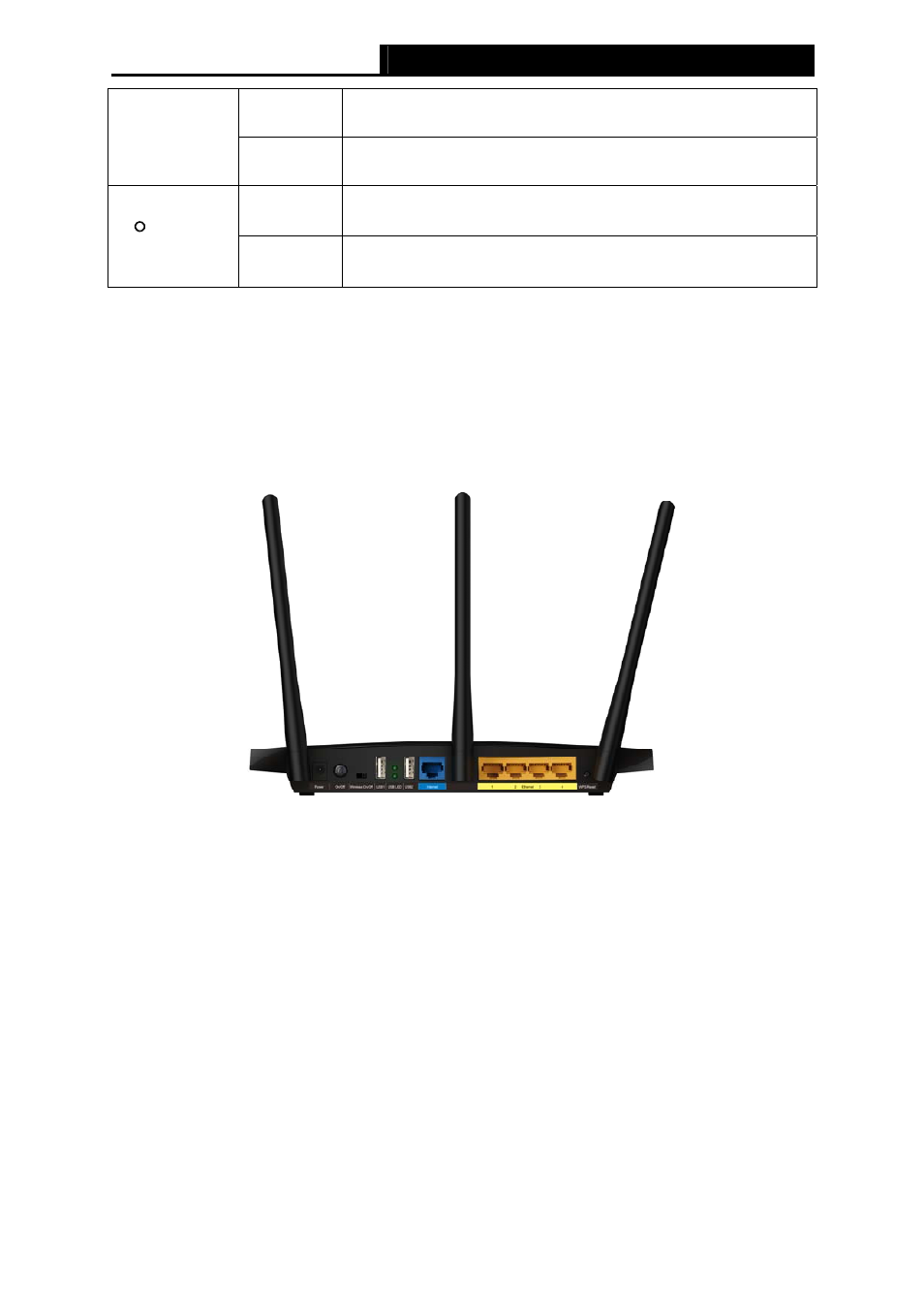

Рис. 1-2 Задняя панель
На задней панели расположены следующие элементы (слева направо).
¾
POWER: Разъем для подключения питания. Используйте адаптер питания, входящий в
комплект поставки беспроводного маршрутизатора TL-WDR4300 серии N.
¾
On/Off (Вкл./Выкл.): Кнопка включения/выключения питания.
¾
Wireless On/Off (Беспроводное вещание Вкл./Выкл.): Данный переключатель
служит для включения/выключения беспроводного вещания.
¾
USB: Разъем для подключения устройства хранения данных или принтера.
¾
Internet: WAN-порт используется для подключения DSL/кабельного модема или сети
Ethernet.
¾
Ethernet (1, 2, 3, 4): Эти порты (1, 2, 3, 4) используются для подключения
маршрутизатора к компьютерам локальной сети.
