TL-WDR3600
N600 Двухдиапазонный беспроводной гигабитный маршрутизатор
104

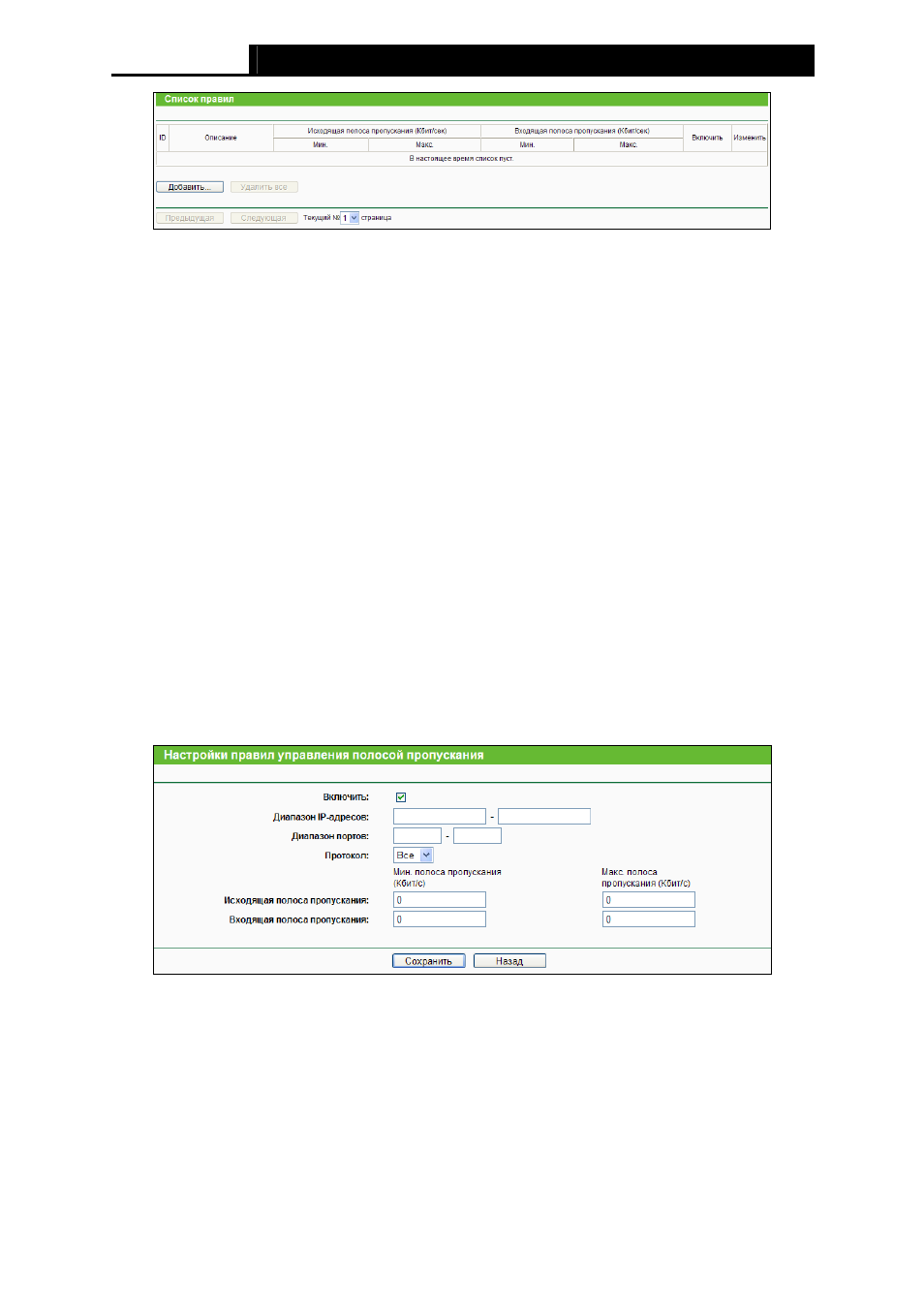

Рис. 4-94 Список правил
¾
Описание – Содержит информацию по правилам, например диапазон адресов.
¾
Исходящая полоса пропускания – В этом поле отображается информация по
максимальному и минимальному значению полосы для исходящего трафика,
проходящего через WAN-порт. Значение по умолчанию 0.
¾
Входящая полоса пропускания – В этом поле отображается информация по
максимальному и минимальному значению полосы для входящего трафика,
проходящего через WAN-порт. Значение по умолчанию 0.
¾
Включить – Это поле содержит информацию по состоянию правила.
¾
Изменить – Редактировать правило. Чтобы удалить правило, воспользуйтесь кнопкой
Удалить.
Чтобы добавить или изменить правило управления полосой пропускания,
необходимо сделать следующее:
1. Нажмите кнопку Добавить… (см. рис. 4-94). Должно открыться окно, как показано на
рис. 4-95.
2. Введите следующие данные.
Рис. 4-95 Настройки правила управления полосой пропускания
z
Включить - Вы можете включить правило, отметив ячейку.
z
Диапазон IP-адресов - Укажите диапазон IP-адресов.
z
Диапазон портов - Укажите диапазон портов локальной сети.
z
Протокол - Выберите протокол (TCP, UDP, TCP/UDP).
z
Исходящая полоса пропускания - В этом поле укажите информацию о
максимальном и минимальном значении полосы для исходящего трафика,
проходящего через WAN-порт. Значение по умолчанию 0.
