Приложение А: Технические характеристики
Общие характеристики
Стандарты
IEEE802.3 10Base-T IEEE802.3u 100Base-TX
IEEE802.3ab 1000Base-TX
Топология Star
Протокол CSMA/CD
Скорость передачи
данных
Ethernet: 10МБ/с (полудуплексный),
20МБ/с (полнодуплексный)
Fast Ethernet: 100МБ/с (полудуплексный),
200 МБ/с (полнодуплексный)
Gigabit Ethernet: 2000 МБ/с (полнодуплексный)
Среда передачи
(кабель) 10Base-T: кабель UTP категории 3, 4, 5 (максимум 100м)
EIA/TIA-568 100Ω, STP (максимум 100 м)
100Base-TХ: кабель UTP категории 5, 5e (максимум 100м)
EIA/TIA-568 100Ω, STP (максимум 100м)
1000Base-TХ: кабель UTP категории 5, 5e (максимум 100м)
EIA/TIA-568 100Ω, STP (максимум 100м)
Количество
портов
16/8/24/48 порта автокоммутации RJ-45 на 10/100МБ/с
1/2/2/3 порта автокоммутации RJ-45 на 10/100/1000МБ/с
Светодиодные
индикаторы
Питания, соединения/ передачи данных,100М, 1000М
Метод передачи С промежуточной буферизацией
Распознавание адреса МАС Автоматическое распознавание и обновление
Параметры фильтра
трансмиттер 10Base-T: 14880 пакетов в секунду/порт
трансмиттер 100Base-TХ: 148800 пакетов в секунду/порт
трансмиттер 1000Base-TХ: 1488000 пакетов в секунду/порт
Параметры передачи трансмиттер 10Base-T: 14880 пакетов в секунду/порт
трансмиттер 100Base-TХ: 148800 пакетов в секунду/порт
трансмиттер 1000Base-TХ: 1488000 пакетов в секунду/порт
Безопасность и выбросы ФКС, канадский стандарт (модель TL-SL1226)
Физические и экологические параметры
Размеры (ширина х
длина х высота)
440 мм х 180 мм х 44 мм TL-SL1117/1226
Источник питания 100-240 В – 50-60 Гц (TL-SL1117/1226)
(внутренний универсальный источник питания)
Температура эксплуатации 0-40 градусов С
Температура хранения -40 - +70 градусов С
Влажность при хранении 10%-90% без конденсата
Влажность при эксплуатации 5%-90% без конденсата
Приложение В: Выявление и устранение неисправностей
1. Не горит светодиодный индикатор питания
Убедитесь, что кабель питания правильно подключен к источнику питания.
Убедитесь, что источник питания включен.
2. Не горит светодиод соединения/работы при подключении устройства к
соответствующему порту
Убедитесь, что соединительные кабели до упора вставлены в коммутатор и
подключаемое устройство.
Убедитесь, что подключенное устройство включено и исправно.
Длина кабеля должна быть меньше 100 метров.
Приложение С: контактная информация
Пожалуйста, связывайтесь с нами по вопросам установки или эксплуатации
гигабитных коммутаторов Ethernet TL-SL1117 / TL-SL1210 / TL-SL1226/TL-SL1351
E-mail: [email protected]
Website: http://www.tp-link.com
АВТОРСКИЕ ПРАВА И ТОРГОВЫЕ МАРКИ
Спецификации продукта могут изменяться без предварительного уведомления.
TP-LINK – это зарегистрированная торговая марка компании «TP-LINK Technologies
Co.Ltd.».
Все другие товарные знаки, использованные в данном документе, являются
собственностью их владельцев.
Воспроизведение частей спецификации в любой форме, любыми средствами,
изготовление любых производных продуктов, таких как переводы, трансформации
или адаптация без разрешения компании «TP-LINK Technologies Co.Ltd.»
запрещены. © TP-LINK Technologies Cо. Ltd. Все права защищены.
ЗАЯВЛЕНИЕ ФЕДЕРАЛЬНОЙ КОМИССИИ по СВЯЗИ (ФКС)
Данный коммутатор прошел испытания и соответствует ограничениям,
установленным для цифровых устройств класса В согласно части 15 Правил ФКС.
Эти ограничения установлены для обеспечения защиты от вредного воздействия
при установке в жилых помещениях.
Оборудование генерирует, использует и может излучать радиоволны в окружающее
пространство, и при установке и эксплуатации с несоблюдением инструкций может
оказывать вредное воздействие на радиокоммуникации. Однако соблюдение
всех правил не гарантирует того, что его излучение не вступит в интерференцию
с приборами определенного типа. Если оборудование причиняет вред радио-
и телевизионным приемникам, которое можно установить путем включения и
выключения оборудования, пользователю рекомендуется попытаться устранить
воздействие одним из следующих способов:
Поверните или переместите принимающую антенну
Увеличьте расстояние между оборудованием и приемником
Включите оборудование в розетку в другой цепи, чем та цепь, к которой
подключен приемник.
Обратитесь за помощью к дилеру или опытному радио/ТВ-технику.
Устройство соответствует требованиям части 15 Правил ФКС. Эксплуатация
допускается при соблюдении следующих двух условий:
Данное устройство не должно причинять вреда.
Данное устройство должно принимать любое излучение, в том числе такое,
которое может привести к нежелательной работе.
ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ Европейского Союза
(ЕВРОПА)
В соответствии с Директивой ЕМС 89/336/ЕЕС, Директивой о низковольтном
оборудовании 73/23/ЕЕС, коммутатор соответствует требованиям следующих
стандартов:
EN55022
EN55024
EN60950
ПРИМЕЧАНИЕ О БЕЗОПАСНОСТИ
Внимание!
Не используйте данный продукт в тех местах, где возможно попадание воды
(например, рядом с ванной, раковиной, кухонной мойкой, стиральной машинкой, в
сырых подвальных помещениях, рядом с бассейном или на мокрой поверхности).
Избегайте использования данного продукта во время грозы. В этом случае возможно
поражение электрическим током при ударе молнии.




1)
2)



5 6 7
24+2G Gigabit Switch
Power
1000M
2 4 6 8 10 12 14 16 18 20 22 24
1 3 5 7 9 11 13 15 17 19 21 23
TL-SL1226
Link/Act
Link
Link
Act
Act
100Mbps
100Mbps
GIGA1 GIGA2
GIGA2
GIGA1
10/100/1000Mbps
9 11 13 15
10 12 14 16
1 3 5 7
2 4 6 8
17 19 21 23
18 20 22 24 10/100Mbps

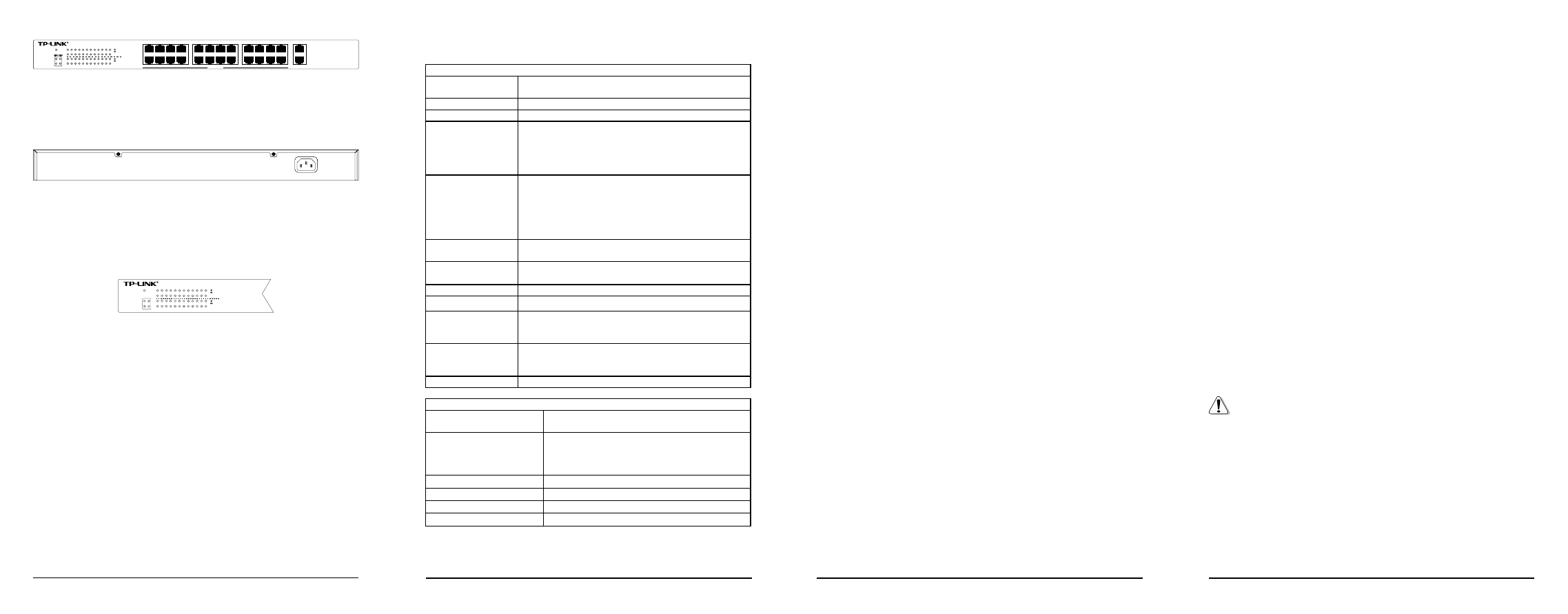

Рисунок 3-1, схематичное изображение передней панели модел TL-SL1226
3.2 Задняя панель
Задняя панель модели TL-SL1226 имеет только разъем для шнура питания.
Вставьте штекер типа «мама» в разъем на задней панели коммутатора, а штекер
типа «папа» в розетку.
100-240V 50-60Hz 0.6A ~
Рисунок 3-2, схематичное изображение задней панели модели TL-SL1226
3.3 Светодиодные индикаторы
Светодиодные индикаторы включают индикаторы питания, соединения/передачи
данных, индикаторы 100/1000 МБ/с, которые используются для мониторинга
работы и выявления неисправностей коммутатора. Ниже обозначены светодиодные
индикаторы и дано объяснение назначения каждого из них.
24+2G Gigabit Switch
Power
1000M 2 4 6 8 10 12 14 16 18 20 22 24
1 3 5 7 9 11 13 15 17 19 21 23
TL-SL1226
Link/Act
Link
Link
Act
Act
100Mbps
100Mbps
GIGA1 GIGA2
Рисунок 3-3, схематичное изображение светодиодных индикаторов модели TL-SL1226
Светодиодный индикатор питания: Этот индикатор загорается, когда коммутатор
подключается к источнику питания. Если индикатор не горит, пожалуйста, проверьте
блок питания и шнур питания.
Светодиодный индикатор соединения/передачи данных: Этот индикатор
отображает статус соединения/передачи данных. Индикатор горит зеленым цветом,
когда устройство подключается к соответствующему порту и мигает при передаче
или получении данных через соответствующий порт.
Светодиодный индикатор 1000 МБ/с: Светодиодный индикатор соответствующего
гигабитного порта будет гореть зеленым цветом, когда гигабитный порт подключен к
устройству на 1000 МБ/с.
Светодиодный индикатор 100 МБ/с: Светодиодный индикатор соответствующего
мегабитного порта будет гореть зеленым цветом, когда порт подключен к устройству
на 100 МБ/с.
4
