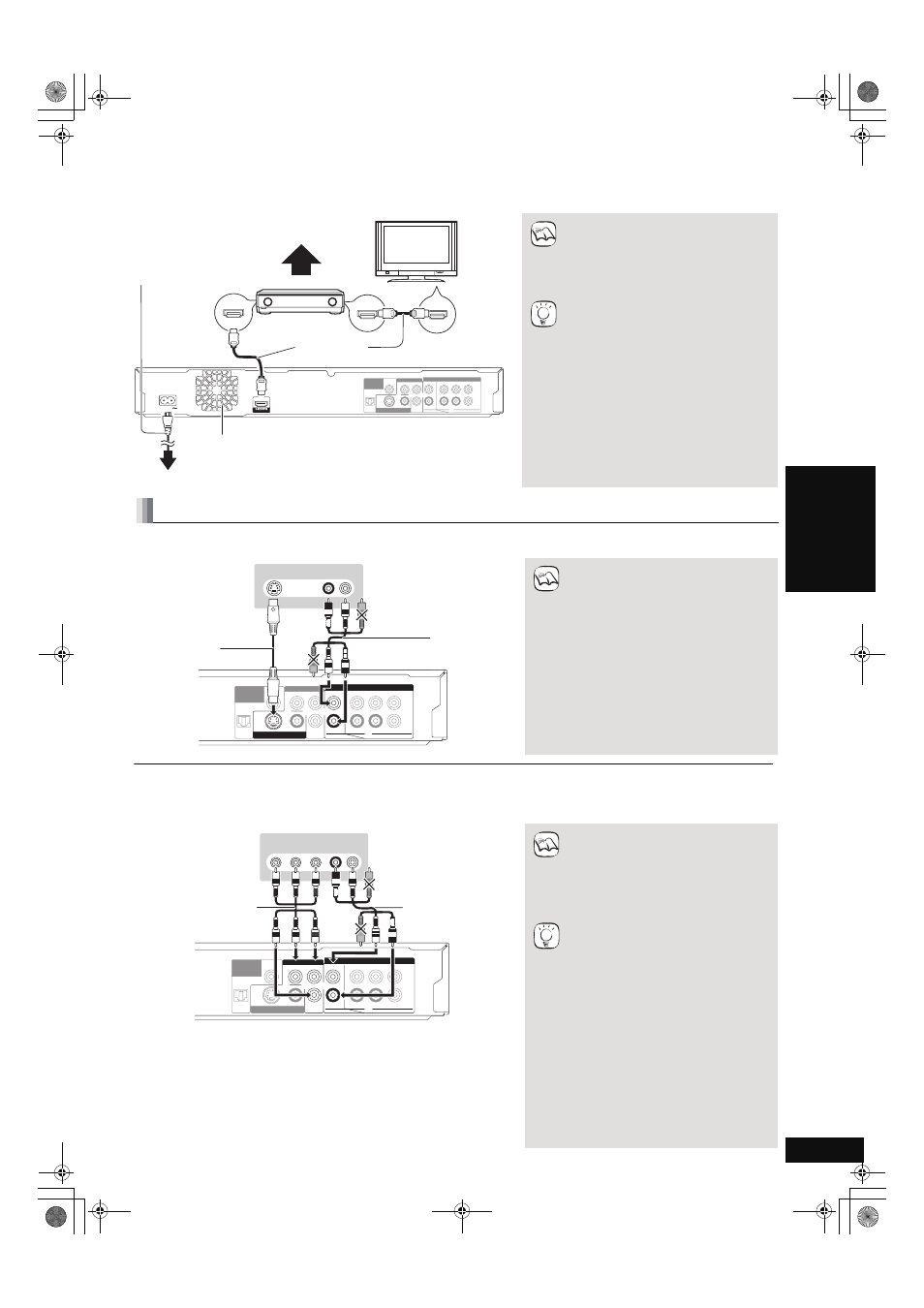

C Підключення до HDMI-сумісного телевізора і HDMI-сумісному підсилювачу/

ресіверу

При підключенні до сумісного підсилювача/ресівера можна насолоджуватися звуком, записаним з допомогою Dolby Digital Plus,
Dolby TrueHD або DTS-HD.

Пpимiткa

Paди

НЕOБXIДHI HACTРOЙКИ
≥“HDMI Video Mode” та “HDMI Audio

Output” : “On” (> 24)

≥ “Speaker” : “Multi-Channel” (> 24)

≥ “Digital Audio Output” : Залежно від

підключеного підсилювача/ресівера (> 23)

За допомогою даного підключення
можна використовувати VIERA Link
“HDAVI Control” (
> 19).

Методи підключення для використання інших терміналів відео

D З S VIDEO OUT

Термінал S VIDEO OUT надає “живіше” зображення, ніж термінал VIDEO OUT.

Пpимiткa

≥ Відео високого дозволу не можна добитися

за допомогою даного підключення.
Використовуйте підключення

B (> 6),

C або E для відео високого дозволу.

≥ Відключите жовтий роз’єм кабелю аудіо/

відео.

≥ Фактична якість відео залежить від

телевізора.

E З COMPONENT VIDEO OUT

Ви можете насолоджуватися зображеннями високого дозволу за допомогою підключення до компонентних відеотерміналів, які
підтримують сигнали 720p (750p) і 1080i (1125i).

Пpимiткa

Paди

≥ Підключите термінали однакового кольору.

≥ Відключите жовтий роз’єм кабелю аудіо/

відео.

≥Розподільча здатність виводу відео

даних обмежується “576p/480p”, коли
здійснюється вивід даних DVD-Video,
DivX та BD-Video дисків, записаних із
частотою 50 кадрів на секунду, із
терміналів COMPONENT VIDEO OUT.

Якщо у вас звичайний телевізор (КПТ:
катодна променева трубка)
≥ Прогресивний вивід даних може

викликати деяке мерехтіння, навіть,
якщо дані сумісні із прогресивною
системою. Вимкніть “Progressive”, якщо
виникають такі проблеми. Те ж саме
відноситься до багатосистемних
телевізорів, які використовують режим
PAL.
(> 21, “Progressive”)

Для насолоди відео високого дозволу/
прогресивним відео
≥ Підключитеся до телевізора, який підтримує

576p/480p або вище.

≥ Встановите “Component Resolution” на “576p/

480p”, “720p” або “1080i”. (> 24)

≥ Встановите “HDMI Video Mode” на “Off”.

(> 24)
Інакше відео виводиться як 576i/480i.

AC IN

AV OUT

FRONT R /R

VIDEO OUT

S VIDEO OUT

OPTICAL

COAXIAL

FRONT L /L

SUBWOOFER

CENTER

SURROUND

AUDIO OUT

COMPONENT VIDEO OUT

DIGITAL AUDIO

OUT

(PCM/BITSTREAM)

2ch

5.1ch

Y

PB

PR

L

R

L

R

Please
connect
directly
to TV.

HDMI IN

HDMI OUT

HDMI IN

HDMI AV OUT

Мульті-канальниє
колонки

HDMI
сумісний
телевізор

Задня частина
пристрою

Мережевий шнур
(входить до комплекту
постачання)
Підключайте тільки після
завершення решти всіх
підключень.

До побутової розетки
(змінний струм від

230 до 240 В, 50 Гц)

Кабель HDMI

HDMI-сумісний
підсилювач/ресівер

Вентилятор охолоджування

FRONT R /R

VIDEO OUT

S VIDEO OUT

OPTICAL

COAXIAL

FRONT L /L

SUBWOOFER

CENTER

SURROUND

AUDIO OUT

COMPONENT VIDEO OUT

DIGITAL AUDIO

OUT

(PCM/BITSTREAM)

2ch

5.1ch

Y

P

B

P

R

L

R

L

R

Please
connect
directly
to TV.

AUDIO IN
R L

S VIDEO IN

Задня частина
пристрою

Аудіо/відеокабель
(входить до комплекту
постачання)

Кабель S-Video

Телевізор

COMPONENT

VIDEO IN

AUDIO IN
R L

FRONT R /R

VIDEO OUT

S VIDEO OUT

OPTICAL

COAXIAL

FRONT L /L

SUBWOOFER

CENTER

SURROUND

AUDIO OUT

COMPONENT VIDEO OUT

DIGITAL AUDIO

OUT

(PCM/BITSTREAM)

2ch

5.1ch

Y

P

B

P

R

L

R

L

R

Please
connect
directly
to TV.

Задня частина
пристрою

Аудіо/відеокабель
(входить до комплекту
постачання)

Компонентний
відеокабель

Телевізор

39
