Руководство пользователя для сенсорного компьютера серии В
3
Закрепление основания
При монтаже сенсорного компьютера серии В необходимо убрать плиту
основания и смонтировать ее на ровной поверхности. Используйте четыре
заранее надрезанных отверстия для закрепления плиты основания снизу
монтажной поверхности, прежде чем вновь прикрепить сенсорный
компьютер, как показано внизу. Отверстия предназначены для того, чтобы
подходить для винтов с метрической резьбой М6 по стандарту МОС (ISO).
Крепежные винты не включены в комплект с продуктом. Обратитесь к
рисунку внизу, показывающему расположение отверстий. Все размеры
приводятся в миллиметрах.

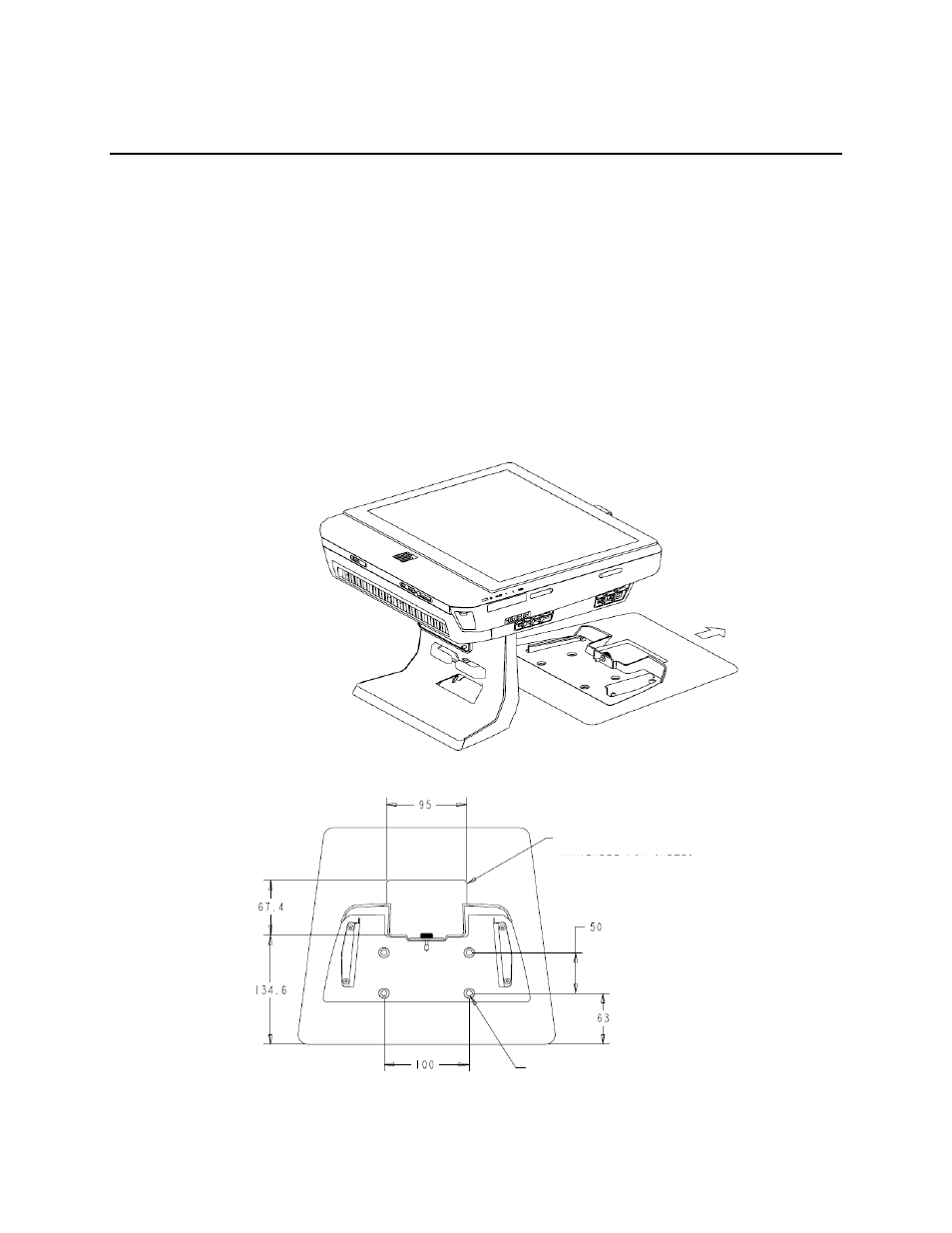

Диаграмма монтажа
1)
2)
СКВОЗНОЕ ОТВЕРСТИЕ,
ИМЕЮЩЕЕСЯ ДЛЯ ПРОВОДОВ
Ø7 СКВОЗНОЕ ОТВЕРСТИЕ
МАКС. ВЫСОТА ГОЛОВКИ ВИНТА = 6 мм
Х4
