Глава 2: Инсталляция
Распаковывание сенсорного монитора
Откройте коробку и проверьте наличие следующих предметов:
• Сенсорный монитор с защитной прокладкой для его экрана
• Компакт-диски с Elo TouchTools и Руководством пользователя
• Руководство по быстрой инсталляции
• Брошюра с регулятивной информацией на японском языке
• Кабель цифрового видеоинтерфейса (DVI)
• Кабель видеографического адаптера (VGA)
• USB-кабель
• Кронштейны крепления

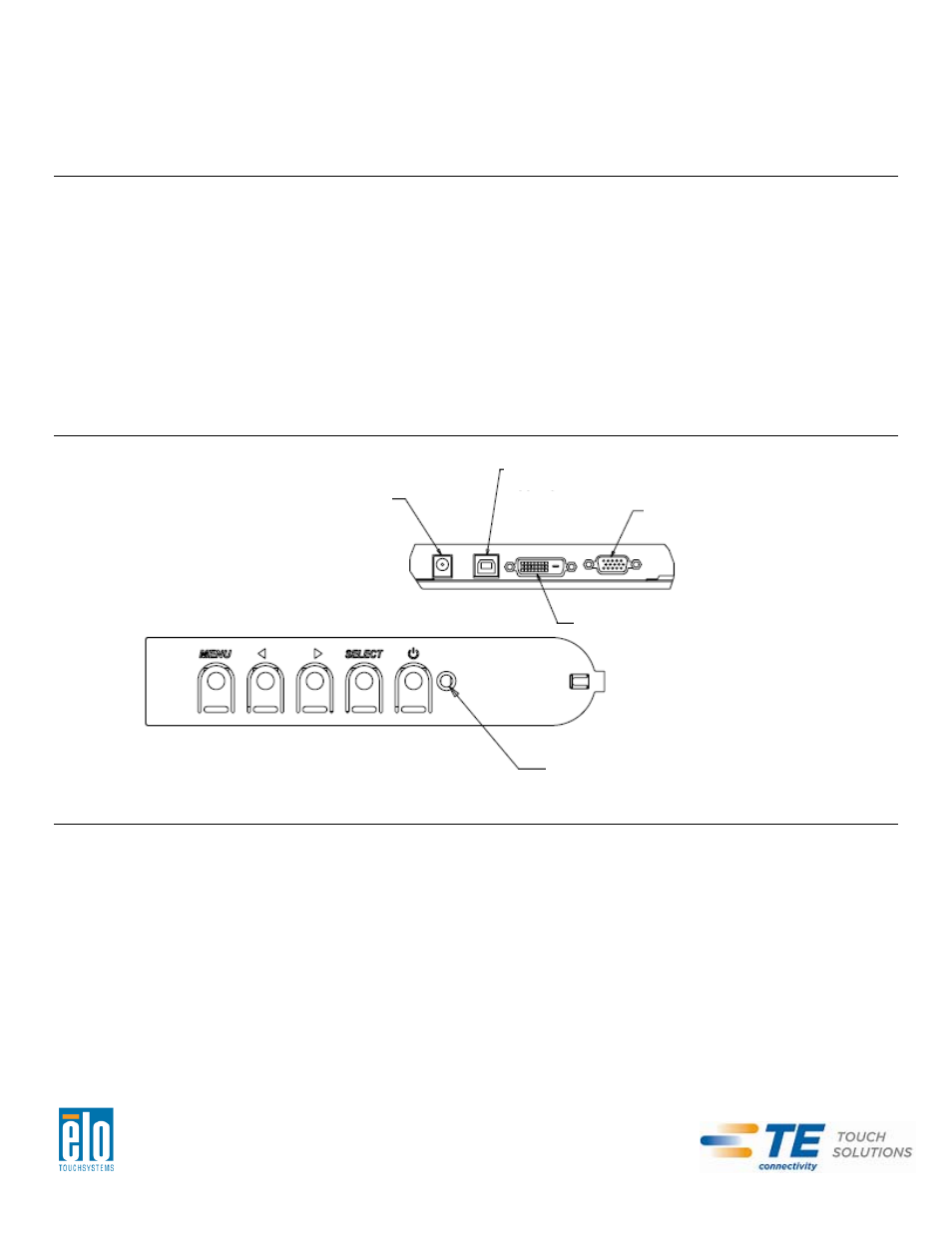

Панель блока соединения и интерфейсы
ВЫВОД USB СЕНСОРНОГО ЭКРАНА
Руководство пользователя: модель 2243L, 2244L
SW601639 Rev C Страница 5 из 25
ВНУТРЕННИЙ ДИАМЕТР ВТУЛКИ = 6,4 мм
НАПРЯЖЕНИЕ НА ВХОДЕ = 12 В пост. тока
±5%
ГЛУБИНА ВТУЛКИ = 8,8 мм
ВНЕШНИЙ ДИАМЕТР ШТЫРЬКА = 2,0 мм
ВХОД ПОСТОЯННОГО ТОКА
ВИДЕОВХОД VGA
ВИДЕОВХОД DVI-D
СИД – ИНДИКАТОР СОСТОЯНИЯ ПИТАНИЯ
Подключение сенсорного монитора
1. Подключите видео кабели DVI или VGA, соединяющие входной коннектор DVI/VGA с
вашим видеоисточником DVI/VGA. Для обеспечения оптимальной работы затяните винты
видео кабеля.
2. Подключите сенсорный кабель USB, соединяющий USB-коннектор монитора с
USB-портом вашего ПК.
3. Подключите источник питания переменного тока напряжением в 12 В к гнезду входной
мощности монитора.
4. Сенсорный монитор отгружается в состоянии ВКЛЮЧЕНО, изображение уже должно
воспроизводиться на вашем мониторе.
