Уход за пильной цепью

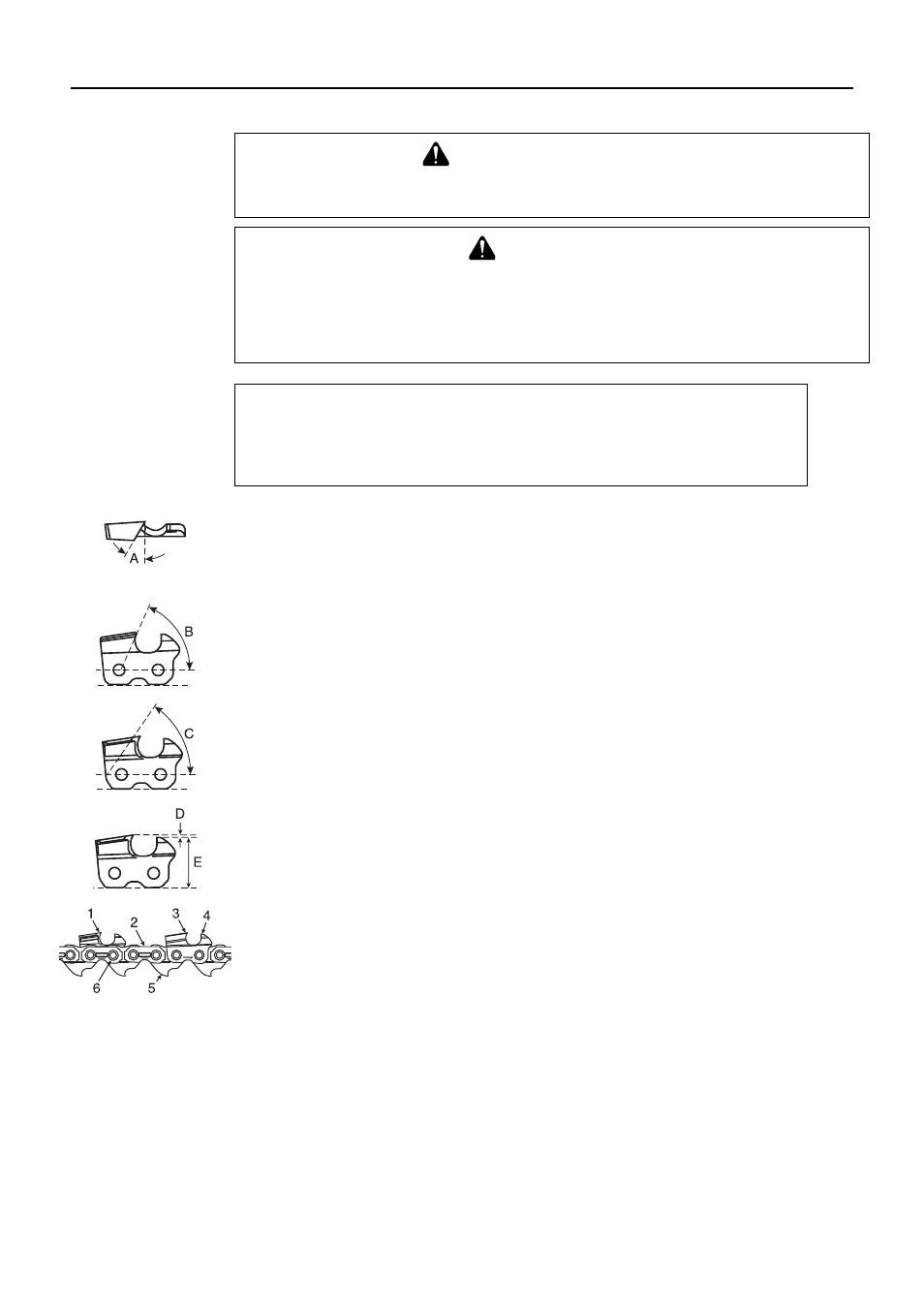

Œ Правильно заточенные зубцы показаны на рисунке.
A: Угол верхней грани N1C-BL; 35°, 91VG, 91VX и 90SG; 30°
B: Угол боковой грани N1C-BL; 85°-90°, 91VG и 90SG; 80°, 91VX; 70°
C: Режущий угол верхней грани N1C-BL и 91VG; 60°, 91VX и 90SG; 50°
D: Глубина паза N1C-BL; 0,56 мм, 90SG; 0,51 мм, 91VG и 91VX; 0,64 мм
E: Параллель
1. Леворежущий резец
2. Соединительная накладка
3. Праворежущий резец
4. Глубина паза
5. Ведущее звено
6. Заклепка
Не эксплуатируйте цепную бензопилу с затупившейся или поврежденной цепью.
Если для распила требуется сильно увеличить давление на инструмент, или отходами пиления
являются не крупные опилки, а мелкодисперсные опилки или древесная пыль, проверьте, не
повреждены ли режущие зубья пильной цепи.
При заточке пильной цепи должен быть обеспечен тот же угол наклона и профиль зубьев, что и
у новой цепи.
Проверку цепи на износ и повреждения следует проводить при каждой заправке топлива.
ПРЕДУПРЕЖДЕНИЕ
Перед заточкой пильной цепи выключайте двигатель.
Надевайте защитные перчатки, когда работаете с пильной цепью.
ВНИМАНИЕ
Ошибки заточки, увеличивающие риск отдачи:
1) Слишком большой угол верхней грани
2) Слишком маленький угол боковой грани
3) Диаметр напильника слишком маленький
4) Слишком большая глубина паза
ПРИМЕЧАНИЕ
Данные величины для углов заточки цепи действительны для пильных цепей Oregon
91VG, 91VX, 90SG и Carlton N1C-BL.
Для пильных цепей иных марок следуйте инструкциям от их производителей.
