10
9.3 Подключение дренажного трубопровода
1. Монтаж дренажного трубопровода внутреннего блока. Выходной патрубок имеет PTI резьбу, при
подсоединении ПВХ-трубок, используйте уплотнительный материал и крепление.
Внимание:
Дренажный трубопровод, место соединения с внутренним блоком имеет теплоизоляцию во
избежание образования конденсации. Необходимо убедиться в отсутствии утечек .
Если уклон дренажного трубопровода более 1/100, то он должен быть без изгибов. Общая длина
дренажного трубопровода не должна превышать 20м, при превышении этого значения необх одимы
подпорки для предотвращения изгибов.

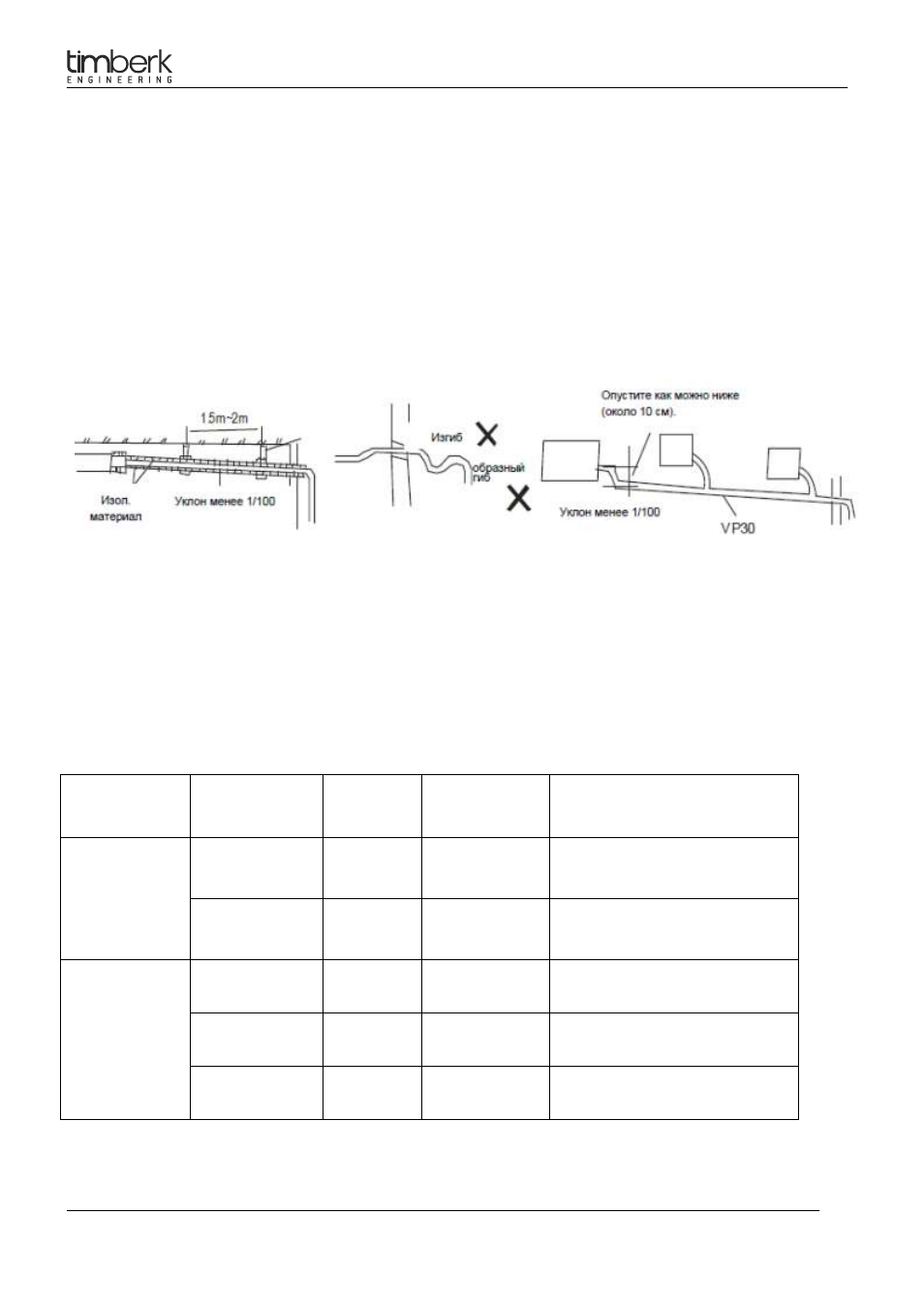

На рисунках представлены рекомендации по правильной установке трубопровода:
2. Испытание дренажного трубопровода:
Убедитесь в беспрепятственном доступе к дренажному трубопроводу. В новых зданиях
рекомендуется провести испытание трубопровода перед осуществлением облицовки потолка.
.
9.4 Электроподключение.
Параметры сети электропитания и управления.
Модель
канального
фанкойла
Название
кабеля
Количество
кабеля
Характеристики Примечание
Модели без
дополнительного
электрического
нагревателя
Главный силовой
кабель
1
RVV-300/500
5x1.0 мм ²
Доп. опция, поставляется
отдельно
Кабель
управления
1
RVV-300/500
2x0.75 мм ²
Доп. опция, поставляется
отдельно
Модели с
дополнительным
электрическим
нагревателем
Главный силовой
кабель
1
RVV-300/500
3x3.3 мм ²
Доп. опция, поставляется
отдельно
Кабель
управления
1
RVV-300/500
3x2.5 мм ²
Доп. опция, поставляется
отдельно
Кабель
управления
1
RVV-300/500
5x1.5 мм ²
Доп. опция, поставляется
отдельно
