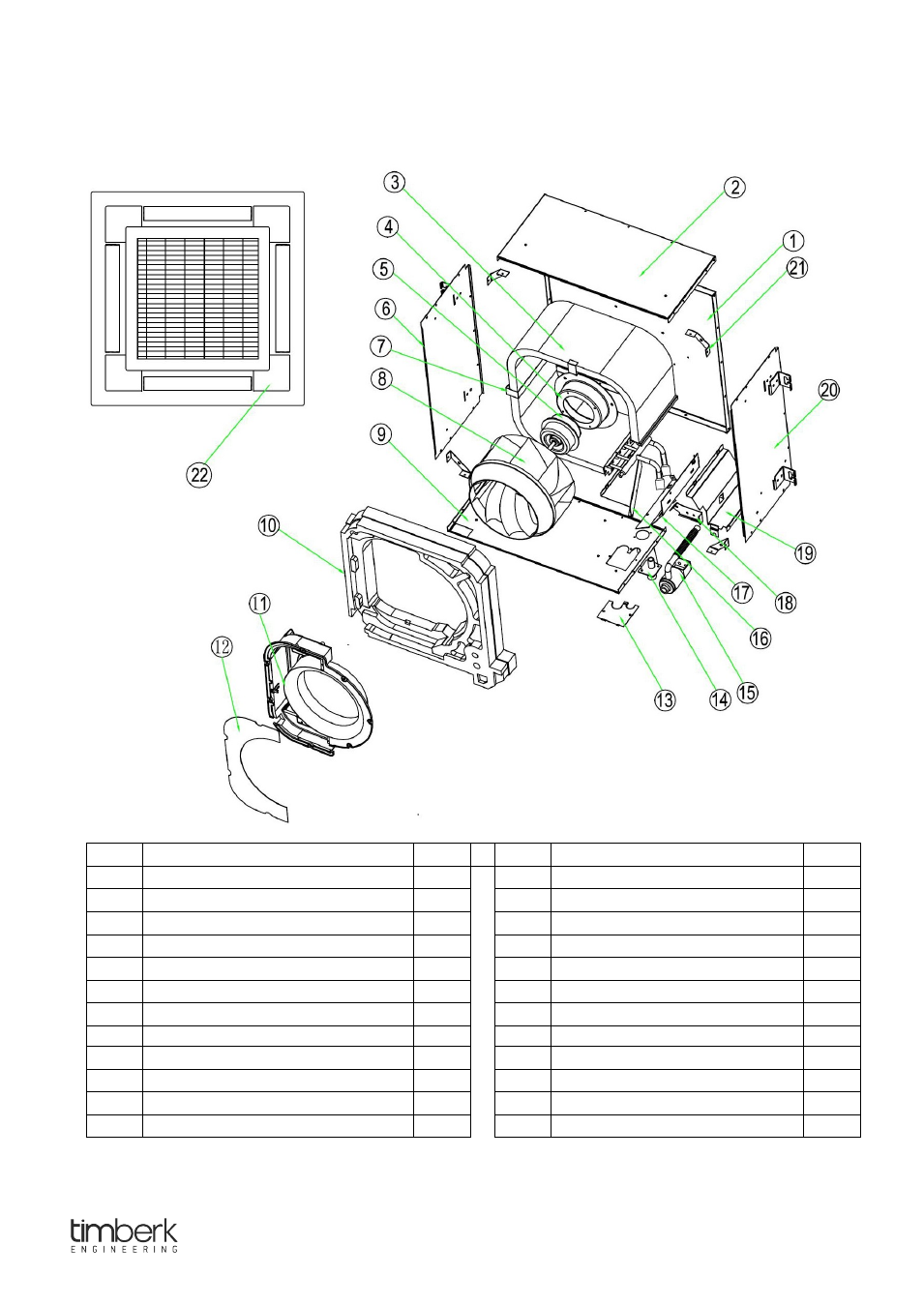

7. Фанкойл в разобранном виде

No.

Part Name

Qty

No.

Part Name

Qty

1

Основание в сборе

1

13

Заслонка

1

2

Боковая панель II

1

14

Трубка для слива конденсата

1

3

Испаритель в сборе

1

15

Дренажный насос в сборе

3

4

Крепление двигателя

1

16

Скрепляющая пластина

1

5

Двигатель

1

17

Держатель дренажного насоса

1

6

Боковая панель III

1

18

Держатель боковой панелиⅡ

1

7

Держатель испарителя

1

19

Держатель боковой панели I

1

8

Вентилятор

1

20

Боковая панель I

1

9

Боковая панель IV

1

21

Держатель боковых панелей

4

10

Место для пеноизоляции

1

22

Лицевая панель

1

11

Корпус электр. платы

1

12

Крышка корпус электр. платы

1

23

CW1 TIM 300 CT2, CW1 TIM 400 CT2, CW1 TIM 500 CT2
