❒ вставить на место патрон B, повернув его по
часовой стрелке, и убедиться в его
правильном креплении;
❒ вставить на место резиновую заглушку.
ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ
(для исполнений и рынков, где предусмотрено)
ПРЕДУПРЕЖДЕНИЕ Для замены ламп передних
противотуманных фар следует обращаться в
сервисный центр Fiat.
ЗАДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
Замена лампы выполняется следующим образом:
❒ открыть багажную дверь;

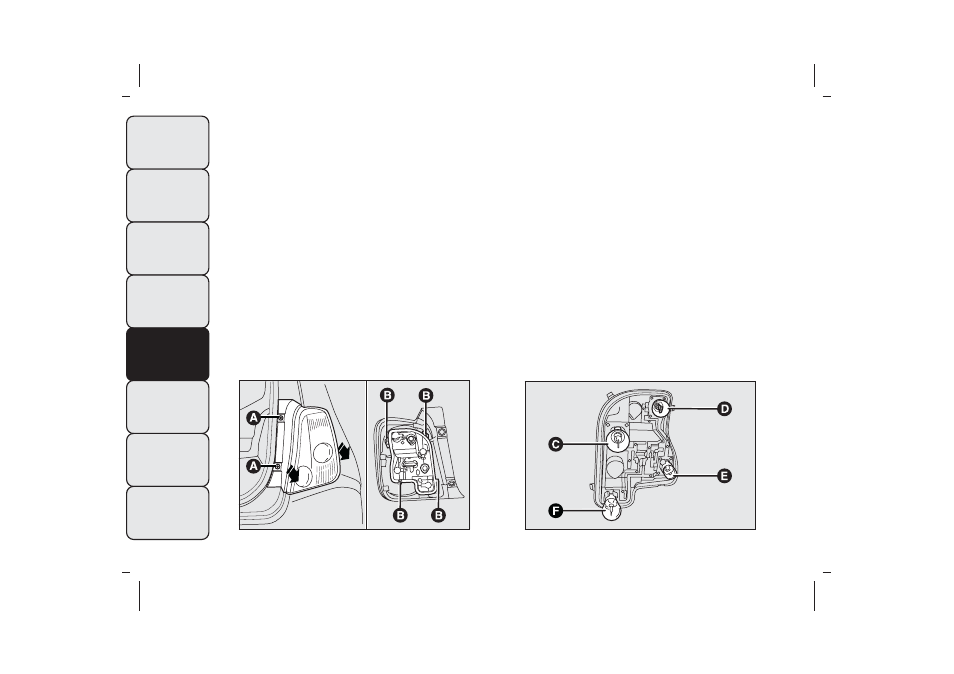

❒ раскрутить два крепежных винта A РИС. 115 и
извлечь оптический элемент, не вращая его;
❒ достать патрон из своего гнезда, освободив
его от крепежных зажимов B РИС. 115;
❒ извлечь лампы, слегка подталкивая их и
вращая против часовой стрелки.
Расположение ламп следующее РИС. 116:
C указатели поворота
D стоп-сигналы
E габаритные огни
F огни заднего хода (правый фонарь) /
противотуманные фары (левый фонарь)
ТРЕТИЙ СТОП-СИГНАЛ
Замена лампы выполняется следующим образом:
❒ снять две защитные заглушки и раскрутить
два крепежных винта A РИС. 117;
❒ снять блок;
❒ отсоединить электрический разъем B РИС. 118;
РИС. 115 F0S0354 РИС. 116 F0S0057
