7

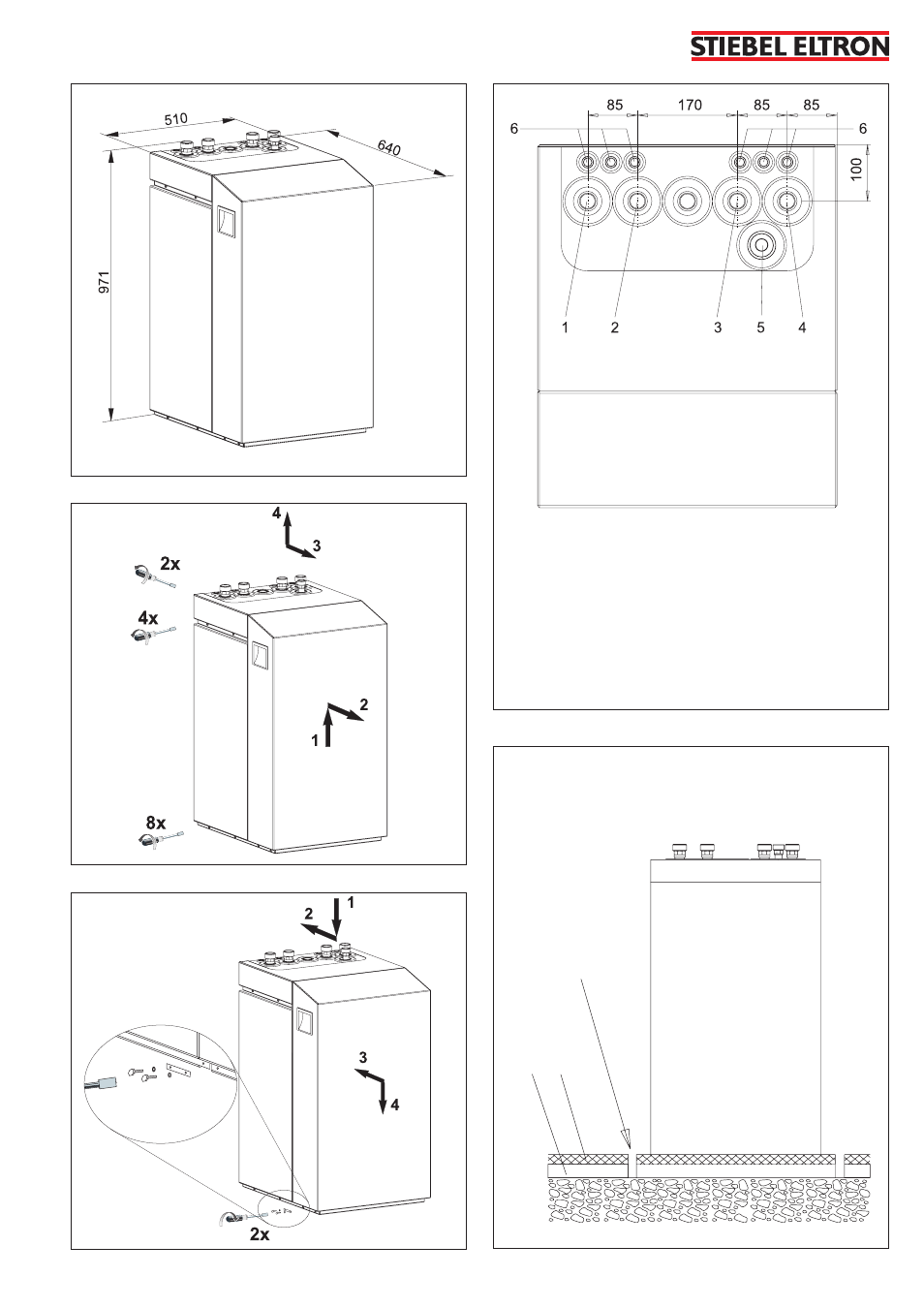

Рис. 4
Рис. 8
размеры в мм
Рис. 6
Рис. 7
Рис. 5
Монтировать части корпуса
1 Выход рассола
2 Вход рассола
3 Прямой ход системы отопления
4 Обратный ход системы отопления
5 Подключение для предохранительного узла
(содержится в приложенном пакете)
6 Разъем для подключения к электрической сети
1 Изоляция от ударного шума
2 бесшовный пол на изолирующем основании
1 2
26_03_01_0210
26_03_01_021
1
26_03_01_0218
26_03_01_0212
C26_03_01_0213
Демонтировать части корпуса
бесшовный пол и
выборка канавки для
изоляции от ударного
шума.
