В рамках вертикального контроля было определено превышение допуска. В данном
случае дополнительная юстировка лазера выполняется следующим образом.
Выключить лазерный прибор. Для включения рабочего режима калибровки сначала
необходимо нажать и держать в нажатом положении клавишу (4а). Затем дополнител-
ьно коротко нажить на клавишу (3). Клавишу (4а) можно отпустить после того, когда
начинает светиться светодиодная индикация Y. Светодиодная индикация Z начинает
мигать быстрее. Теперь можно выполнить юстировку лазерного прибора на оси Z.
Юстировка лазерного прибора выполнена правильно в том случае, если в рамках
вертикального контроля лазерная точка находится точно по середине между точками
1 и 3. Клавишами дистанционного управления (17) и (18) переместить лазерную точку
по высоте до тех пор, пока она не будет находиться точно между точками 1 и 3.
Вертикальная юстировка
3
3
4a
17
18
19

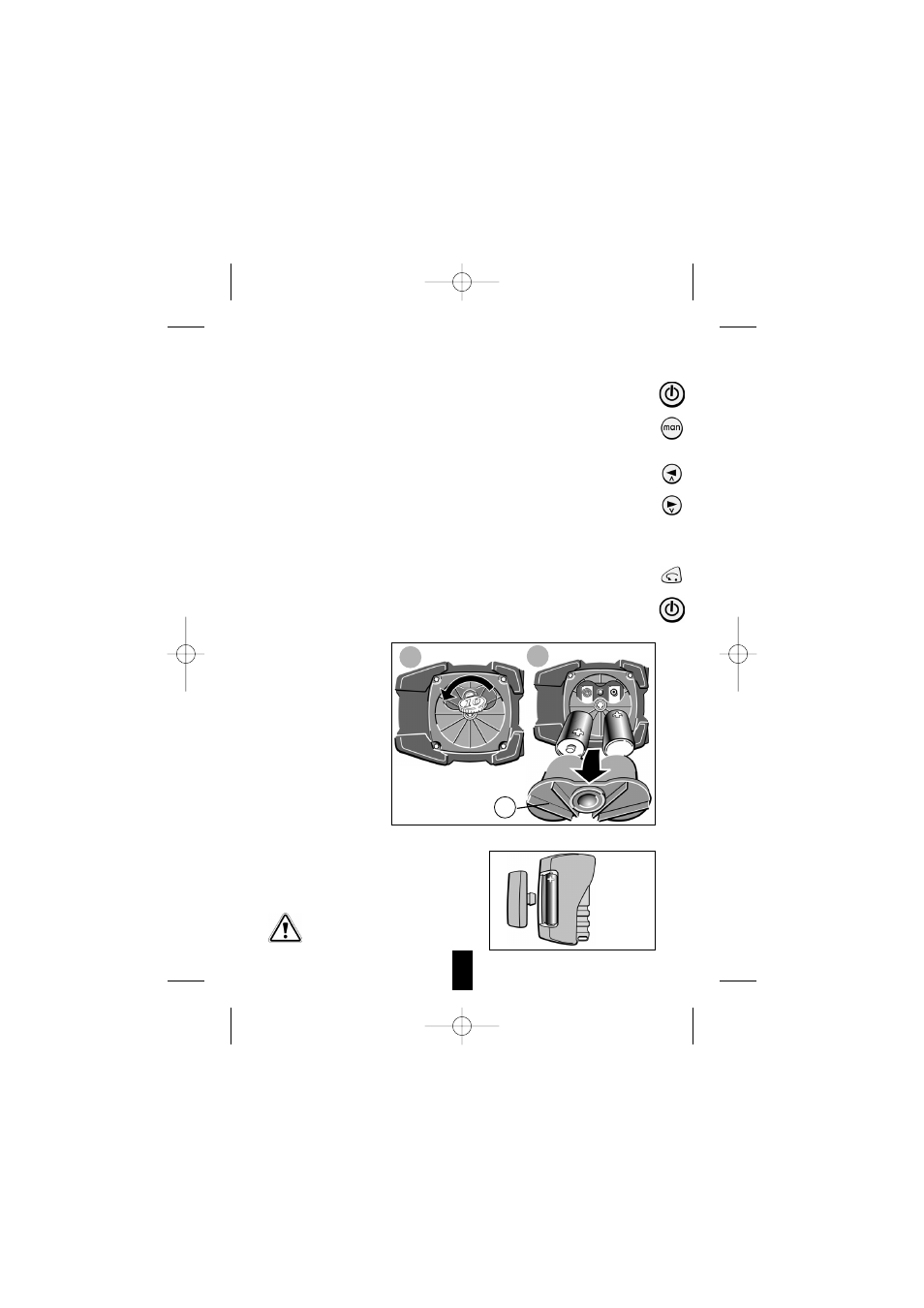

Замена батареи
Ротационный
лазерный прибор
Дистанционное управление
При использовании юстировочной функции батареи и/или аккумуляторы должны
быть полностью заряжены!
Операция калибровки лазерного прибора теперь закончена. Данные настройки
заносятся в память с помощью клавиши (19) на дистанционном управлении.
Если данные настройки не должны заноситься в память, то в этом случае с помощью
клавиши (3) лазерный прибор заканчивает операцию юстировки без занесения
данных в память. При этом до этого настроенное положение не изменяется.
Занесение данных калибровки в память
Mignon
AA
LR6
Mono, D , LR20
7
1. 2.
Переместить вверх корп-
ус лазерного прибора
(-> интегрированная
настройка высоты).
Разъединить (открыть)
крышку кармана батарей
(7). Снять крышку и выну-
ть батареи. Установить
новые батареи в карман
для батарей согласно
обозначению.
Использовать толькоэле-
менты 1,5 В (размер D)!
Указание:
Вынуть батарею в случае
продолжительного простоя.
Можно использовать
также соответствующие
аккумуляторы.
35
