Инструкции по ремонту в условиях эксплуатации, Разборка вала вентилятора, Сборка geareducer – Инструкция по эксплуатации SPX Cooling Technologies Marley Geareducer 4000
Страница 10: Сборка ограждения шестерни
10
/ Инструкции по ремонту в условиях эксплуатации /
Рисунок 8 Совпадающие номера передачи и данные
настройки
УСТАНОВОЧНЫЕ РАЗМЕРЫ ШЕСТЕРНИ. (ПРИМЕР 4,860 ДЮЙМА)
СОВПАДАЮЩИЙ НОМЕР СЛЕДУЕТ СРАВНИТЬ С НОМЕРОМ НА
ЗУБЧАТОМ ВЕНЦЕ. (ПРИМЕР CO-43)
ОКРУЖНОЙ ЗАЗОР (НОРМАЛЬНЫЙ), ПРИ КОТОРОМ
ПЕРЕКРЫВАЮТСЯ ПЕРЕДАЧИ. (ПРИМЕР 0,010 ДЮЙМА)
СОВПАДАЮЩИЙ НОМЕР СЛЕДУЕТ СРАВНИТЬ С НОМЕРОМ НА
ШЕСТЕРНЕ. (ПРИМЕР C0-43)
УСТАНОВОЧНЫЕ РАЗМЕРЫ ШЕСТЕРНИ – ЭТО РАССТОЯНИЕ,
НА КОТОРОМ ДОЛЖЕН РАСПОЛАГАТЬСЯ КОНЕЦ ШЕСТЕРНИ
ОТ ОСЕВОЙ ЛИНИИ ВАЛА ЗУБЧАТОГО ВЕНЦА.

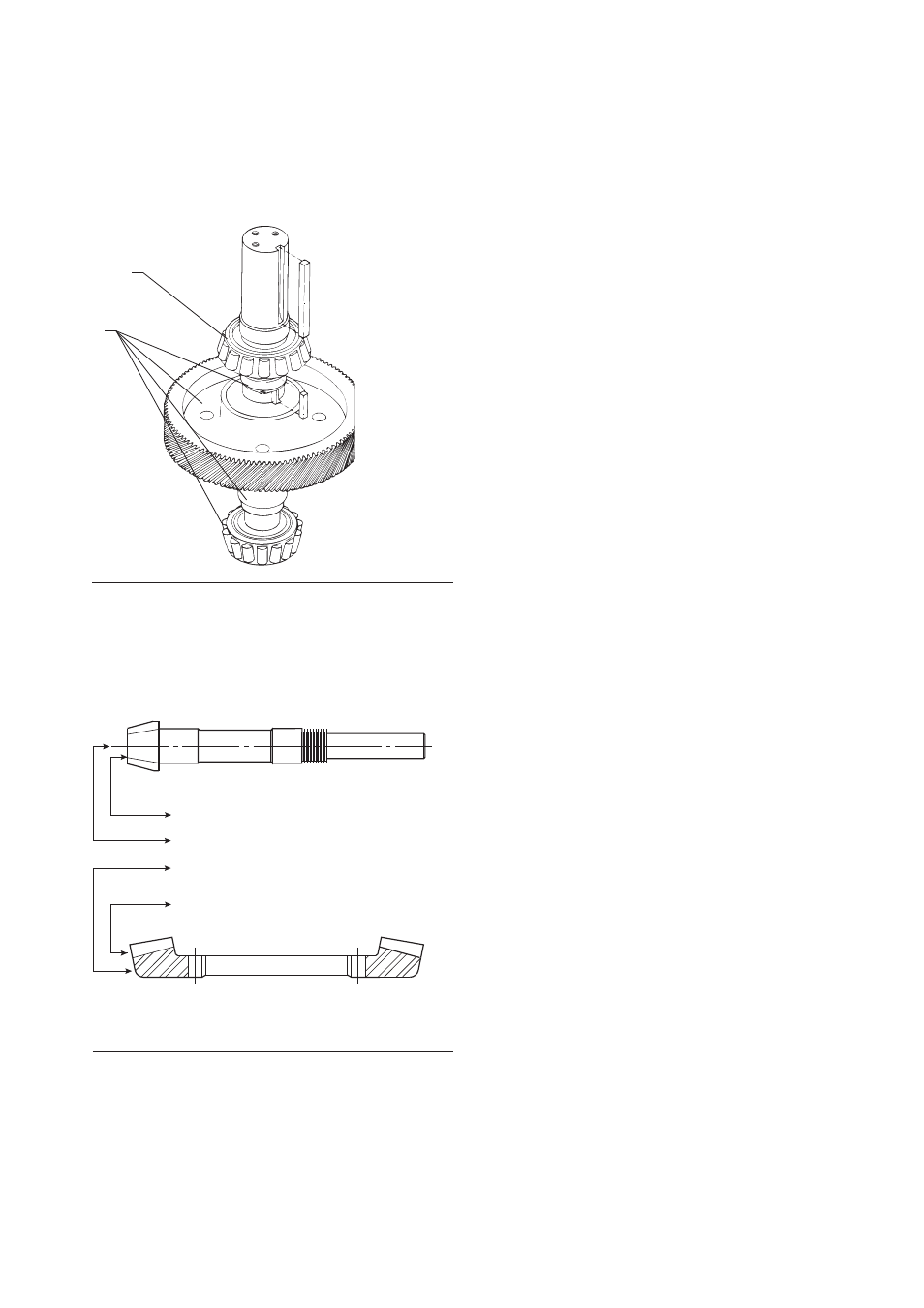

Рисунок 7 Разборка вала вентилятора
1
2
Разборка вала вентилятора
Номера деталей и сноски — см.
Рис. 3 и 7.
1. Снимите косозубую цилиндрическую передачу (
201),
нижнюю прокладку вала вентилятора (
40) и нижний конус
(
421) с вала. Снимите главное распорное кольцо.
2. Снимите верхний конический подшипник (
422).
3. Снимите верхнюю крышку вала вентилятора (
422) с крышки
корпуса (не показана).
4. Снимите нижнюю крышку вала вентилятора (
421) с корпуса
(не показана).
Сборка Geareducer
Совпадающие номера передачи и данные
настройки
Перед сборкой новой шестерни в ограждении шестерни
проверьте совпадающие номера на шестерне и зубчатом венце
со спиральной передачей, чтобы убедиться, что они из одного
комплекта. Зубья перекрываются в комплектах на заводе и не
должны разделяться. Номера выгравированы на шестерне и
зубчатом венце, как показано на
Рис. 8.
Сборка ограждения шестерни
Номера деталей и сноски — см.
Рис. 3 и 9.
1. Установите маслоотражатель (
102) на вал шестерни.
2. Установите верхний конический подшипник шестерни (
402)
на вал шестерни.
3. Установите верхнюю крышку подшипника шестерни (
402)
в ограждение шестерни.
4. Установите нижнюю крышку подшипника шестерни (
401) в
ограждение шестерни.
5. Опускайте ограждение шестерни на вал шестерни, пока
верхний конический подшипник (
402) не совместится с
крышкой.
6. Установите нижний конический подшипник (
401) на вал
шестерни.
a–Закрепите стопорными гайками (
103) и стопорной
шайбой (
104) для обеспечения предварительного натяга
подшипника с сопротивлением 1130-2034 Нм вращению
вала шестерни.
b–Загните дужки стопорной шайбы (
104) на стопорные гайки,
получив значение предварительной нагрузки.
7. Установите масляное уплотнение (
701) на вал шестерни.
8. Соедините крышку ограждения шестерни с ограждением
шестерни с помощью уплотнения или RTV (
601). Затяните
болты (
23) до момента 75 Н м.
