4

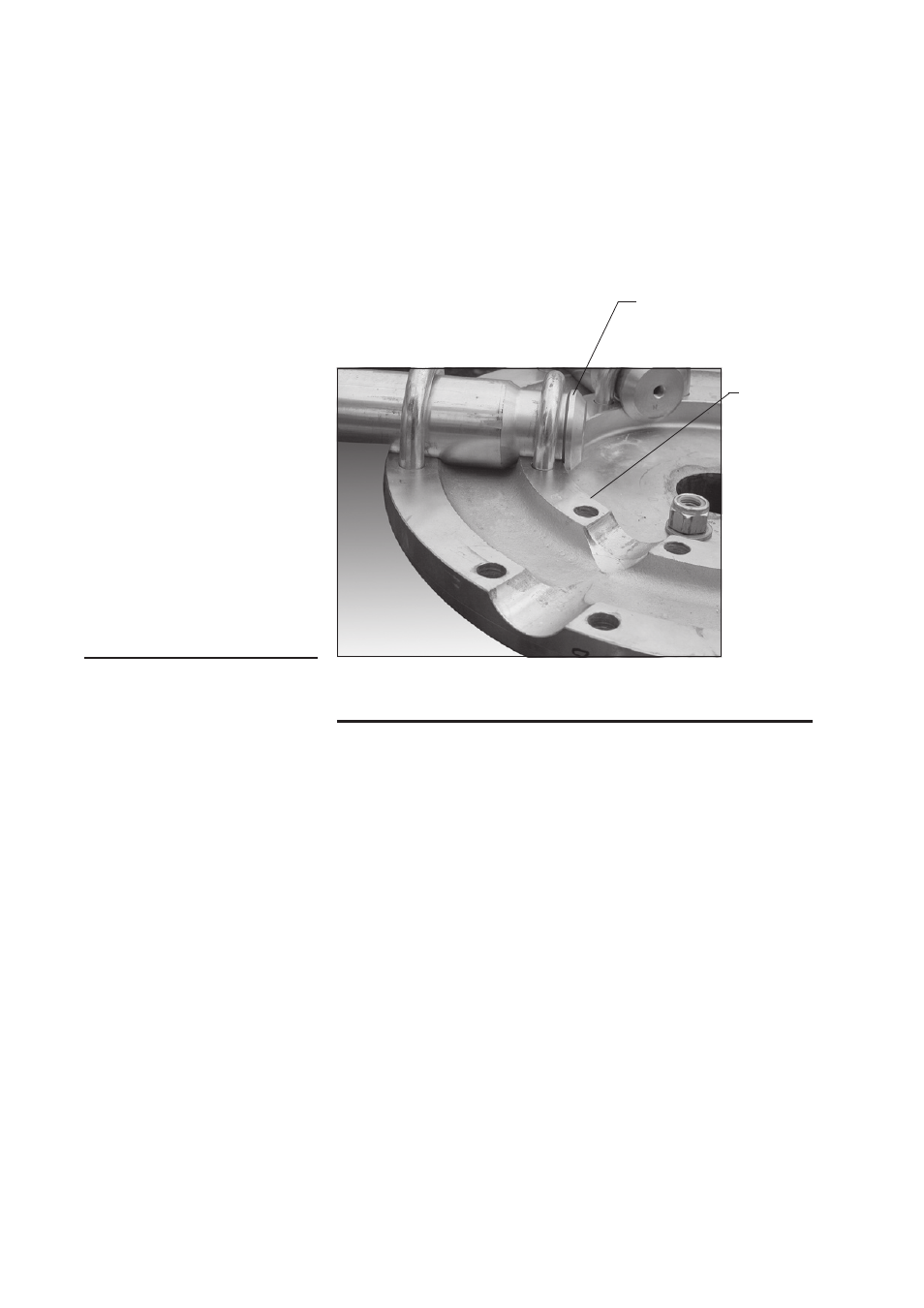

Рис. 3.
ПРЕДОХРАНИТЕЛЬНОЕ
КОЛЬЦО ЛОПАСТИ
ВНУТРЕННИЙ
ОБОД СТУПИЦЫ
8— Повторите шаги с 3 по 7 для всех лопастей.
9— По очереди затяните каждую сторону П-образного болта, пока
лопасти не будут перемещаться с трудом при скручивании.
Инструкции по установке вентилятора
1— Убедитесь, что двигатель выключен.
2— Очистите отверстие ступицы и удлинение приводного вала на
всю длину шпонки.
3— Вставьте шпонку в шпоночную канавку. Верхняя часть шпонки
не должна быть ниже верхней части вала более чем на 3 мм.
Шпонка плотно подгоняется по ширине, и ее запрещается
изменять.
4— После очистки нанесите слой противозадирной смеси на
контактную область вала.
5— Поднимите вентилятор в сборе над валом и медленно опустите
ступицу на вал, выровняв шпоночные пазы. Убедитесь,
что шпонка не скользит вниз при установке.
6— Установите винт с головкой, удерживающий ступицу,
со стопорной шайбой. Затяните винт с головкой, удерживающий
ступицу, до момента 54 Н·м.
