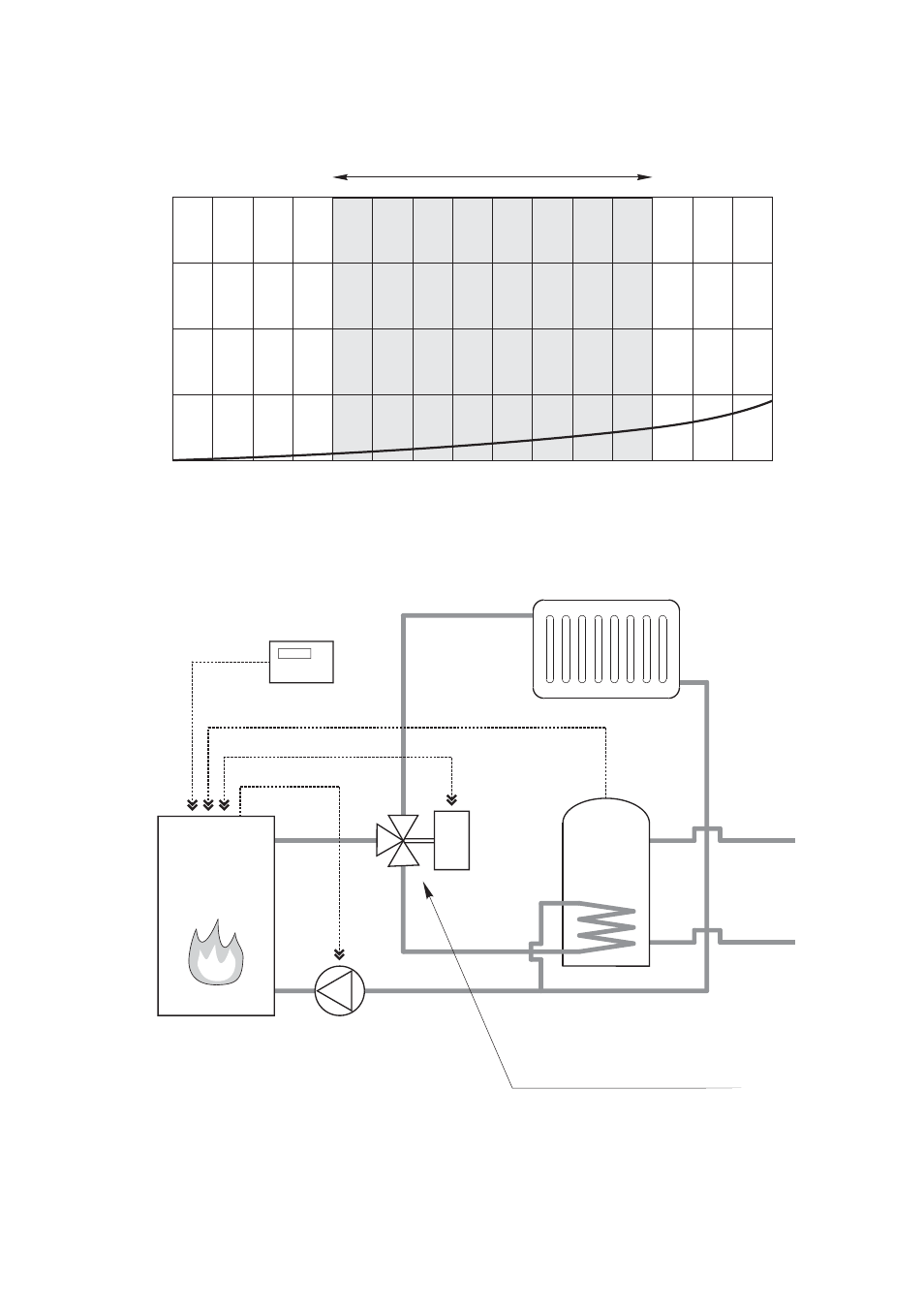

Рис.3 Потери давления бойлера PROTHERM В 100
Рис.4 Схематическое изображение "совместной работы" котла с внешним
бойлером и установка насоса
потеря
давления
(м в ст . .)
действительная область наиболее частых,
практически достигаемых протоков
проток м /час ( ) 3
0 0,2 0,4 0,6 0,8 1,0 1,2 1,4
1
2
3
4
0
Комнатный
регулятор
Бойлер
ГВС
Трехходовой клапан
со вспом.контактом
Циркуляционный насос
Контур отопления
Котел
PROTHERM
