3. ЭлектРичеСкие подключения
Этапы
• Подключение привода
• Подключение электропитания
• Подключение устройств безопасности
► подключение привода
Привод и электронный блок должны быть подключены друг к другу до подключения
электронного блока к сети.
Привод всегда подключен к выводам 9 и 10 (зеленая этикетка M1 электронного
блока привода).
Заводская электропроводка привода (4) и электронного блока (3) выполнена для установки
привода на левой стороне ворот.
Для изменения направления вращения привода поменяйте местами провода,
присоединенные к выводам 9 и 10.
Bleu/Noir
Marron/Vert
9 10
M1
Bleu/Noir
Marron/Vert
9 10
M1

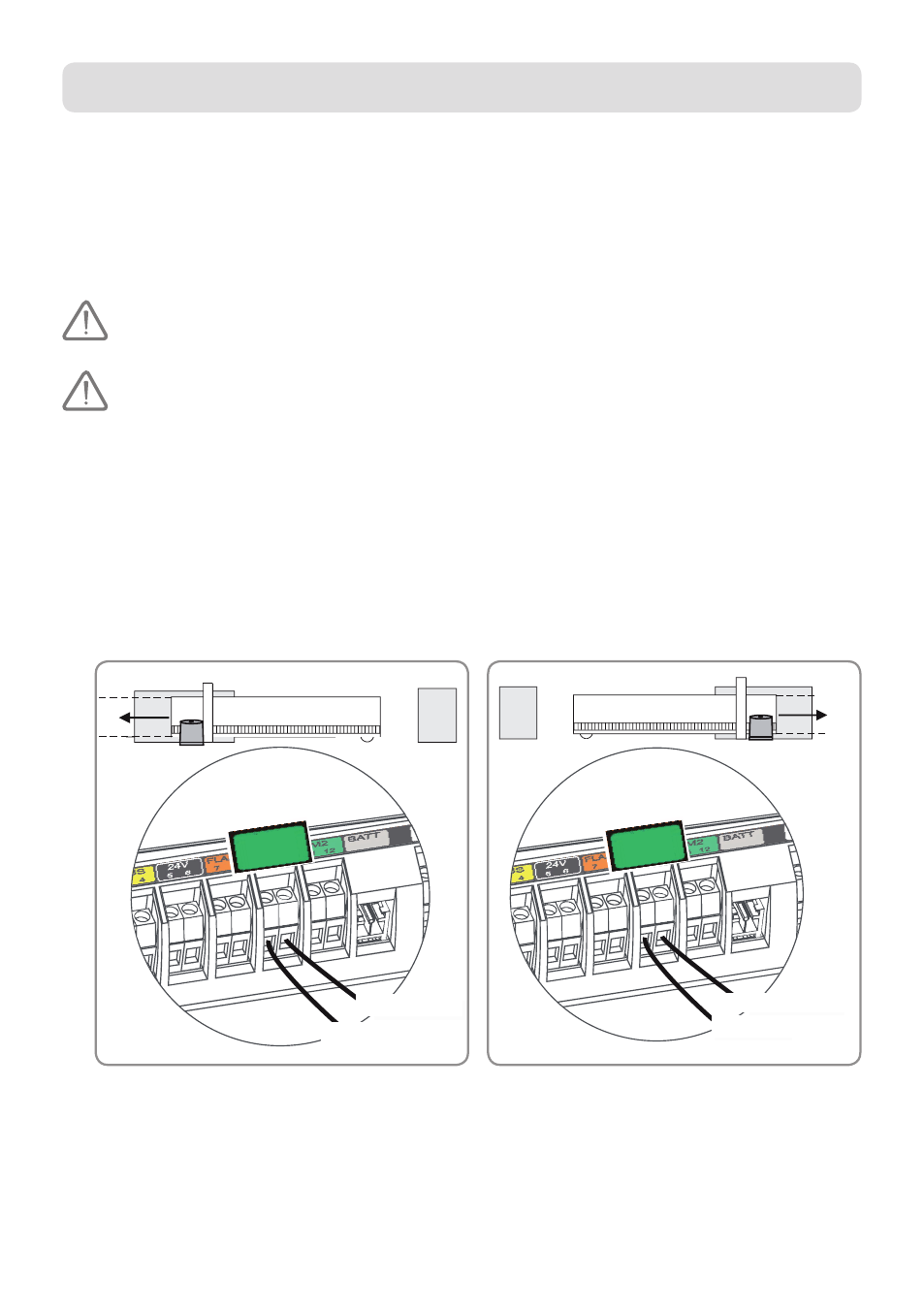

привод слева
Вид с внутренней стороны
привод справа
Вид с внутренней стороны
Синий/черный
Синий/черный
коричневый/зеленый
коричневый/зеленый
