15
Принадлежности.
Описание и подключения
Поиск неисправностей
n
Привод SGS не реагирует на команды с пульта дистанционного
управления
l
Сигнальная лампа ON/OFF не загорается при подаче напряжения.
► Проверьте сетевое электропитание.
► Проверьте кабель электропитания.
► Проверьте плавкий предохранитель.
l
Сигнальная лампа ОПАСНОСТЬ
остается постоянно включенной.
Этот сигнал указывает на неисправность фотоэлементов.
► Проверьте совмещение фотоэлементов.
► Проверьте электропитание фотоэлементов.
► Проверьте наличие фотоэлементов при автоматическом режиме работы.
► Проверьте соответствие напряжения питания лампы (230 В).
l
Сигнальная лампа ON/OFF мигает медленно.
► Недостаток мощности: обратитесь к продавцу.
► Слишком большая нагрузка: очень сильный ветер или слишком тяжелая створка
ворот.
l
Сигнальная лампа ON/OFF мигает быстро.
► Перегрев привода: дождитесь его охлаждения.
► Короткое замыкание на выходе привода или приводов: обратитесь к продавцу.
l
Приводы M1 и M2 не трогаются с места или движутся в неправильном направлении.
► Проверьте подключение к электронному блоку.
► Проверьте удлинитель между двумя приводами.
► Проверьте электропроводку приводов, при необходимости поменяйте местами
провода подключения (см. стр. 9).
l
Уменьшенная зона действия пультов дистанционного управления.
► Проверьте провод антенны.
► Проверьте элемент питания передатчика.
► Внешнее воздействие (опора линии электропередачи, металлические стены и
т. п.).
► Предусмотрите внешнюю антенну.
l
По окончании закрывания ворота самопроизвольно снова открываются.
► Слегка сместите лапку крепления на створке ворот в сторону, противоположную
петлям, используя продолговатые крепежные отверстия.
l
По окончании открывания ворота самопроизвольно снова закрываются.
► Проверьте электропроводку приводов (см. стр. 9).
n
другие проблемы
По поводу любой другой проблемы или с запросом информации по вашему приводу SGS Вы
можете обратиться к советникам компании Somfy.

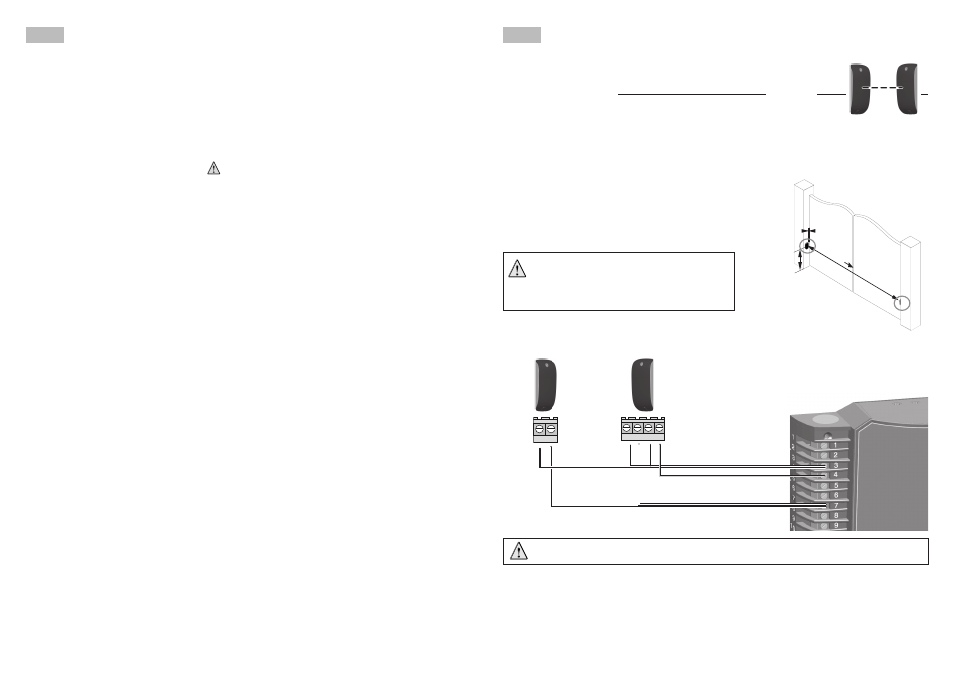

Фотоэлементы позволяют останавливать и изменять направление движения ворот в случае
обнаружения препятствия.
Может быть установлен комплект фотоэлементов. Каждый комплект фотоэлементов состоит из:
• передающего фотоэлемента (TX),
• принимающего фотоэлемента (RX).
RX
TX
1 2
1 2 3 5
l
Схема электропроводки для фотоэлементов
l
расположение фотоэлементов
Для упрощения электропроводки располагайте
принимающий фотоэлемент на столбе с
приводом, оснащенным электронным блоком.
n
Фотоэлементы
2400939
l
Указания по мерам безопасности
Нормальная работа фотоэлементов должна проверяться каждые 6 месяцев. Для этого во
время закрывания ворот перекройте рукой один из фотоэлементов.
Закрывание должно
прекратиться.
Перед подключением фотоэлементов
удалите
провод
(перемычку),
установленный на выводах 3 и 4
электронного блока.
для лучшей работы фотоэлементов необходимо снова установить их крышки.
2 8
m
25 cm
max. 20 cm
