Вид сзади, Вид снизу – Инструкция по эксплуатации Acer AL2671W
Страница 9
Ру
сский
9

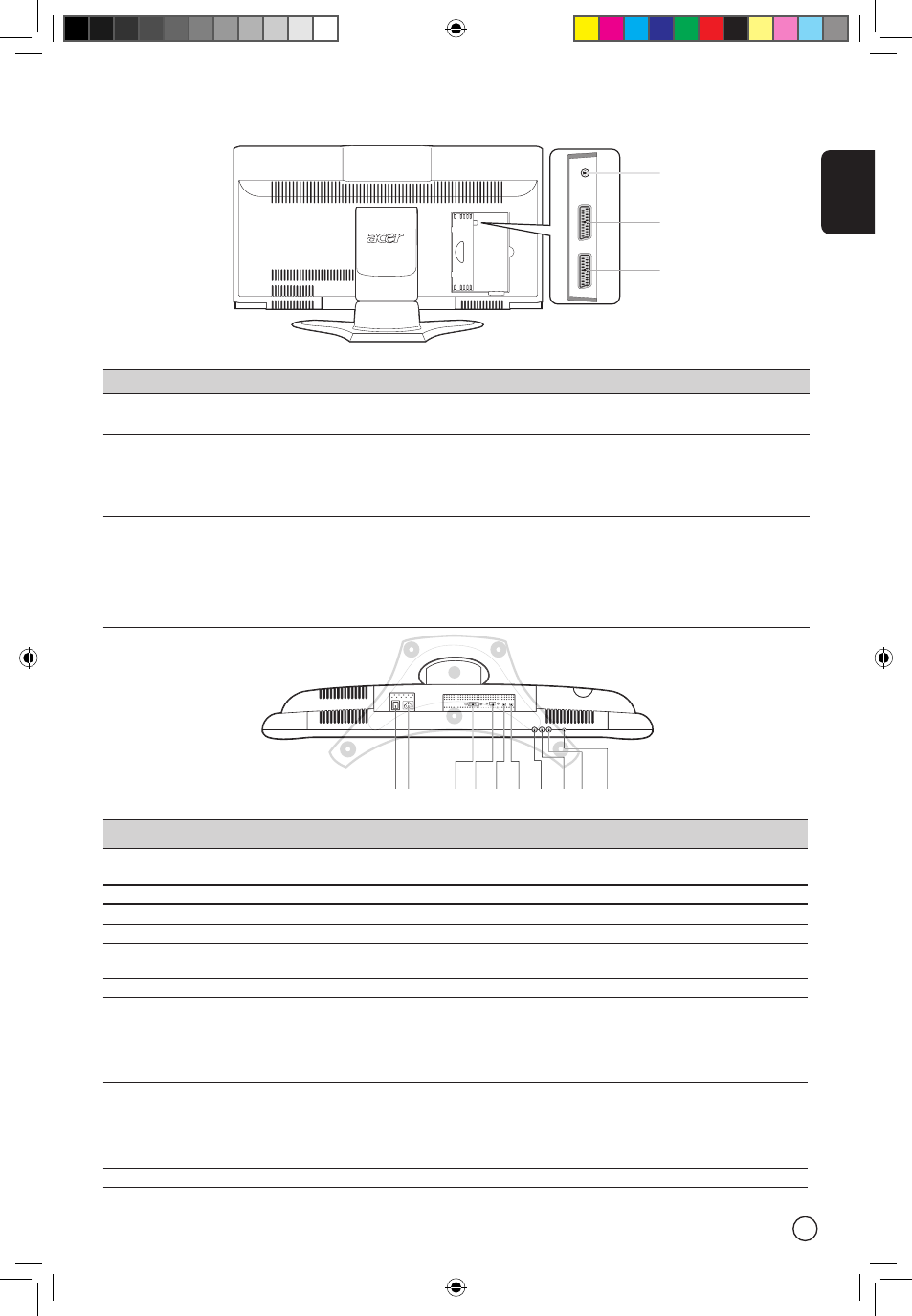

Вид сзади
#
Позиция
Описание
1
Входной разъем радиочастотного Подключение к антенне или кабельной системе
сигнала (RF, телевизионный тюнер)
2
AV1/SCART 1 Вход
Для подключения внешнего видеомагнитофона, DVD-плеера кабелем
SCART (входной сигнал RGB, S-Video, CVBS, Аудио правый/левый канал)
AV1/SCART 1 Выход
В режиме «Телевизор» подключается кабелем SCART ко входу
видеомагнитофона или персонального видеорекордера для записи
телевизионных программ
3
AV2/SCART 2 Вход
Для подключения внешнего видеомагнитофона, DVD-плеера кабелем
SCART (входной сигнал RGB, S-Video, CVBS, YPbPr/YCbCr, Аудио
правый/левый канал)
Компонентный (YPbPr/YCbCr) только для SCART 2
AV2/SCART 2 Выход
В режиме «Телевизор» подключается кабелем SCART ко входу
видеомагнитофона или персонального видеорекордера для записи
телевизионных программ
1
2
3
1a 1b
2a
3a 3b 3c
4
2b 2c 2d
Вид снизу
#
Позиция
Описание
1a Выключатель питания
Включение/выключение входного питания переменного тока
переменного тока
1b Вход переменного тока
Подключение к источнику питания
2a Вход DVI-D
Подключение к выходу DVI персонального компьютера
2b Вход D-Sub
Подключение к выходу VGA персонального компьютера
2c Аудиовход
В режиме «Компьютер» подключается к аудиовыходу персонального
компьютера или иного устройства с разъемом DVI или VGA.
2d Аудиовыход
Подключение внешней акустической системы
3a/b AV3/Аудиовход (R/L)
Подключение к аудиовыходу (R/L) видеокамеры, камкордера или
игровой приставки.
AV3/Аудиовыход (R/L)
В режиме «Телевизор» подключается к аудиовходу (R/L)
видеомагнитофона или персонального видеорекордера для записи
телевизионных программ (в экраном меню задайте «Выход» для AV3)
3c AV3/Видеовход
Подключается к композитному выходу видеокамеры, камкордера или
игровой приставки.
AV3/Видеовыход
В телевизионном режиме, подключается к композитному входу
видеомагнитофона или персонального видеорекордера для записи
телевизионных программ (в экранном меню задайте «Выход» для AV3).
4
Наушники
Подключение наушников
