4. При выполнении монтажа кабелей, установке монтажного комплекта и модуля купольной
камеры пользуйтесь инструкциями, приведенными в разделе A-6-1, так как действия такие же,
что при установке с использованием изогнутой трубки.

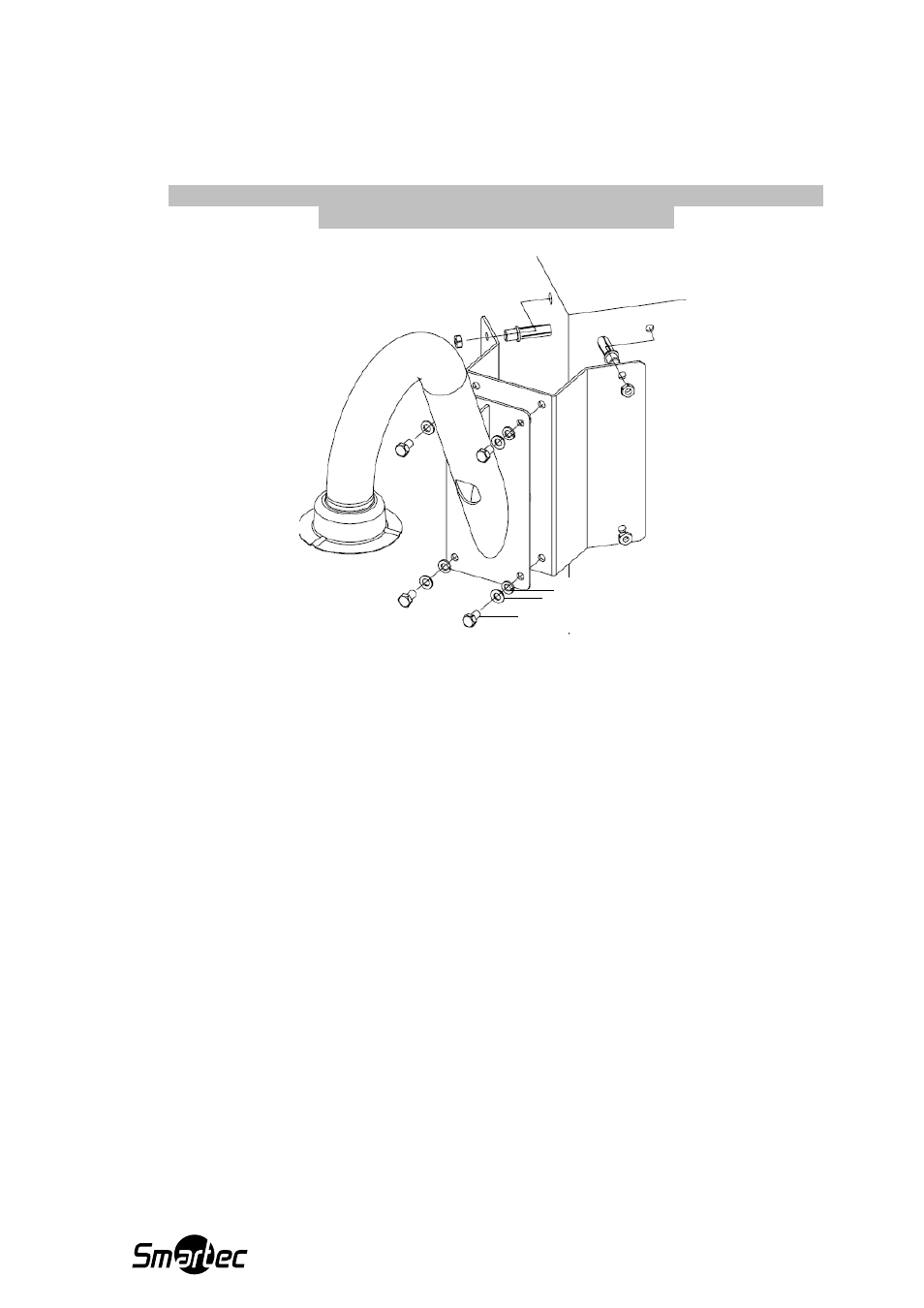

Угловой настенный монтаж: стандартный угловой монтажный кронштейн +
изогнутая трубка + монтажный комплект
Шайба для трубки
Резиновая
прокладка
Пружинная шайба
Обычная шайба
Винт с шестигранной
головкой
A-4-2 Угловой монтаж с использованием узкой / широкой монтажной коробки
Узкая / широкая монтажная коробка для углового монтажа предназначена для
использования в комплекте с изогнутой трубкой. Для установки купольной камеры с
использованием угловой монтажной коробки и изогнутой трубкой выполните следующие
действия.
1. Подготовьте отверстие в стене для проводки кабеля. Или кабели можно продеть в отверстие в
трубке.
2. Прикрепите кронштейн к стене.
3. Прикрепите изогнутую трубку к надежно установленному кронштейну.
4. При выполнении монтажа кабелей, установке монтажного комплекта и модуля купольной
камеры пользуйтесь инструкциями, приведенными в разделе A-3-1, так как действия такие же,
что при установке с использованием изогнутой трубки.
