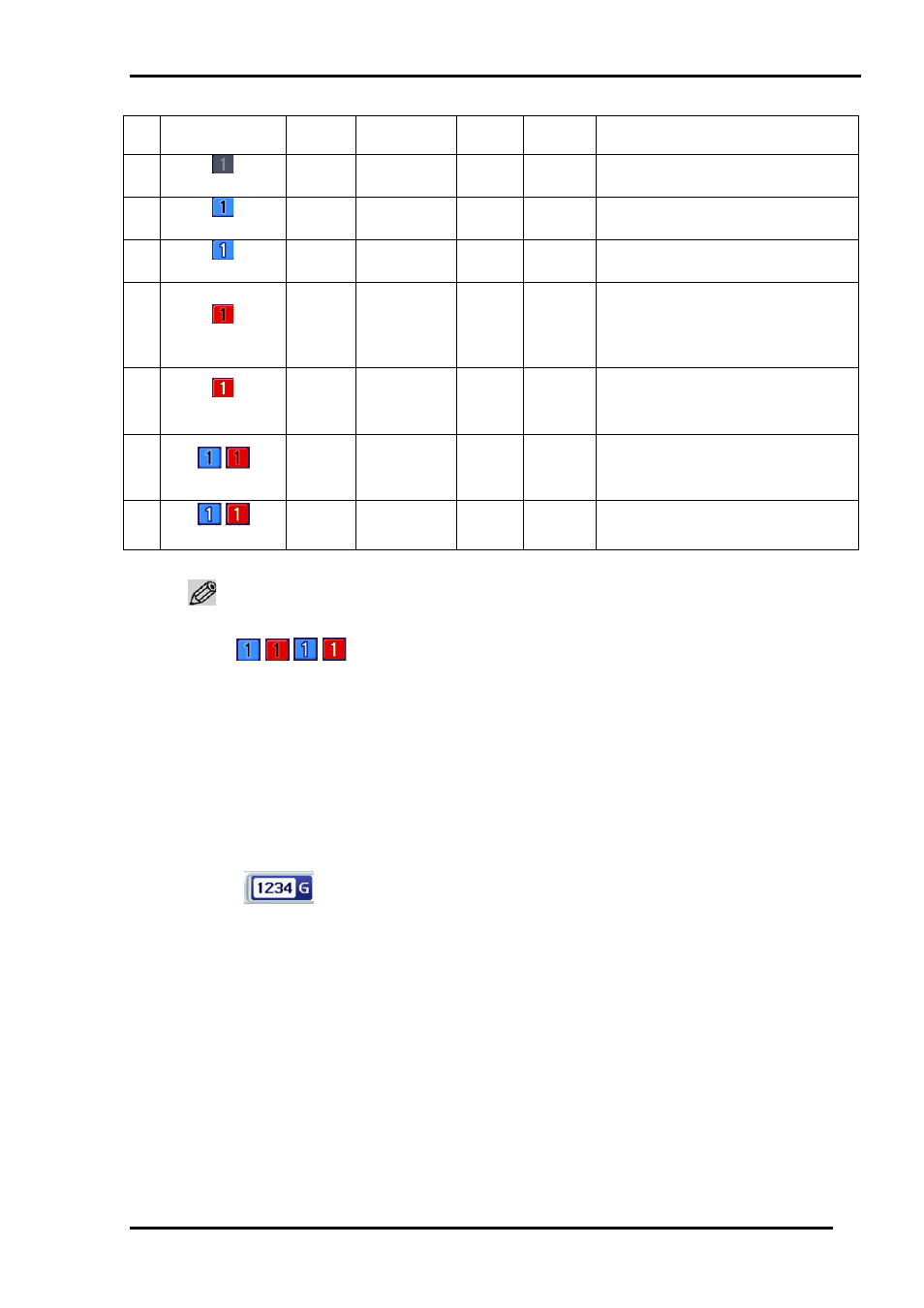

Руководство по эксплуатации STR-0887/1687
16
№
Камера
Сигнал
на экране
Запись
Событие
Состояние
1
Номер (серый)
Фон (темно-серый)
Х
О/Х
Х
Х
Сигнал с камеры не поступает
(камера не подключена.)
2
Номер (черный)
Фон (синий)
О
Х
Х
Х
Сигнал с камеры поступает, но
изображение не выводится на экран.
3
Номер (белый)
Фон (синий)
О
О
Х
Х
Сигнал с камеры поступает, и
изображение выводится на экран.
4
Номер (черный)
Фон (красный)
О
Х
О
Х
Производится запись изображения
камеры.
(Изображение на экран не
выводится.)
5
Номер (белый)
Фон (красный)
О
О
О
Х
Производится запись изображения
камеры.
(Изображение выводится на экран.)
6
Номер (черный) (черный)
Фон (синий) (красный)
О
Х
О
О
Производится запись события.
(Изображение на экран не
выводится.)
7
Номер (белый) (белый)
Фон (синий) (красный)
О
О
О
О
Производится запись события.
(Изображение выводится на экран.)
Примечание
•
Пиктограммы камер, представленные в шестом и седьмом ряду приведенной выше таблицы
(
,
), показывают, что пиктограмма камеры мигает, попеременно меняя цвет
(синий и красный)..
•
Когда изображение выводится на контрольный монитор, пиктограмма камеры
представлена в рамке белого цвета.
Информация о емкости жесткого диска.
Представлена информация о свободной памяти на жестком диске. Объем диска
представлен в гигабайтах (GB), и может составлять до 9999 гигабайт (9,9
терабайт). На приведенной ниже иллюстрации представлен объем свободной
памяти 1234 гигабайт.
