УСТАНОВКА
Дверной датчик
Земля
Сигнал
(2, 3, 4 так же как 1)
Вспомог. 1 Вспомог. 2
Монитор Адаптер АС 24 В
Питание 110-220 В АС
Другая камера или устройство
Контроллер или цифровой видеорегистратор (RS-485)
A-4
ALARM: 4 тревожных входа.
A-5
AUX: Релейные контакты 12В, 1А. Могут использоваться для управления исполнитель-
ными устройствами (например, сигнальной лампой).
A-6
RX: Контактная клемма используется для приема сигнала управления, передаваемого кон-
троллером или цифровым видеорегистратором.
A-7
TX: Используется для передачи сигнала телеметрии другим камерам. Удобный терминал
для шлейфового подключения.
A-8
Видеовыход: BNC-коннектор.
A-9
Питание: адаптер 24 В АС, 1 А.
* Не подключайте питание к центральному контакту контактной группы пи-
тания.
A-10
Индикатор включения питания.
OTHER CAMERA or DEVICE
IR SENSOR or DOOR SENSOR
(2,3,4 Same way of 1)
+
(RS- 485)

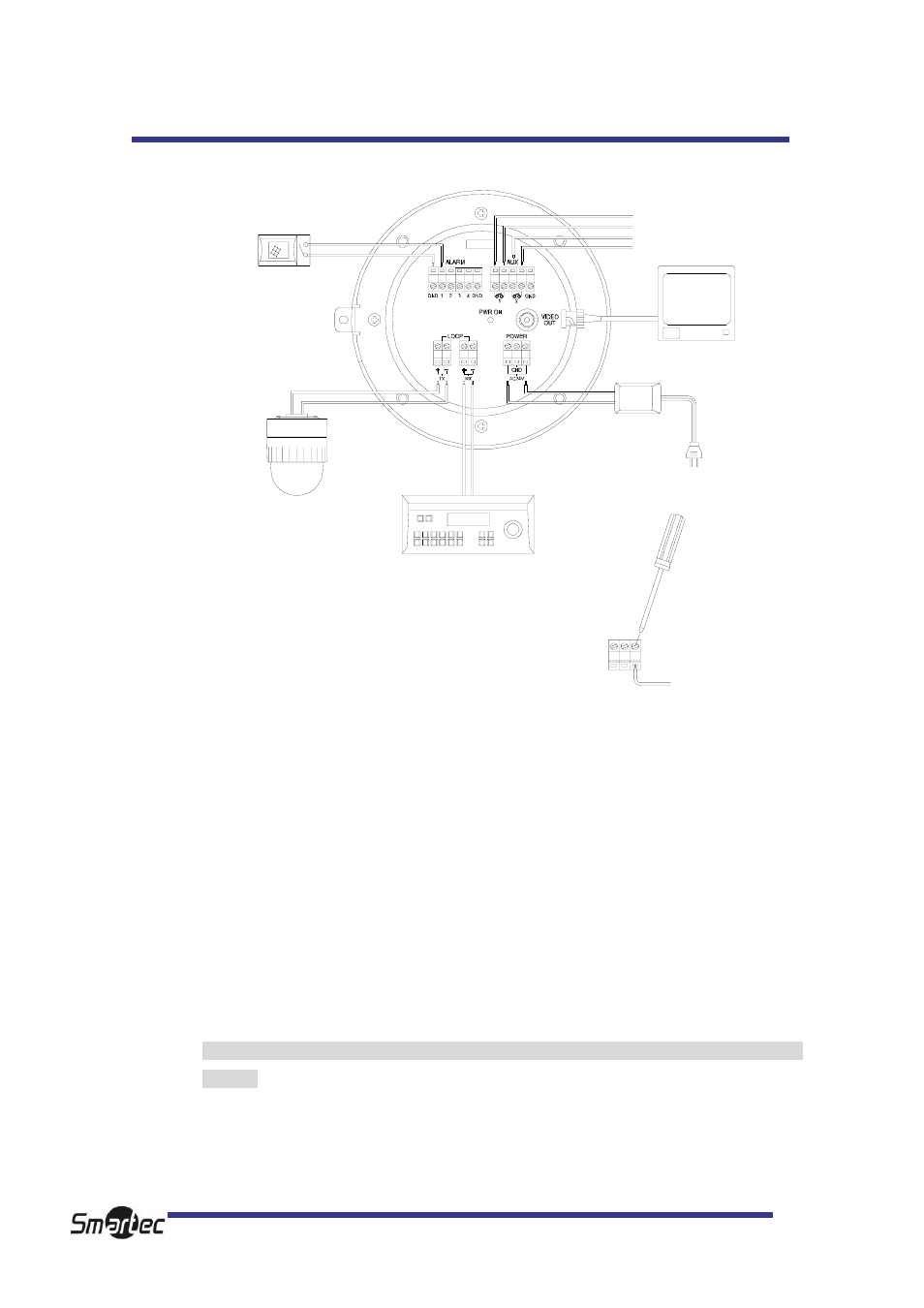

FIG.8
+ -
AUX 2
AUX 1
MONITOR
AC220/110V
AC24V ADAPTOR
SIGNAL
GND
-
CONTROLLER or DVR
Рис. 8
ДАТЧИК
ЗЕМЛЯ
СИГНАЛ
(2, 3, 4 так же как 1)
ВСПОМОГ. 1
ВСПОМОГ. 2
МОНИТОР
АДАПТЕР 24 В
220/110 В
ДРУГАЯ КАМЕРА ИЛИ УСТРОЙСТВО
КОНТРОЛЛЕР ИЛИ ЦИФРОВОЙ ВИДЕОРЕГИСТРАТОР
(RS-485)
