Руководство по эксплуатации STR-0489/0889/1689
13

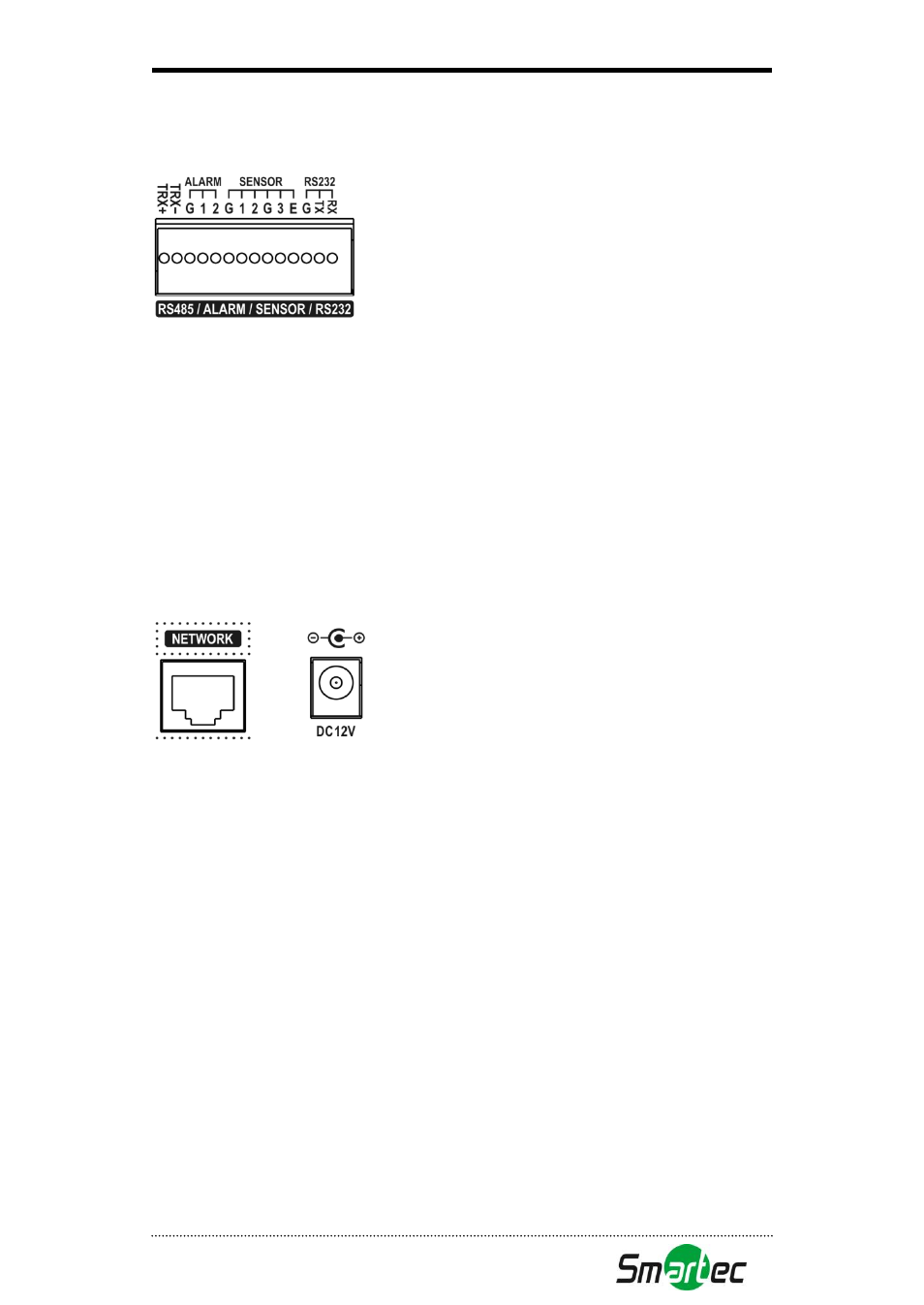

RS485/ТРЕВОЖНЫЙ ВЫХОД/ТРЕВОЖНЫЙ ВХОД
Порт RS485 может использоваться для управления
поворотными камерами. Также возможно дистанционное
управления видеорегистратором с клавиатуры STT-CN3R1.
Имеется 2 тревожных выхода для подключения внешних
устройств сигнализации, например, сирен или стробов.
Тревожные выходы имеют разъемы TTL.
3 тревожных входа и 1 экстренный тревожный вход используются для подключения
внешних тревожных датчиков. Тревожные входы могут использоваться для передачи
сигнала о событии на видеорегистратор. Экстренный тревожный вход предназначен
исключительно для экстренной записи. При его активации используются установки,
выполненные для экстренной записи.
Разъем RS-232C используется для подключения банкомата или кассового автомата,
выполняющих функции источников текста.
Для подключения к разъемам на контактной колодке нажмите и удерживайте кнопку и
вставьте провод в отверстие под кнопкой.
• Сеть: Подключите кабель Кат5 с разъемом RJ-45 к разъему видеорегистратора для
дистанционного мониторинга, воспроизведения и настройки. Информация о настройке
сетевых соединений приводится в
Главе 3-2. № «Настройка видеорегистратора»
.
• Подключение питания: Подключите кабель адаптера к разъему питания на задней
панели (12В постоянного тока, 3.33A). Подключите адаптер к сетевому источнику питания
(напряжение питания 100В – 240В, 50/60 Гц).
