Инструкция по эксплуатации Smartek STH-5230D-PSU2 термокожух

Страница 4

Advertising
background image






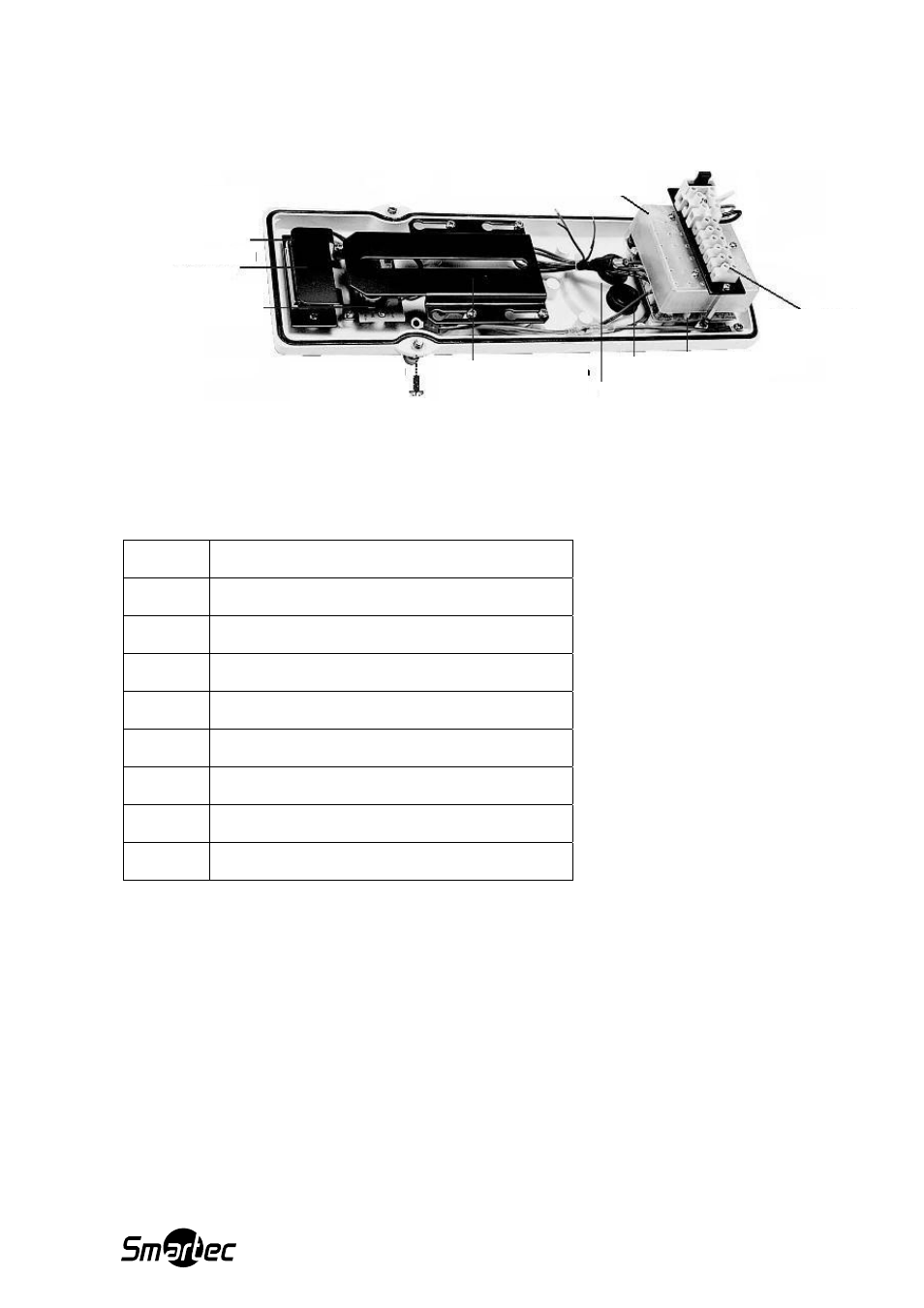

3. Инструкции по монтажу для камеры



4. Принципиальная электрическая схема

Обозначения на схеме:

TB.1

6-контактная клеммная колодка

TB.2

3-контактная клеммная колодка

FTB.1

Клеммная колодка с предохранителем

STAT.1 Термостат на 18

0

С

STAT.2 Термостат на 10

0

С

H.1 и H.2

Обогреватели (2 х 16Вт)

PSU

Блок питания 12VDC, 3.5A

P.C.B.1 Плата управления термостатами

FS.1

Предохранитель на 3 А

Блок питания 12V, 3.5A

Обогреватель (110‐230VAC)

Накладка обогревателя

Термоплата управления

Невыпадающий винт

3шт.

Пластина крепления
камеры

Дополнительные провода 12VDC

Гермовводы

Заземление

Клеммная колодка
