НАЗВАНИЯ И ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ
КОМПОНЕНТОВ
А.

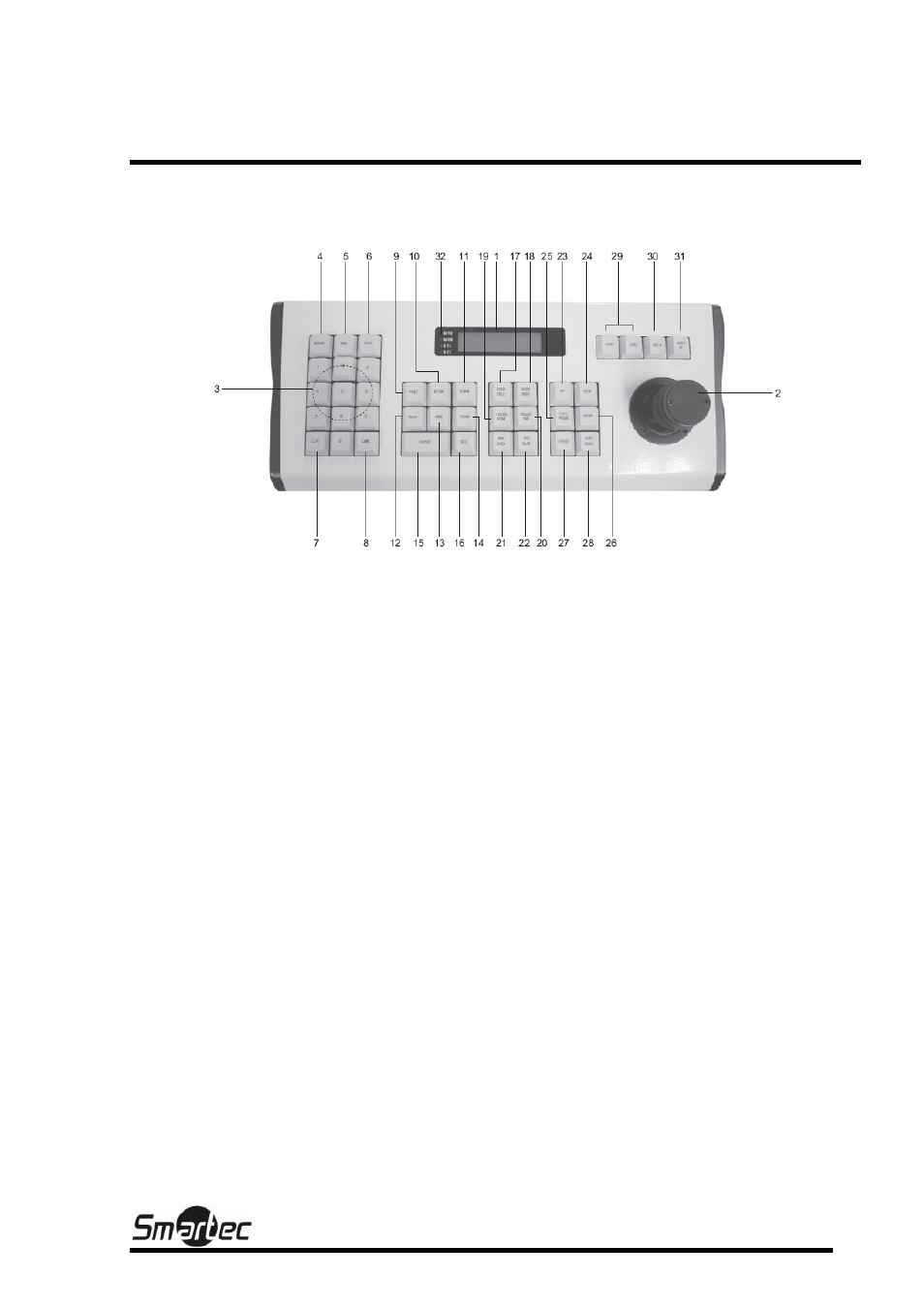

НАЗВАНИЯ И ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ КОМПОНЕНТОВ
1. ЖК-дисплей: Для просмотра числовых
данных, информации о состоянии системы,
состоянии функций и т.д.
2. Джойстик: Позволяет выполнять точное
управление функциями поворота по
горизонтали/вертикали и увеличения, а
также навигацию по структуре меню.
3. 0~9: Цифровые клавиши.
4. MENU: Используется для входа в меню
настройки камер и цифрового
видеорегистратора.
5. ESC: Используется, чтобы завершить
выполняемую операцию или для выхода из
разделов меню.
6. DVR: Для выбора адреса цифрового
видеорегистратора (до 255).
7. CLR: Клавиша отмены команды.
8. CAM: Выбор адреса камеры,
мультиплексора, квадратора или матричного
коммутатора.
9. PRST: Сохранение и вызов предустановок.
10. PTRN: Клавиша запуска маршрута.
11. SCAN: Клавиша запуска автоматического
поворота.
12. TOUR: Клавиша запуска тура
патрулирования.
13. ABB: Клавиша быстрого перехода к
предустановке.
14. FUNC: Функциональная клавиша.
15. ENTER: Клавиша ввода (цифровой
видеорегистратор)
16. SEL: Клавиша выбора (режим настройки
цифрового видеорегистратора и
клавиатуры).
17. ZOOM TELE: Используется для выбора
режима TELE объектива камеры.
18. ZOOM WIDE: Используется для выбора
режима WIDE объектива камеры.
19. FOCUS NEAR: Используется для выбора
ближнего фокуса при настройке камеры.
20. FOCUS FAR: Используется для выбора
дальнего фокуса при настройке камеры.
21. IRIS OPEN: Используется, чтобы открыть
диафрагму объектива камеры.
22. IRIS CLOSE: Используется, чтобы закрыть
диафрагму объектива камеры.
23. FF: Клавиша быстрой прокрутки вперед
(при управлении цифровым
видеорегистратором).
24. REW: Клавиша быстрой прокрутки назад
(при управлении цифровым
видеорегистратором).
25. PLAY/PAUSE: Клавиша
воспроизведения/паузы (при управлении
цифровым видеорегистратором).
26. STOP: Клавиша «стоп» (цифровой
видеорегистратор).
27. FREEZE: Клавиша «стоп-кадр».
28. DISP/MODE: Выбор формата вывода
изображения камер на экран.
29. AUX1,AUX2: Клавиша
активации/деактивации вспомогательного
контакта (релейного выхода).
30. SEARCH: Клавиша поиска (при управлении
цифровым видеорегистратором).
31. BACK UP: Клавиша резервирования
(цифровой видеорегистратор).
32. СИД: Светодиодный индикатор состояния.
