2.2

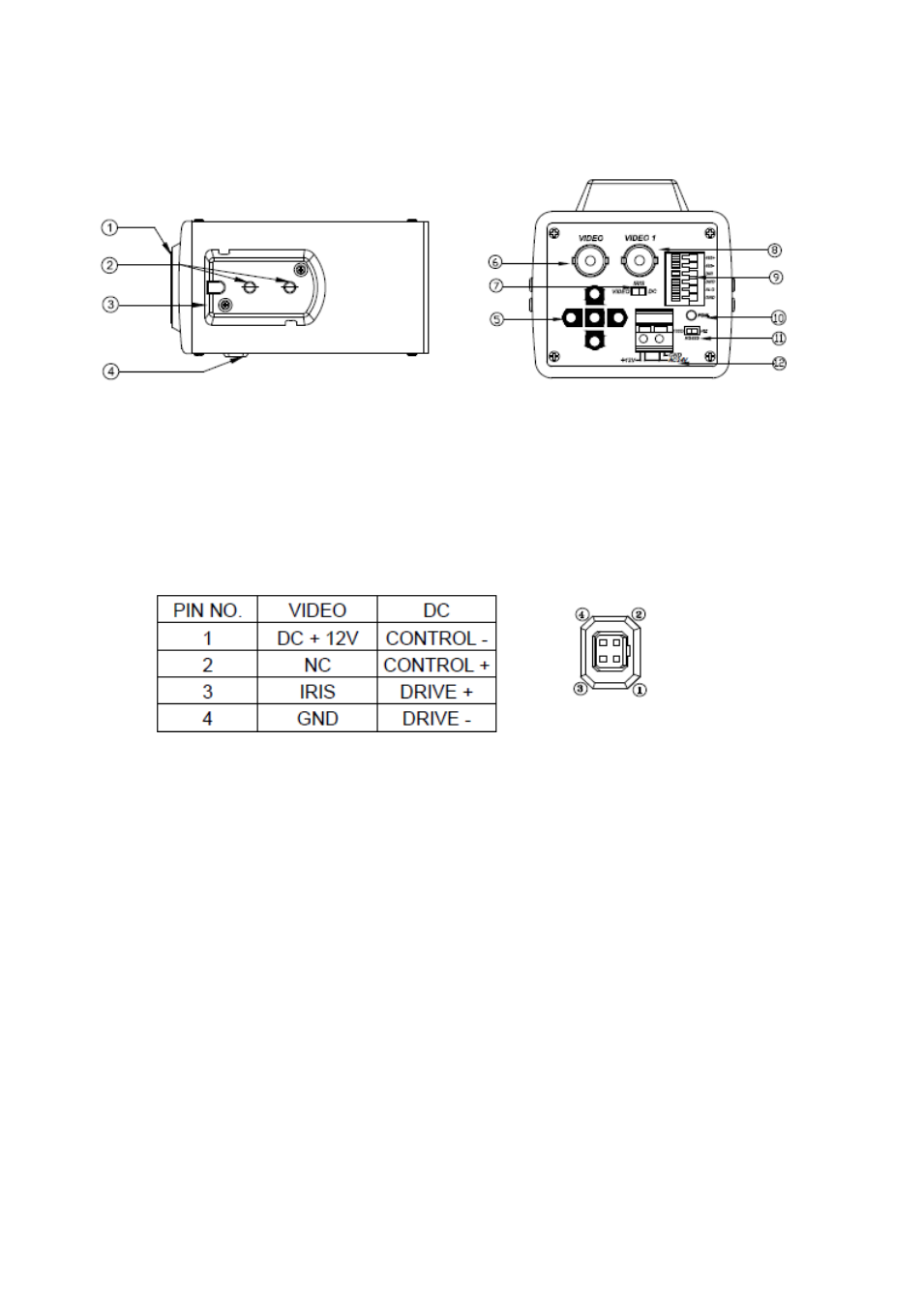

Описание деталей камеры
В
И
Д
Е
О
В
Ы
Х
О
Д
Д
Е
О
В
Ы
Х
О
Д
О
В
Ы
Х
О
Д
Ы
Х
О
Д
Х
О
Д
Д
1.
Крепление С/CS объектива.
2.
Резьбовые отверстия крепления кронштейна.
3.
Адаптер крепления кронштейна.
4.
Разъем подключения объектива.
5.
Кнопки управления меню (OSD).
6. BNC-
коннектор видеовыхода.
7.
Переключатель выбора типа управления диафрагмой.
8.
Дополнительный BNC-видеовыход для подключения тестового
монитора.
9.
Клеммная колодка (RS-485, Day/Night in/out, Alarm Out, Ground).
10.
Индикатор питания.
11.
Терминация интерфейса RS-485, 120 Ом (ВКЛ/ВЫКЛ).
12.
Клеммная колодка питания.
.
