Инструкция по эксплуатации Smartek STH-1230 термокожух
Страница 4

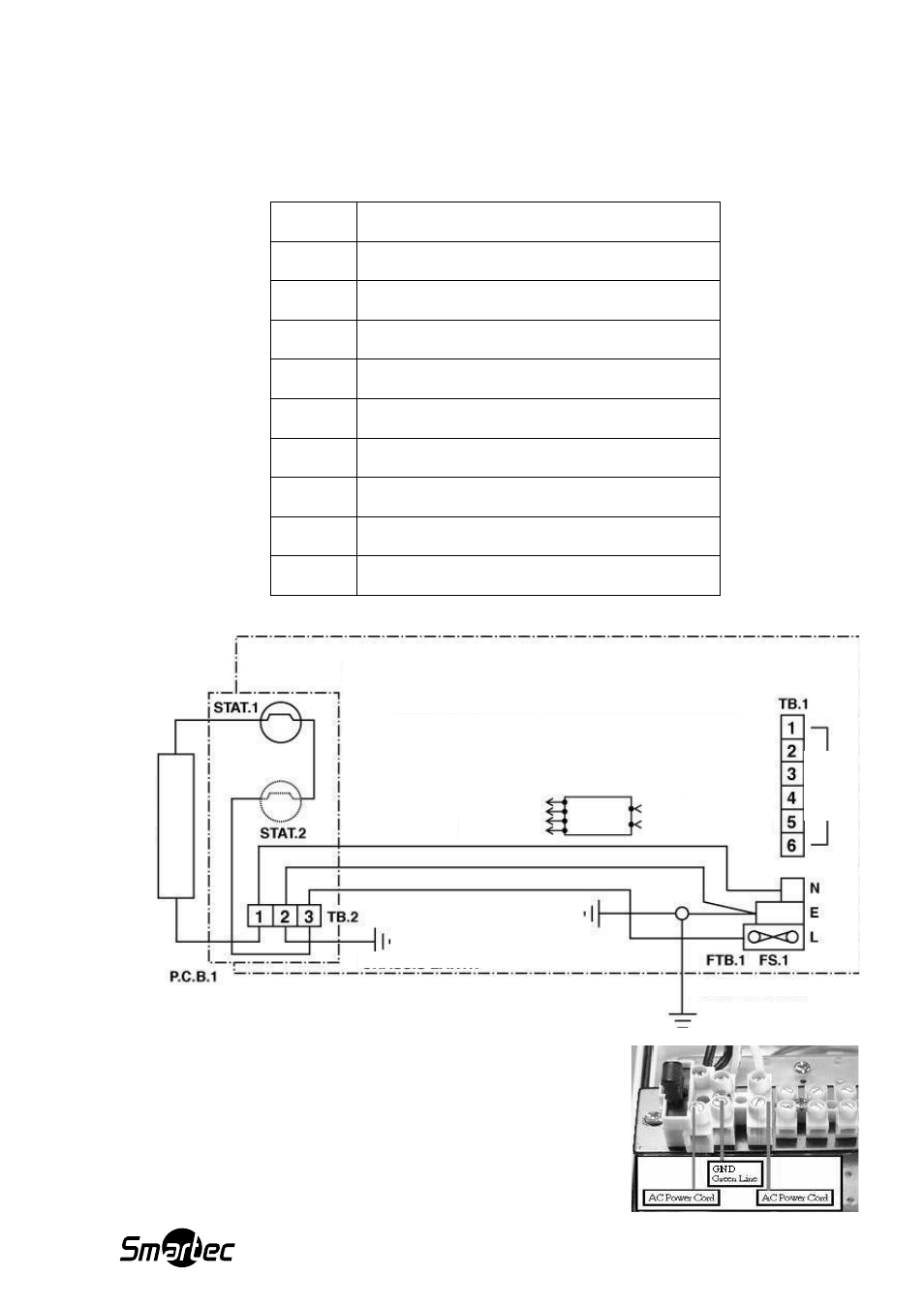

4. Принципиальная электрическая схема термокожуха STH-1230
Внутри кожуха имеется 6-контактная клеммная колодка для дополнительных
коммутаций (например, подключение трансфокатора). Обозначения на схеме:
TB.1
6-контактная клеммная колодка
TB.2
3-контактная клеммная колодка
FTB. 1
Клеммная колодка с предохранителем
STAT.1
Термостат на 28
0
С
STAT.2
Термостат на 10
0
С
H.1
Один обогреватель (STH-1230S)
H.2
Два обогревателя (STH-1230D)
PSU
Блок питания
P.C.B.1
Плата управления
FS.1
Предохранитель на 3 А
Н1, Обогреватель (16Вт) / STAT1 : Выключение при 28
0
С
/ Включение при 18
0
С
Н2, Обогреватель (16Вт) / STAT2 : Выключение при 10
0
С
/ Включение при 0
0
С
Запасная
Заземление
Блок питания (Опция)
Нейтраль
Земля
Фаза
PSU1
12VDC
1A
80‐260VAC
H.1
или
H.2
Заземление
